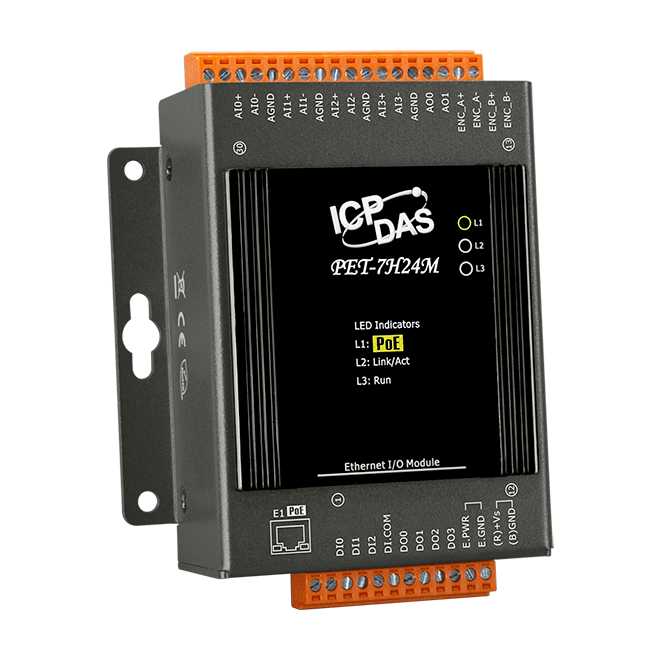

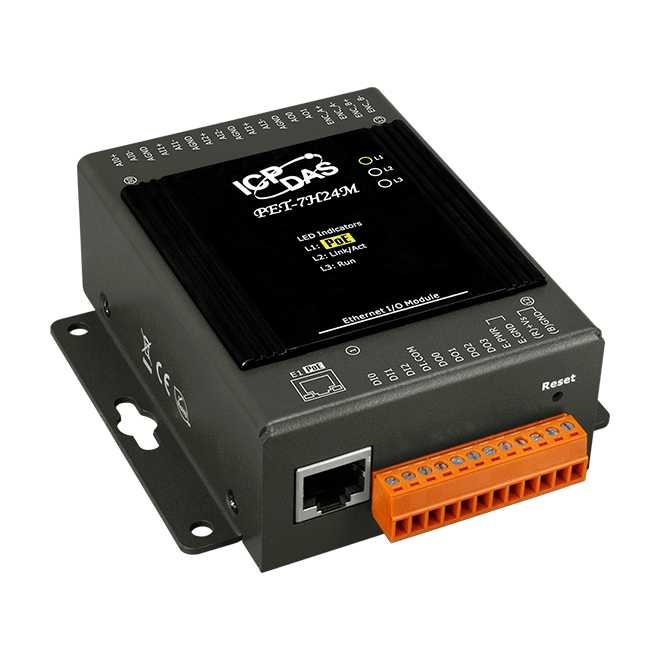

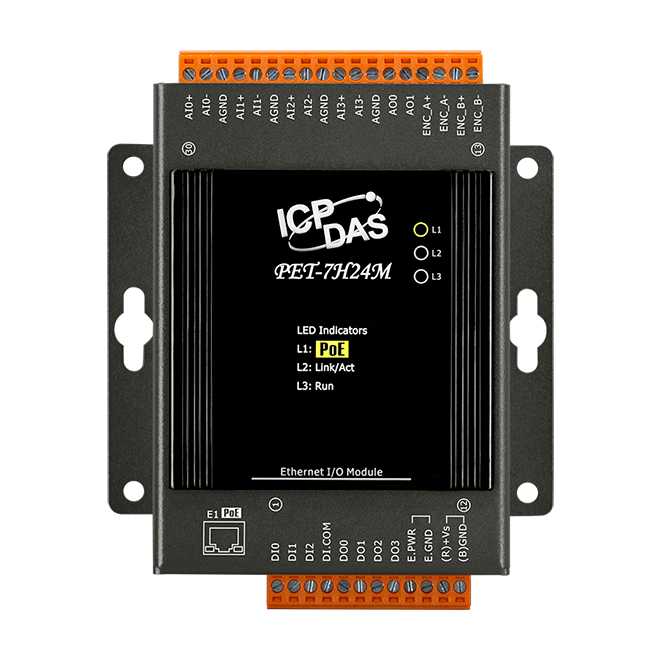

PET-7H24M CR Высокоскоростной Ethernet-модуль 4 канала аналогового ввода, 2 канала аналогового вывода, 3 канала дискретного ввода и 4 канала дискретного вывода, с возможностью питания по PoE

Артикул полный

00-06136034

Габаритные размеры, мм

76 x 120 x 38

Потребление тока

2.6 Вт макс.

Частота дискретизации

128 кГц

Сторожевой таймер

Есть, Модуль (0.8 сек.), Связь (выбирается программно) 

Тип каналов дискретного ввода

Влажный контакт 

Входное сопротивление

10 кОм 
2 МОм 

Количество каналов дискретного ввода

3 

Напряжение в закрытом состоянии

+2 В пост. макс. 

Тип подключения каналов дискретного ввода

Sink/Source 

Напряжение в открытом состоянии

+5 ~ +30 В пост. 

Напряжение изоляции, В

2500 
1500 

Комплект поставки

документация и ПО на CD 
Устройство 
краткое руководство пользователя 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 
Настольный/настенный 

Системные индикаторы

Есть 

Индикаторы питания по PoE

Есть 

Индикаторы Ethernet-портов

Есть 

Защита от неверной полярности

Есть 

Питание через терминальную клемму

Есть, 12 ~ 48 В пост.тока 

Питание по PoE

Есть, IEEE 802.3af, Class1 

Температура хранения, °C

-30 ~ +85 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Функции безопасности

ID 
Пароль 
Фильтр по IP-адресу 

Порты Ethernet

1 x Ethernet 10/100 Base T(X) (разъем RJ45) 

Порты PoE

Есть 

Изоляция каналов внутренней логики

2500 В пост.тока 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Тип каналов аналогового ввода

Дифференциальные 

Точность АЦП

±0.02 % @ ±5 В, ±2.5 В; 
±0.01 % @ ±10 В 
±0.02 % @ ±1.25 В, ±0.625 В; 
±0.1 % @ ±300 мВ, ±150 мВ 
±0.1 % @ ± 75 мВ, ±40 мВ 
±0.2 % @ ±20 мВ 

Разрешение АЦП

24 бита 

Диапазон входных сигналов по напряжению

±300 мВ 
±40 мВ 
±20 мВ 
±0.625 В 
±5 В 
±10 В 
±2.5 В 
±1.25 В 
±150 В 
±75 мВ 

Количество каналов АЦП

4 

Нагрузочная способность выхода по напряжению

10 В при 20 мА 

Количество каналов ЦАП

2 

Точность ЦАП

±0.01 % @ ±10 В, ±5 В, 0 ~ 10 В 
±0.02 % @ 0 ~ 5 В 

Диапазон выходных сигналов по напряжению

±5 В 
±10 В 
0 ~ 5 В 
0 ~ 10 В 

Разрешение ЦАП

12 бит 

Защита от короткого замыкания

Есть 

Количество каналов дискретного вывода

4 

Защита от перегрузки

1.3 А 

Напряжение нагрузки

+5 ~ +30 В пост. 

Тип каналов дискретного вывода

Открытый коллектор, Sink 
Тип 'открытый коллектор' 

Максимальная нагрузка на канал

100 мА 

Тип каналов

Аналоговый ввод 
Дискретный ввод 
Дискретный вывод 

Тип устройства

Модуль дискретного ввода 
Модуль дискретного вывода 
Модуль аналогового ввода
