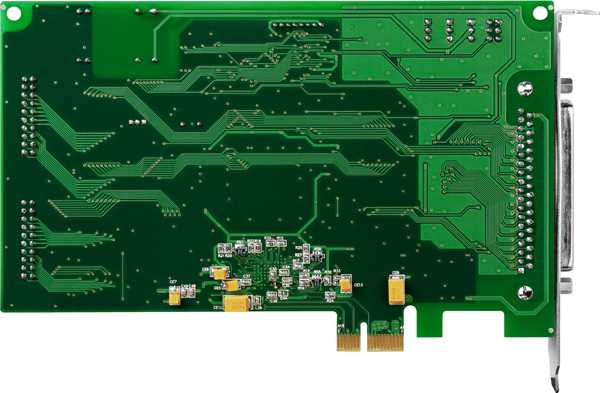

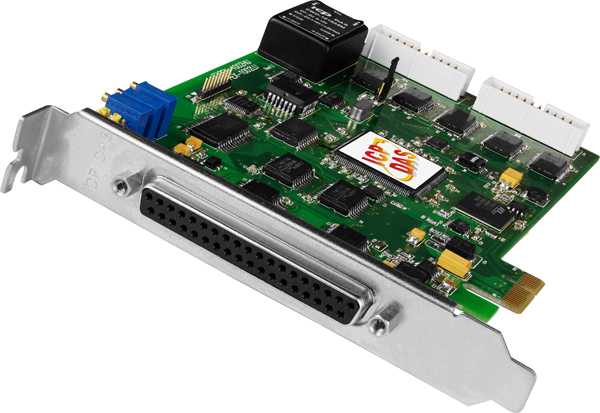

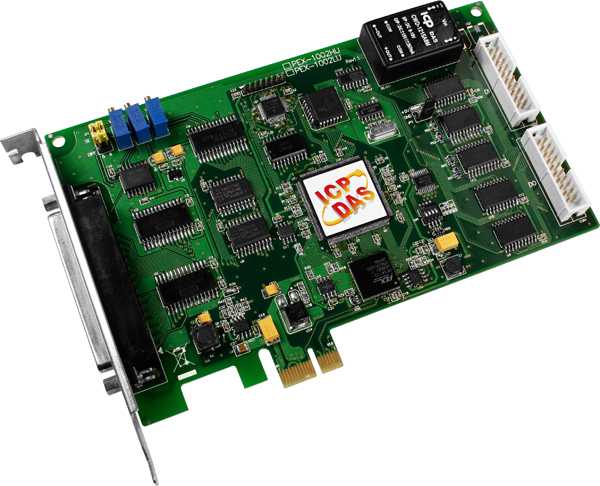

PEX-1002L CR Многофункциональная плата PCI Express с 32 каналами AI, 16 DI, 16 DO, 3 каналами таймер/счетчик

Количество потенциальных каналов аналогового ввода

32

Программируемое усиление АЦП

1 , 2 , 4 , 8

Биполярный ввод

±1.25 В, ±2.5 В, ±5 В, ±10 В

Частота тактовых импульсов, МГц

4

Артикул полный

00-06083434

Температурный дрейф нуля

+/- 4 ppm/°C

Габаритные размеры, мм

167 x 110 x 22

Потребление тока

900 мА @ +3.3 В; 350 мА @ +12 В

Частота отклика

500 кГц
500 МГц

Нагрузочная способность выходов

Sink: 2.4 мА; Source: 0.8 мА

Количество неизолированных каналов дискретного ввода

16 

Количество неизолированных каналов дискретного вывода

16 

Входное сопротивление

10 МОм 

Защита от перенапряжения

±35 В 

Количество каналов таймера/счётчика

3 

Максимальное разрешение счетчика

16 бит 

Количество каналов дискретного ввода

16 

Напряжение лог. 0

0.8 В макс. 
0.4 В макс. 

Напряжение лог. 1

2 В мин. 
2.4 В мин. 

Комплект поставки

документация и ПО на CD 
Устройство 
краткое руководство пользователя 

Монтаж

В компьютер 

Рабочая влажность, %

5 ~ 85, без образования конденсата 

Рабочая температура, °C

0 ~ +60 

Температура хранения, °C

-20 ~ +70 

Количество каналов дискретного вывода

16 

Частота дискретизации

110 кГц 

Тип каналов аналогового ввода

32 потенциальных/16 дифференциальных 

Разрешение АЦП

12 бит 

Диапазон входных сигналов по напряжению

±10 мВ 
±10 В 
±100 мВ 
±1 В 

Количество каналов АЦП

16 
32 

Точность АЦП

±0.01% при 25°C, ±10 В 

Тип компьютерной шины

PCI Express
