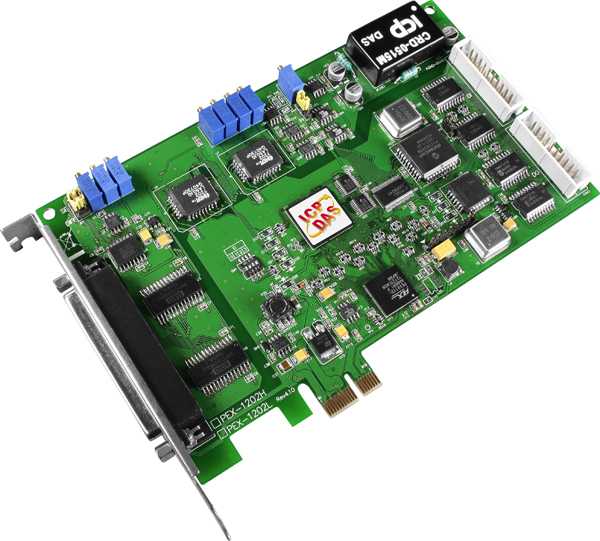

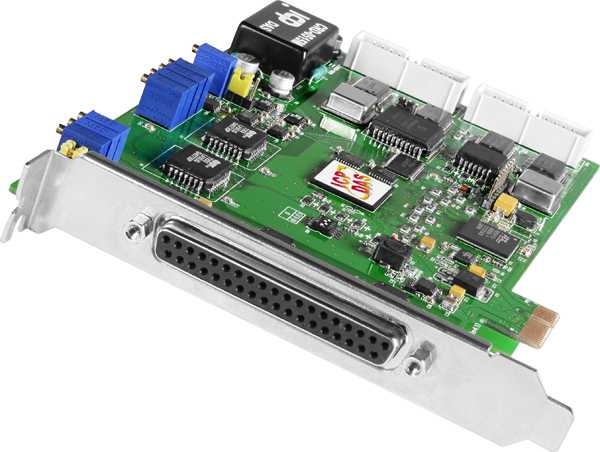

PEX-1202H Многофункциональная плата PCI Express с 32 каналами AI, 2 AO, 16 DI, 16 DO, 3 каналами таймер/счетчик

Количество потенциальных каналов аналогового ввода

32

Программируемое усиление АЦП

1, 10, 100, 1000

Биполярный ввод

±0.005 В, ±0.01 В, ±0.05 В, ±0.1 В, ±1 В, ±5 В, ±10 В

Однополярный ввод

0 ~ +10 В, 0 ~ +0.1 В, 0 ~ +0.01 В

Размер буфера FIFO, кБайт

2048

Частота тактовых импульсов, МГц

8

Артикул полный

00-06099291

Температурный дрейф нуля

±4 ppm/°C

Габаритные размеры, мм

162 x 100 x 22

Потребление тока

1300 мА @ +3.3 В

Частота отклика

500 кГц

Нагрузочная способность выходов

Sink: 6 мА при 0.33 В; Source: 6 мА при 4.77 В

Количество каналов ЦАП

3 

Разрешение ЦАП

12 бит 

Диапазон выходных сигналов по напряжению

±5 В 
±10 В 

Точность ЦАП

±0.06% 
±0.06% при 25°C, ±10 В 

Количество каналов таймера/счётчика

3 

Максимальное разрешение счетчика

16 бит 

Эталонные часы

Внутренние, 8 МГц 

Количество каналов дискретного ввода

16 

Напряжение лог. 0

0.8 В макс. 
0.1 В макс. 

Напряжение лог. 1

2 В мин. 
4.4 В мин. 

Комплект поставки

Устройство 
краткое руководство пользователя 
CA-4002 

Монтаж

В компьютер 

Рабочая влажность, %

5 ~ 85, без образования конденсата 

Рабочая температура, °C

0 ~ +60 

Температура хранения, °C

-20 ~ +70 

Количество каналов дискретного вывода

16 

Частота дискретизации

44 кГц 

Разрешение АЦП

12 бит 

Количество каналов АЦП

16 

Скорость изменения выходного сигнала

8.33 В/мкс 

Тип компьютерной шины

PCI Express
