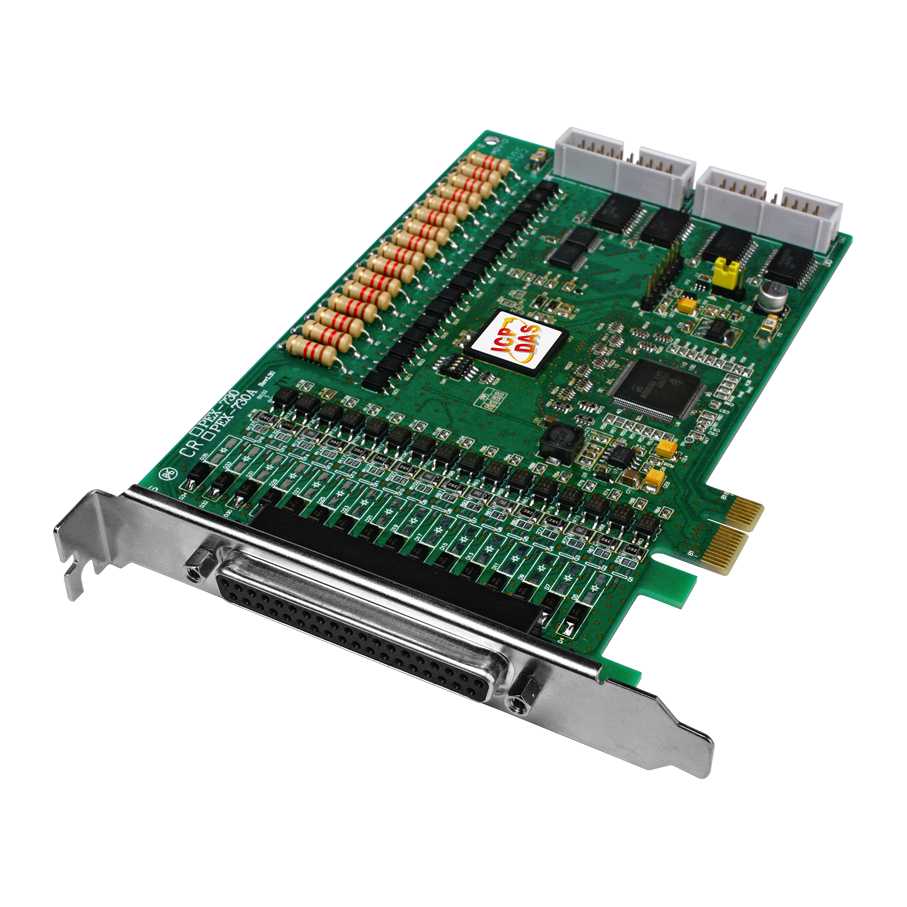

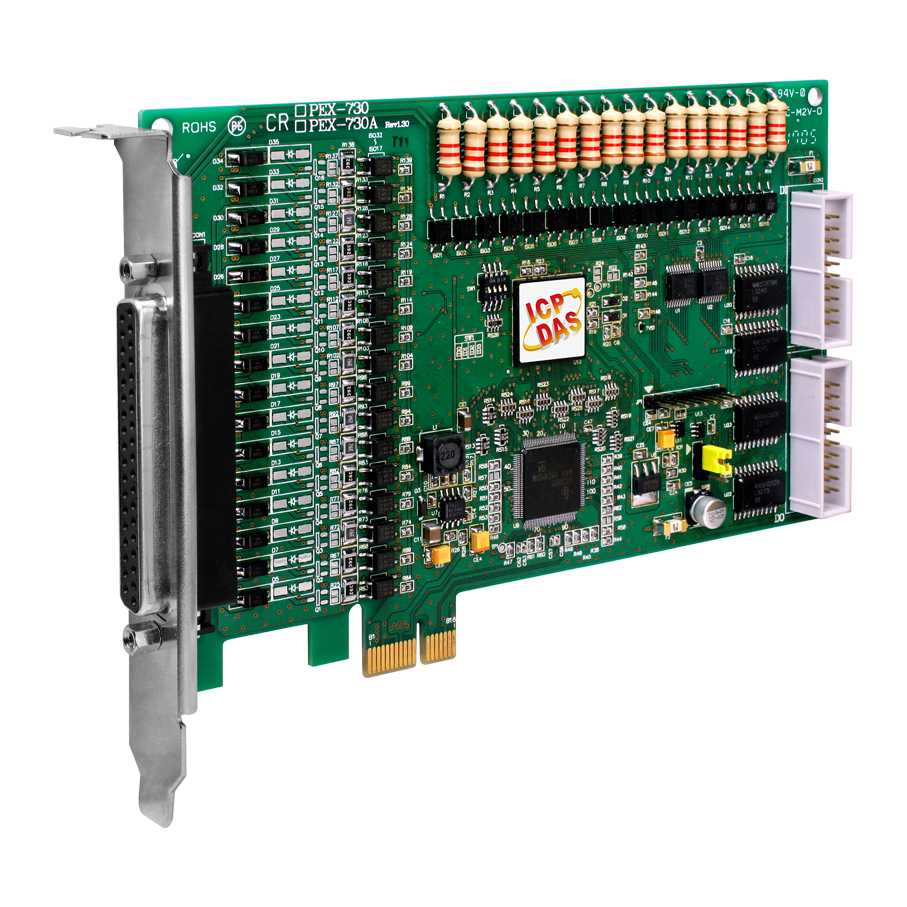

PEX-730A CR Плата PCI Express 32 (16 входов/16 выходов) изолированных канала дискретного ввода/вывода и 32 (16 входов/16 выходов) не изолированных канала дискретного вводы/вывода

Тип каналов изолированного дискретного вывода

Source, Открытый коллектор

Напряжение изоляции входов, В

3750

Напряжение лог. 1 (изолированные входы)

9 ~ 24 В

Напряжение изоляции выходов, В

3750

Напряжение лог. 0 (изолированные входы)

0 ~ +1 В

Совместимость каналов

Оптопара

Входное сопротивление изолированных входов

1.2 кОм, 1 Вт

Выходной ток изолированных выходов

100 мА/+30 В для каждого канала при 100% нагрузке

Артикул полный

00-06115981

Габаритные размеры, мм

163 x 110

Потребление тока

350 мА при +3.3 В; 250 мА при +12 В

Частота отклика

Изолированный: 4 кГц; неизолированный: 500 кГц

Входное сопротивление

1.2 кОм, 1 Вт 

Количество каналов дискретного ввода

16 изолированных + 16 неизолированных 

Напряжение изоляции, В

3750 

Напряжение лог. 0

Изолированный: +1 В макс.; ТТЛ: 0 ~ +0.8 В 
Неизолированный: 0.8 В макс. 

Напряжение лог. 1

Изолированный: +9 ~ +24 В; ТТЛ: +2 В мин. 
Неизолированный: 2 В мин. 

Комплект поставки

Устройство 
краткое руководство пользователя 
CA-4002 

Монтаж

В компьютер 

Рабочая влажность, %

5 ~ 85, без образования конденсата 

Рабочая температура, °C

0 ~ +60 

Температура хранения, °C

-20 ~ +70 

Количество каналов дискретного вывода

16 изолированных + 16 неизолированных 

Количество изолированных каналов дискретного ввода

16 

Количество изолированных каналов дискретного вывода

16 

Тип компьютерной шины

PCI Express
