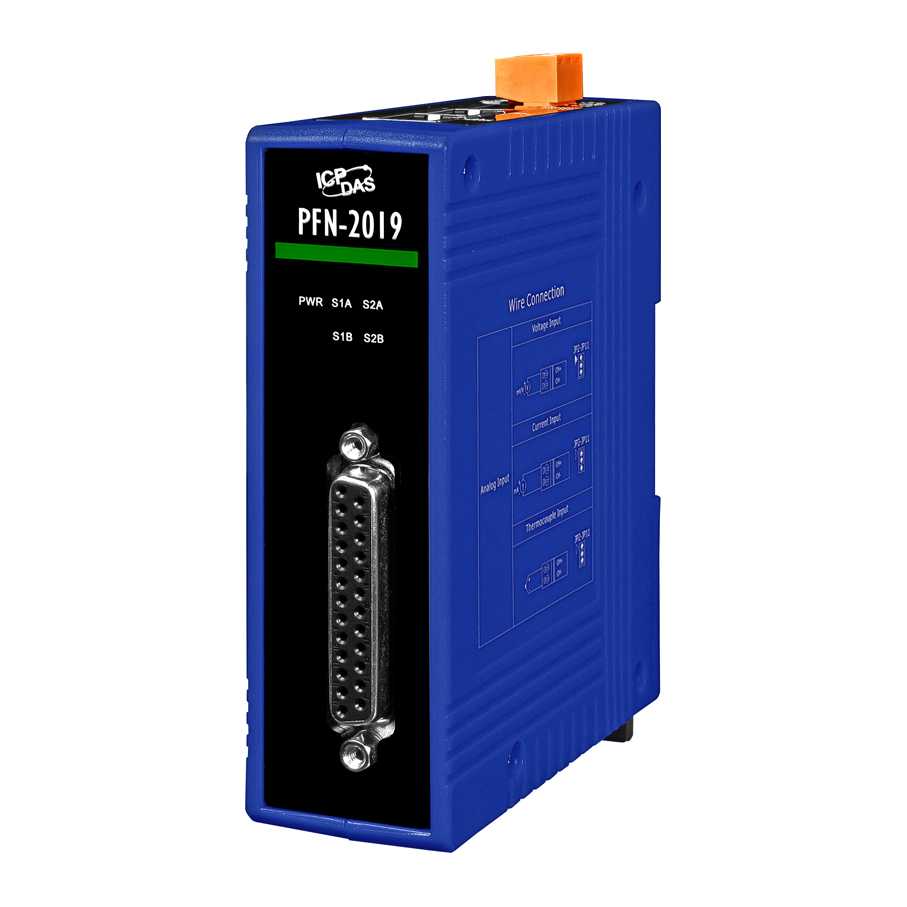

PFN-2019/S CR Модуль ввода-вывода PROFINET, 10 каналов аналогового ввода, дочерняя плата DB-1820 в комплекте

Артикул полный

00-06103995

Габаритные размеры, мм

33 x 93 x 126

Сетевые протоколы

ICMP, IGMP, ARP, DHCP, TELNET, TFTP, SNMP, VLAN Priority Tagging

Частота дискретизации

10 Гц

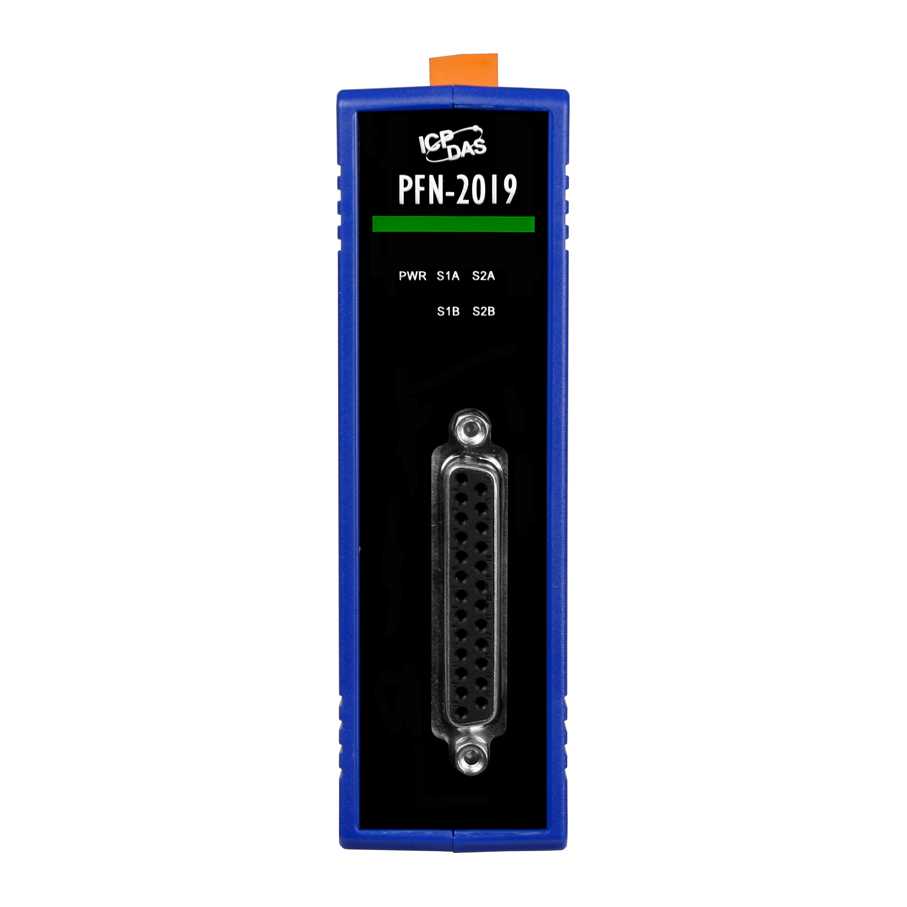

Светодиодные индикаторы

PWR, S1A, S1B, S2A, S2B

Потребление тока

5 Вт

Сервисы

RTC, RTA, CL-RPC, DCP, LLDP, I&M

Сторожевой таймер

Есть 

Комплект поставки

Устройство 
краткое руководство пользователя 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 

Протоколы Ethernet

PROFINET 

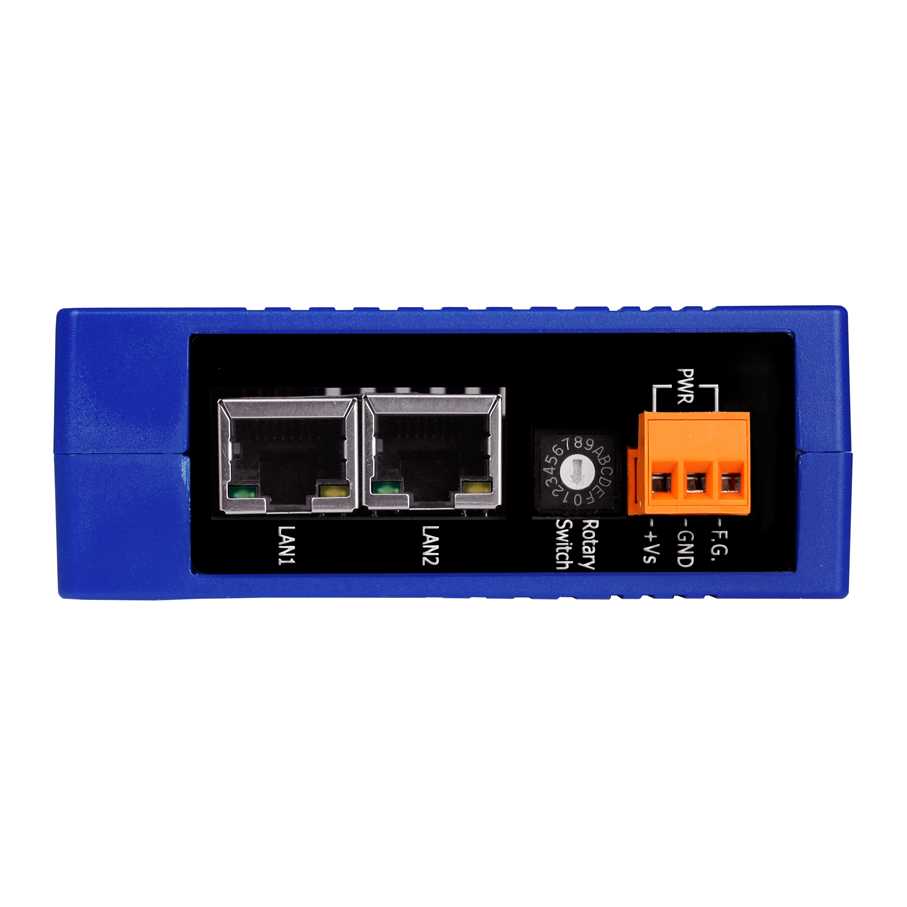

Порты Ethernet

2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор 

Защита ESD (IEC 61000-4-2)

4 кВ 

Тип каналов аналогового ввода

Дифференциальные 

Обнаружение обрыва кабеля

Есть 

Количество каналов АЦП

10 

Точность АЦП

±0.1% от полного диапазона 

Диапазон входных сигналов по току

±20 мА 
0 ~ 20 мА 
-20 ~ +20 мА 
Выбирается джампером 

Диапазон входных сигналов по напряжению

±5 В 
±10 В 
±100 мВ 
±15 мВ 
±2.5 В 
±50 мВ 
±500 мВ 
±1 В 

Разрешение АЦП

16 бит 

Диапазон входных сигналов по типу термопары

J, K, T, E, R, S, B, N, C 

Тип устройства

Модуль аналогового ввода 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-30 ~ +80 

Защита от неверной полярности

Есть 

Рабочее напряжение

10 ~ 30 В пост.тока 

Процессор

32-битный 

RAM

32 Мб 

Flash-память

4 Мб 

Память EEPROM

8 Кб 

Длительность цикла

1 мс (мин) 

Протокол

PROFINET IO 

Класс соответствия

Класс B
