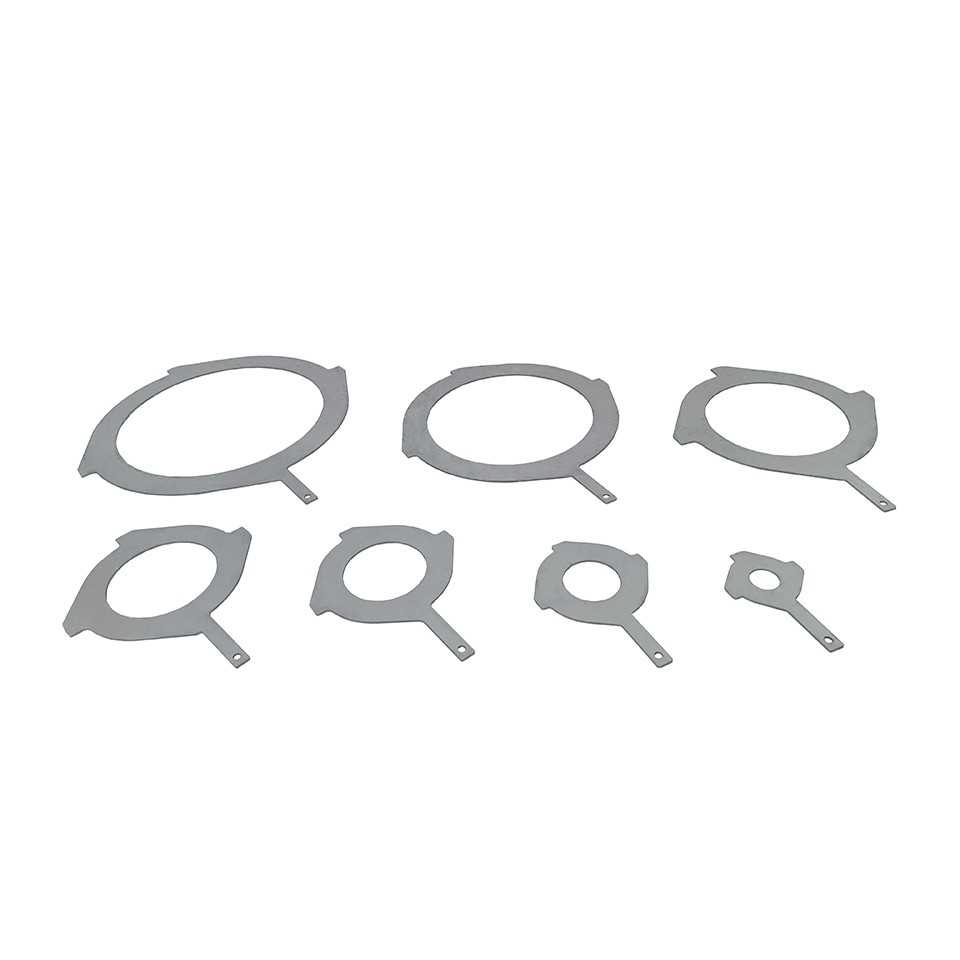

Заземляющие кольца для электромагнитных расходомеров

Характеристики

Материал: нержавеющая сталь 316L
Диаметры: Ду 5 - Ду 1600

Описание

Кольца заземления устанавливаются с обеих сторон между датчиком расхода и фланцем трубы. Кольца необходимы в случае, если преобразователь расхода устанавливается на изолирующей трубе (например, пластиковой), чтобы измеряемая среда в трубе и короткое замыкание на землю имели нулевой потенциал. Это нужно для корректной работы электромагнитного расходомера. Заземляющие кольца изготавливаются из нержавеющей стали 316L. Если используется одно кольцо заземления, его устанавливают с любой стороны датчика расхода (рисунок 1). Внутренний диаметр канала трубы меньше внутреннего диаметра кольца заземления. При наличии резиновой футеровки у канала трубы сенсора расходомера, достаточно установить прокладку между кольцом и фланцем трубы.
