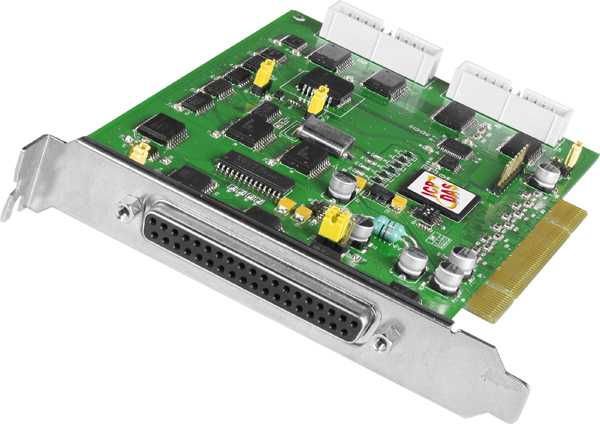

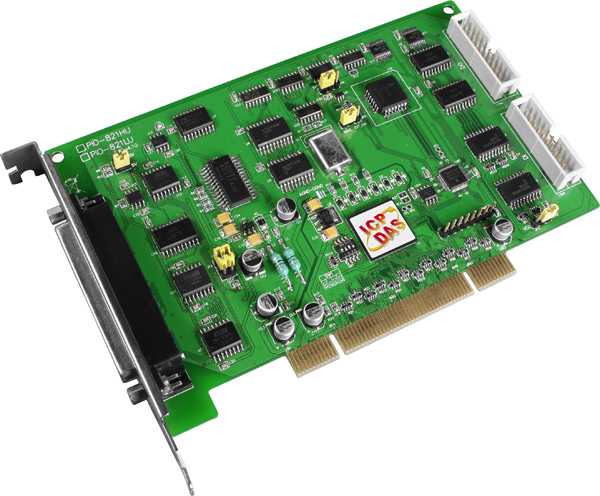

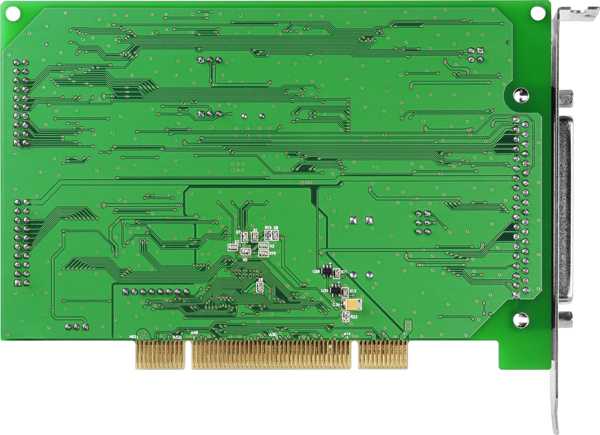

PIO-821HU CR Многофункциональная плата Universal PCI с 16/8 каналами AI, 1 AO, 16 DI, 16 DO, 3 каналами таймер/счетчик

Количество потенциальных каналов аналогового ввода

16

Программируемое усиление АЦП

1, 10, 100, 1000

Совместимость каналов

5 В/TTL

Биполярный ввод

Да

Частота тактовых импульсов, МГц

2

Артикул полный

00-06100861

Температурный дрейф нуля

±4 ppm/°C

Габаритные размеры, мм

159 x 97 x 22

Потребление тока

960 мА при +5 В

Частота отклика

1.2 МГц

Нагрузочная способность выходов

Sink: 2.4 мА при 0.8 В; Source: 0.8 А при 2 В

Количество неизолированных каналов дискретного ввода

16 

Количество неизолированных каналов дискретного вывода

16 

Частота дискретизации

45 кГц 

Количество каналов АЦП

8/16 
16/8 

Разрешение АЦП

12 бит 

Точность АЦП

±0.01% при 25°C, ±10 В 

Тип каналов аналогового ввода

16 потенциальных или 8 дифференциальных 

Диапазон входных сигналов по напряжению

±0.625 В 
±5 В 
±2.5 В 
±1.25 В 
±5 В, ±2,5 В, ±1,25 В, ±0,6 В 

Разрешение АЦП, бит

12 

Количество каналов ЦАП

1 

Разрешение ЦАП

12 бит 

Диапазон выходных сигналов по напряжению

0 ~ 5 В 
0 ~ 10 В 

Скорость изменения выходного сигнала

0.3 В/мкс 

Точность ЦАП

0.01% от полного диапазона 
±0.01% 

Тип компьютерной шины

Universal PCI 

Количество каналов таймера/счётчика

3 

Максимальное разрешение счетчика

16 бит 

Эталонные часы

Внутренние, 2 МГц 

Комплект поставки

Устройство 
краткое руководство пользователя 
CA-4002 

Монтаж

В компьютер 

Рабочая влажность, %

5 ~ 85, без образования конденсата 

Рабочая температура, °C

0 ~ +60 

Температура хранения, °C

-20 ~ +70 

Количество каналов дискретного ввода

16 

Напряжение лог. 0

0.8 В макс. 
0.4 В макс. 

Напряжение лог. 1

2 В мин. 
2.4 В мин. 

Количество каналов дискретного вывода

16
