PIR-230-E CR Датчик движения, температуры и влажности, DCON, Modbus RTU/TCP

Артикул полный

00-06112304

Габаритные размеры, мм

150 x 53

Потребление тока

2 Вт

Количество каналов релейного вывода

1

Светодиодные индикаторы

1 индикатор питания/передачи данных, 1 индикатор сигнализации

i18n::field-header

PIR-230-E CR промышленный датчик движения, влажности и температуры

i18n::field-content

Комбинированный датчик движения, температуры и влажности

Датчик температуры и влажности | Описание

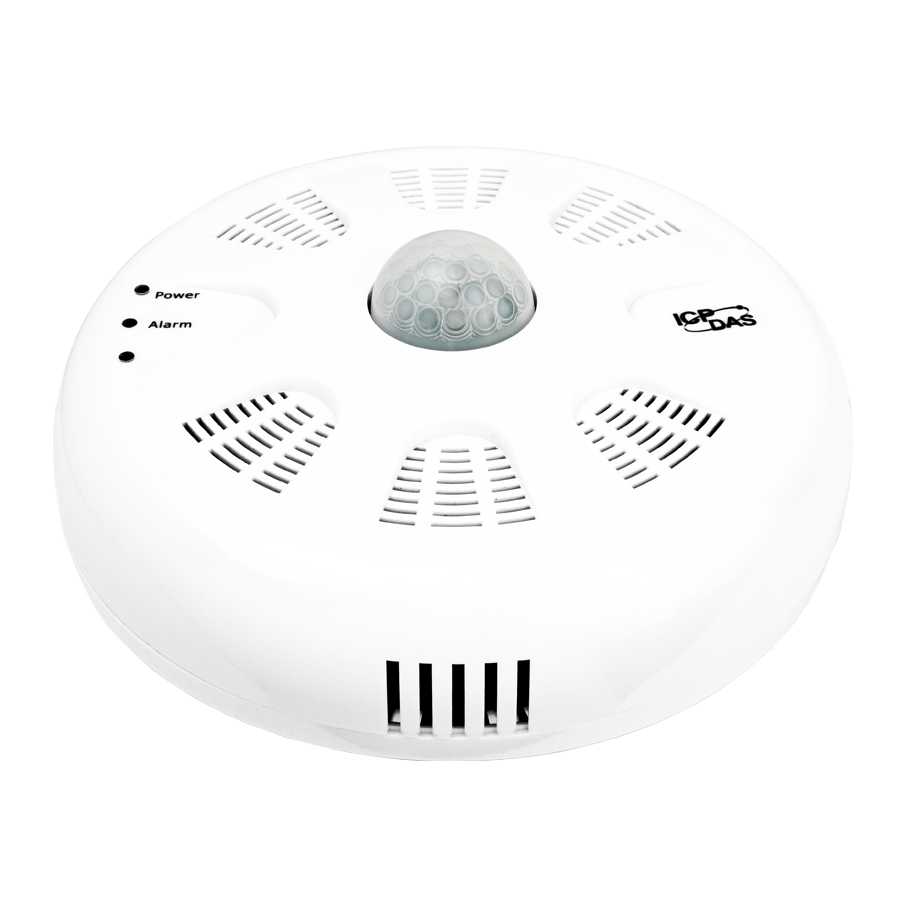

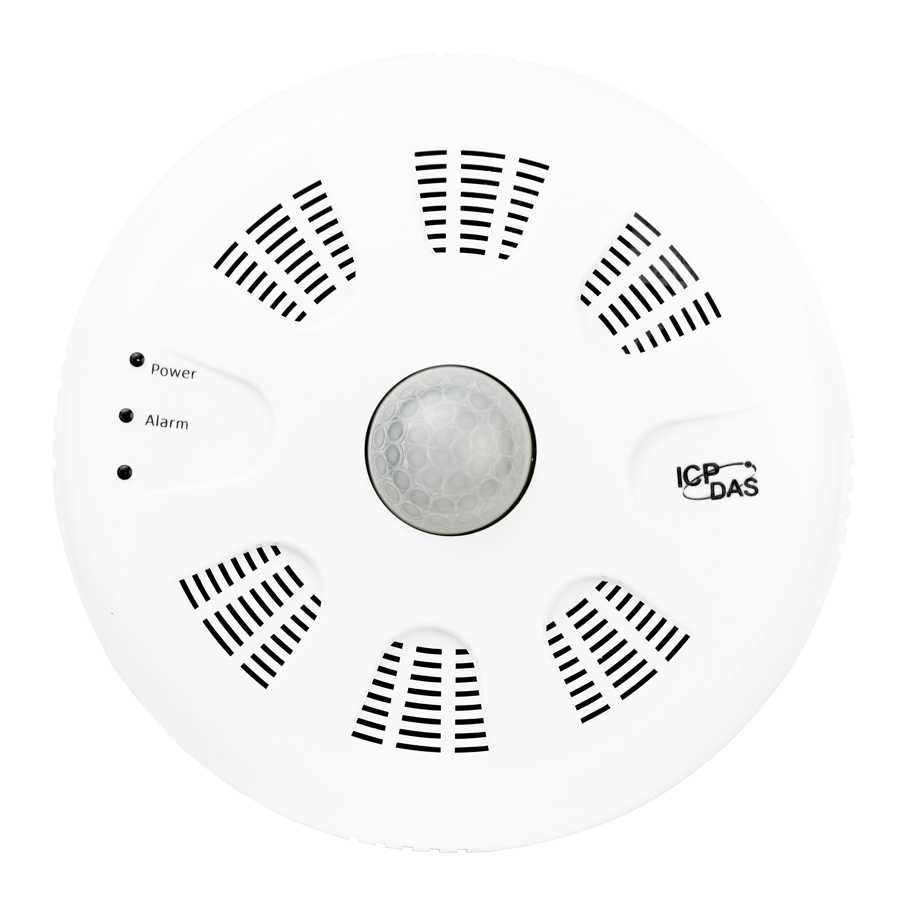

PIR-230-E CR – это комбинированный датчик движения, температуры и влажности, способный обнаруживать инфракрасные волны, генерируемые человеческим телом, в радиусе примерно 8 метров, с площадью охвата 360° для обнаружения движения внутри помещений. Модуль может быть настроен на автоматическое включение света при обнаружении движения. Модуль также оснащён датчиком температуры и влажности, который подходит для измерения температуры и влажности в помещении, либо может быть настроен на активацию пожарной сигнализации.

Комбинированный модуль PIR-230-E CR имеет широкий выбор интерфейсов связи, включая RS-485 и Ethernet. Поддержка осуществляется посредством общепромышленных протоколов, таких как  DCON и Modbus RTU/TCP. Устройство легко интегрируется с системами HMI и SCADA, обеспечивая бесперебойную поддержку распространённых систем мониторинга. В комплекте также имеется бесплатная утилита, которая позволяет отображать информацию и данные в графическом формате в виде таблицы,  экспортируемой в Microsoft Excel.

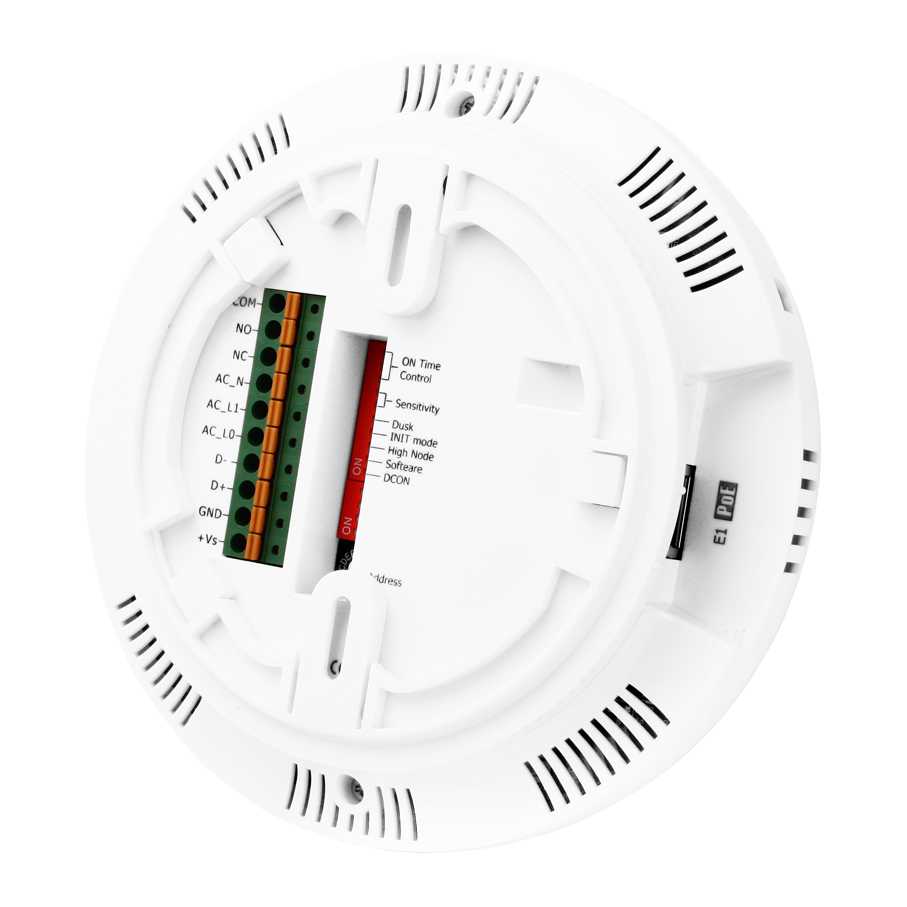

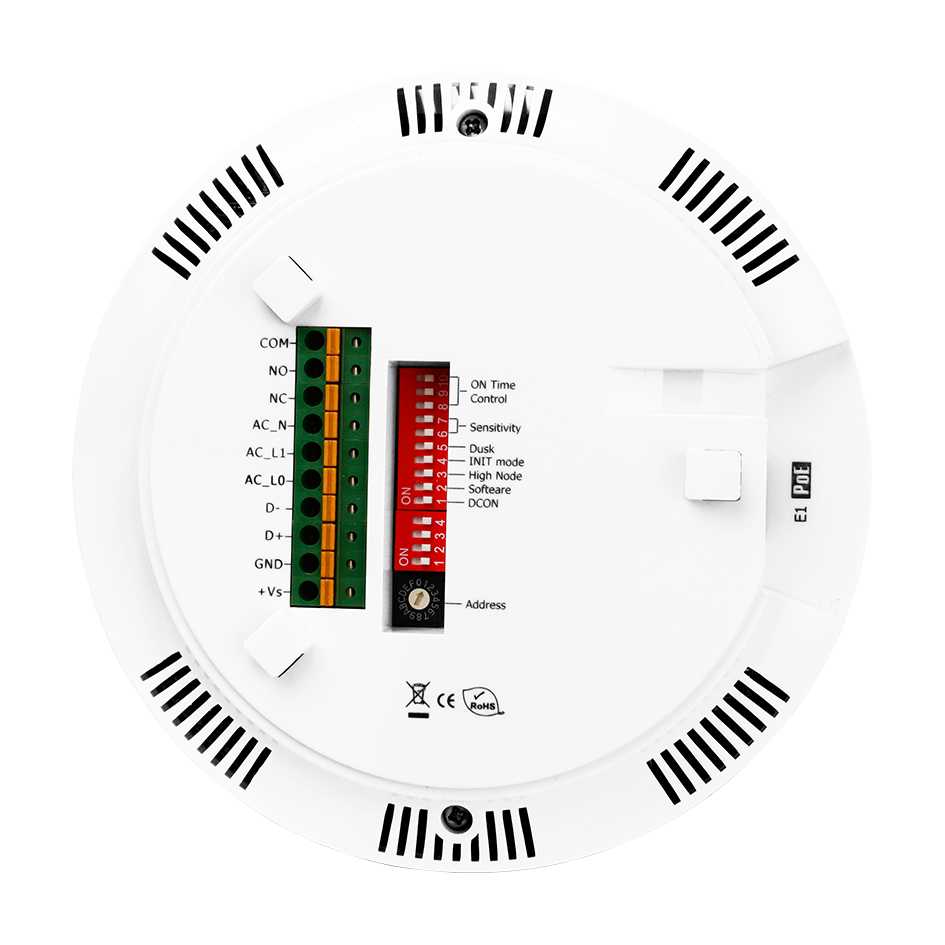

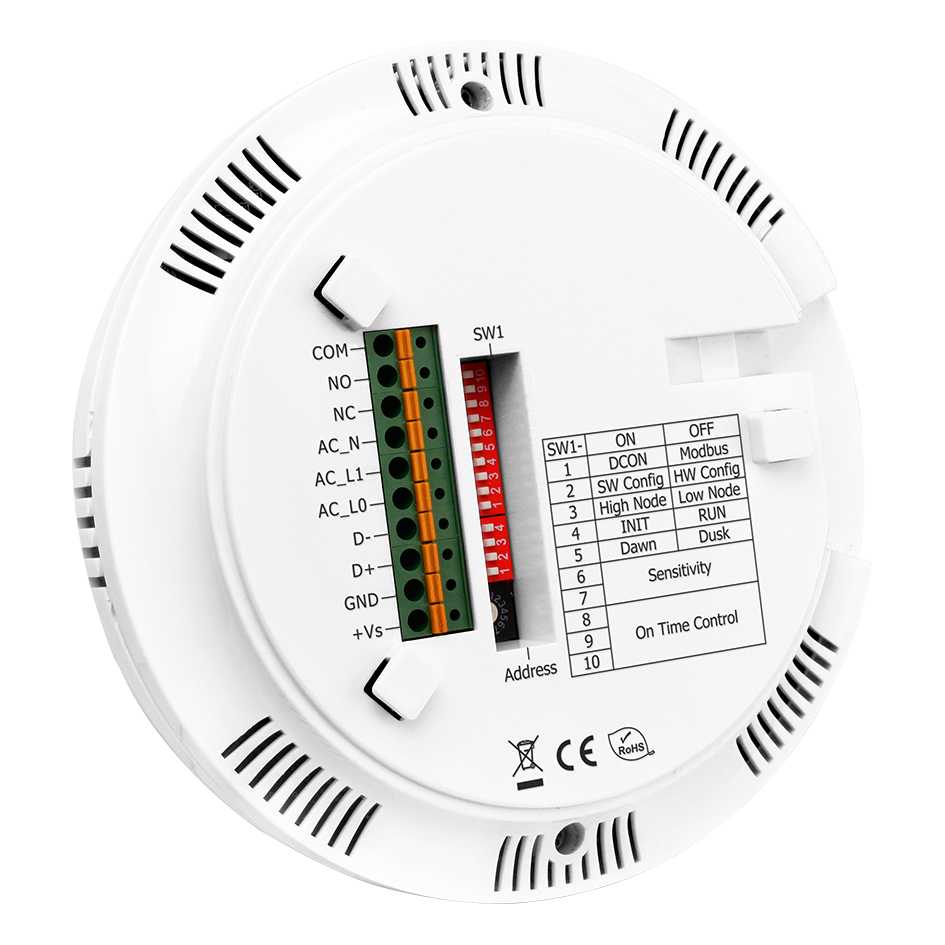

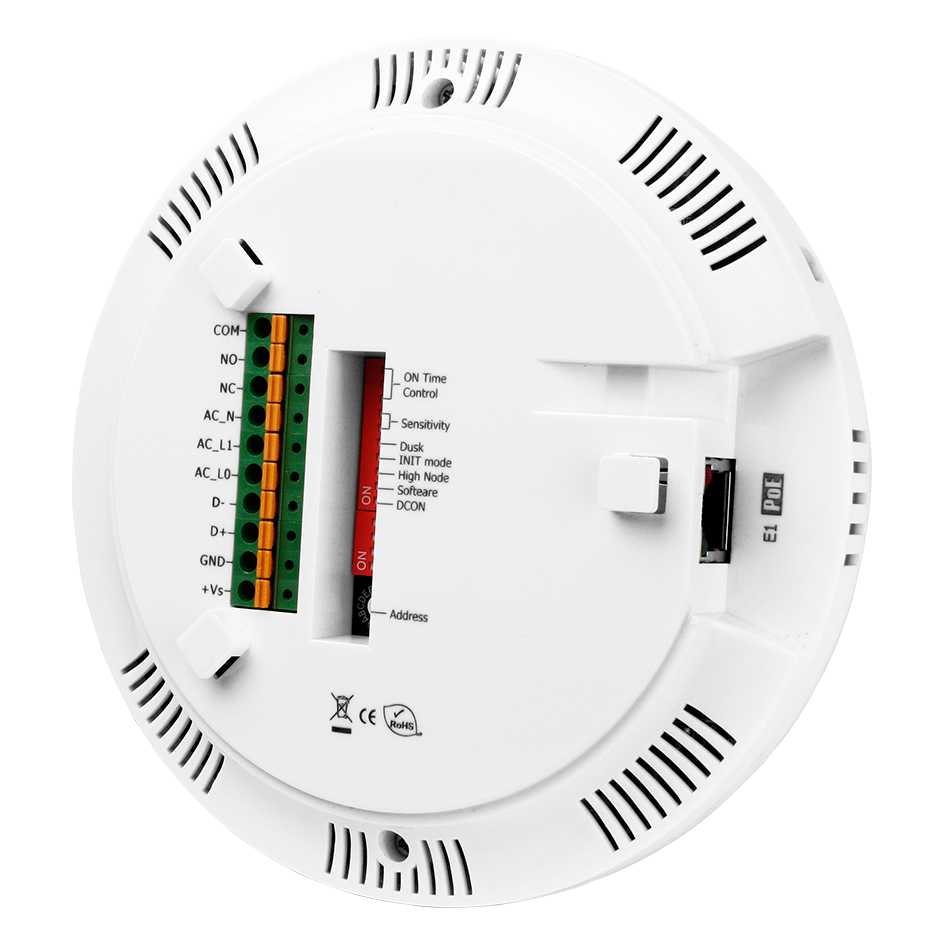

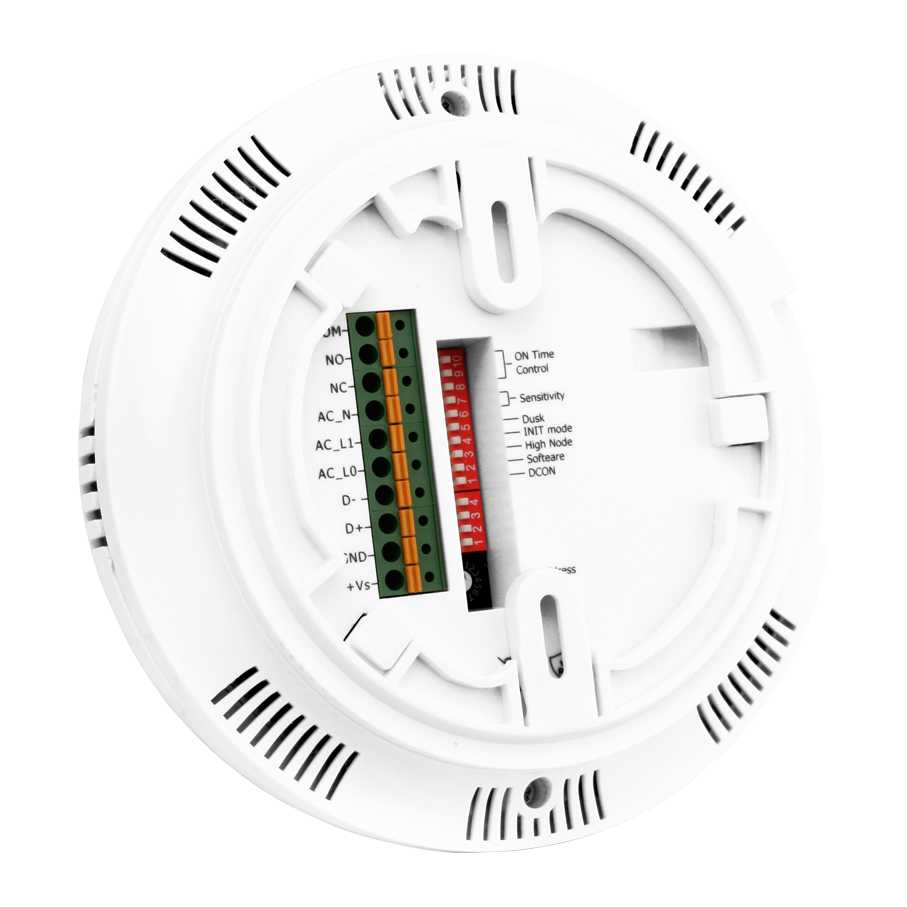

Модуль PIR-230-E CR прост в установке, ремонте и обслуживании, благодаря безвинтовым быстроразъёмным соединителям. Корпус модуля выполнен из огнеупорного материала, отвечающего стандарту UL94-V2 и имеет компактную конструкцию, позволяющую установку устройства в помещениях с ограниченным пространством.

 Комбинированный датчик | Характеристики

• Регулируемая чувствительность сенсора;
• Встроенный фотосенсор;
• Светодиодный индикатор для PIR и датчика температуры;
• Температурный датчик для измерения температуры в помещении;
• Подходит в качестве датчика пожарной тревоги;
• Релейный выход может может быть использован для включения света от датчика температуры или движения;
• Подходит для нагрузок до 1500 Ватт (лампы накаливания) и до 300 Ватт (люминесцентные лампы);
• Совместим с люминесцентными лампами типа Т8;
• Широкий выбор интерфейсов и протоколов связи;
• Монтаж на потолок и прочие поверхности.

Чтобы купить комбинированный датчик движения, температуры и влажности PIR-230-E CR, отправьте запрос по электронной почте ipc@nnz.ru или свяжитесь с отделом продаж по телефонам, указанным в разделе контакты.

Доставка датчиков движения, температуры и влажности производится во все города России. Отгрузка со склада выполняется курьерскими/транспортными компаниями, информацию уточняйте у персонального менеджера.

Контакты технической поддержки  ICP DAS: e-mail: ipc@nnz.ru

Материал корпуса

Пластик 

Рабочее напряжение

18 ~ 48 В пост. или 48 В пост. по PoE 

Питание по PoE

Есть, IEEE 802.3af, Class1 

Интерфейс

RS-485 

Протоколы последовательной связи

DCON 
Modbus RTU 

Защита от пыли и влаги

IP20 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Допустимое температурное отклонение

±0.5°C 

Рабочая температура датчика, °C

-40 ~ +120 

Разрешение

0.01°C 
0.1% 

Пожарная сигнализация

65°C (задается программно) 

Диапазон измеряемой влажности

0 ~ 100% 

Точность

±5% 

Комплект поставки

Устройство 
краткое руководство пользователя 

Монтаж

Настольный/настенный 

Нагрузочная способность реле

NO: 10 А @ 250 В пер.; NC:6 А @ 250 В пер. 

Тип каналов релейного вывода

Силовое реле, Form C 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

0 ~ +35 

Порты Ethernet

1 x RJ45 

Протоколы Ethernet

Modbus TCP 

Диапазон обнаружения

4 метра макс. 

Поле обзора

360°, диаметр 8 м макс. 

Время отклика

1 с 

Временная задержка, с

Аппаратная: 6, 16, 33, 66, 131, 262, 524, 1049 (выбирается переключателем) 
Программная: 2, 4, 6, 8, 16, 33, 49, 66, 131, 262, 393, 524, 1049, 2097, 3146, 4194 

Контроль освещенности

Аппаратный: 2 режима 
Программный: 5 ступеней
