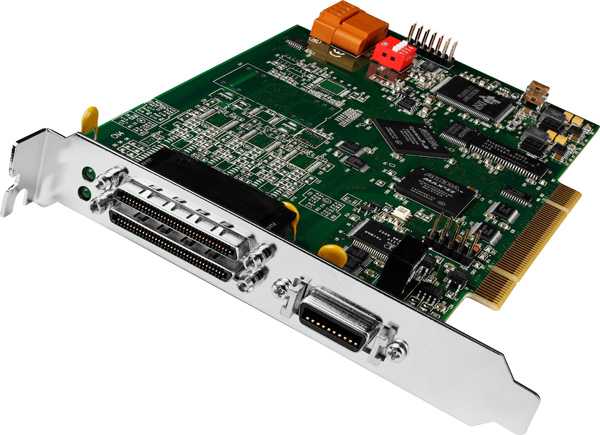

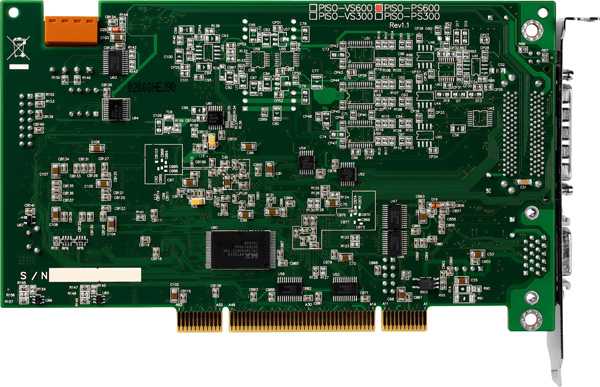

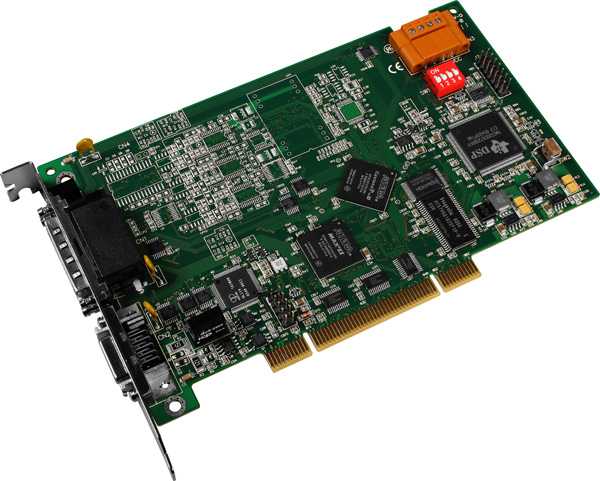

PISO-PS600 Плата управления движением, 6 осей, интерфейс Universal PCI

Артикул полный

00-06083476

Разъем

VHDCI 68 pin, SCSI-II 20 pin

Потребление тока

500 мА при +5 В

Комплект поставки

Устройство 

Монтаж

В компьютер 

Рабочая температура, °C

0 ~ +60 

Рабочая влажность, %

5 ~ 90, без образования конденсата 

Температура хранения, °C

-20 ~ +80 

Максимальная частота пульсаций

4 МГц 

Тип шины

Universal PCI (поддержка PCI и PCI-X) 

Разрешение счетчика/энкодера, бит

32 

Максимальная частота счета

12 МГц 

Режим энкодера

A/B pulse, Вверх/Вниз 

Драйверы для ОС

Windows XP 
Windows 2000 
Windows 7 
Windows 10 

Число осей

6 

Тип команды

Пульсация 

Режим

Симуляция, закрытая петля, открытая петля 
CW/CCW, Pulse/Direction, A/B pulse 

Линейная интерполяция

2/6 осей 

Круговая интерполяция

2/3 оси 

Кривая скорости

Т-образная, S-образная 

Вводы механических переключателей

LMT+, LMT-, NHOME, LTC, EMG 

Интерфейс I/O серво-двигателя

Input: INP, ALM, RDY; Output: SVON, ALMRST, ERC 

Режим кольцевого счетчика

32 бит 

Триггер сравнения позиций

4 МГц 

Режим контроля позиции

Инкрементный, абсолютный 

Изоляция каналов внутренней логики

2500 Vrms
