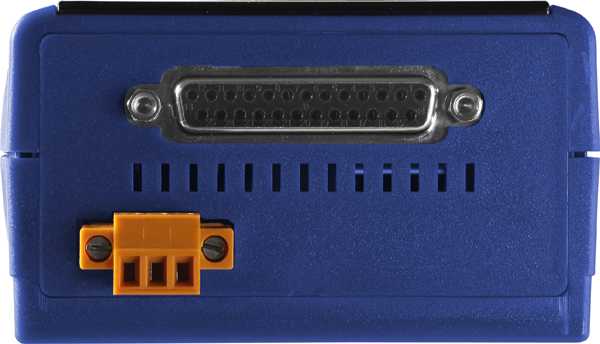

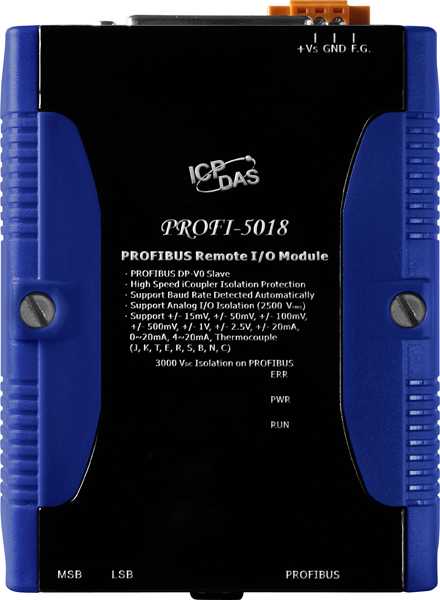

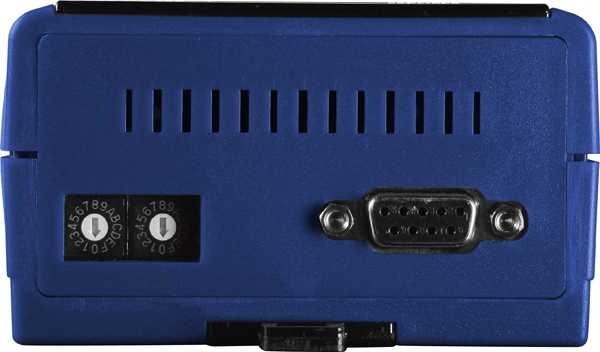

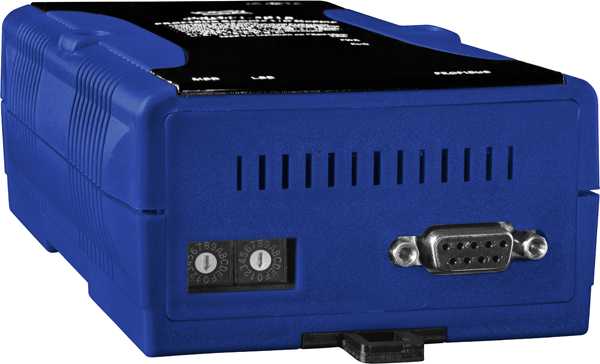

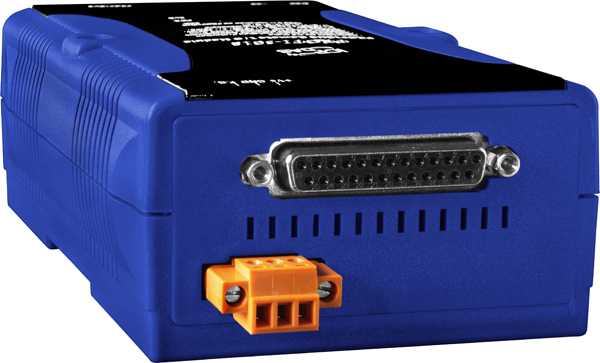

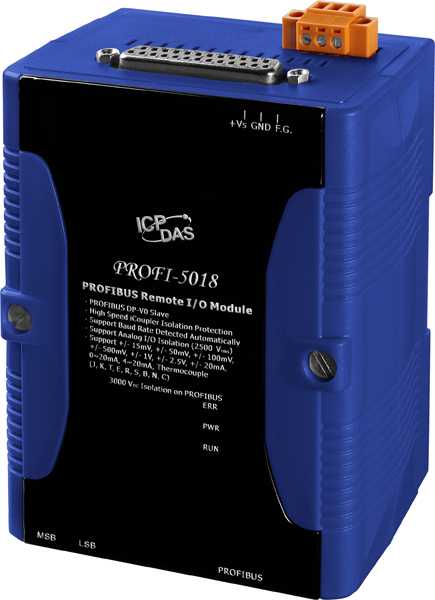

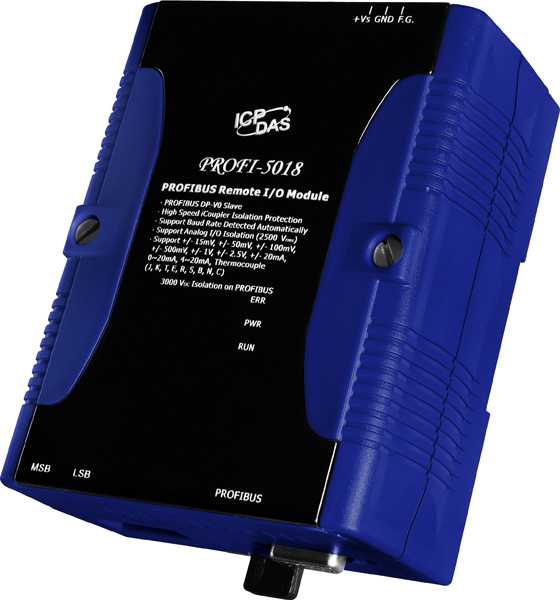

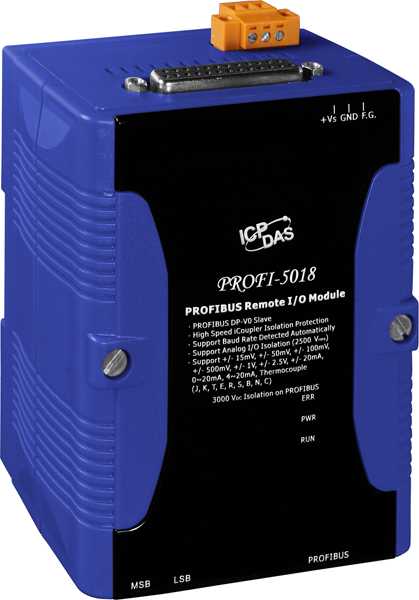

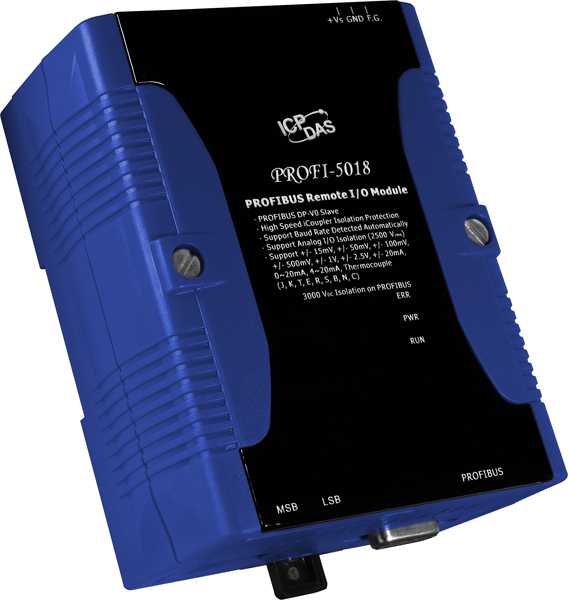

PROFI-5018/S Модуль PROFIBUS с 10 каналами ввода с термопары (в комплект поставки сходит дочерняя плата DB-1820)

Артикул полный

00-06099245

Габаритные размеры, мм

91 x 130 x 52

Светодиодные индикаторы

PWR, RUN

Потребление тока

3.5 Вт

Скорость передачи данных

До 12 Мбит/с

Комплект поставки

Устройство 
краткое руководство пользователя 
DB-1820 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 

Защита ESD (IEC 61000-4-2)

4 кВ 

Тип каналов аналогового ввода

Дифференциальные 

Количество каналов АЦП

10 

Точность АЦП

±0.1% от полного диапазона 

Диапазон входных сигналов по току

±20 мА 
0 ~ 20 мА 
4 ~ 20 мА 

Диапазон входных сигналов по напряжению

±50 мВ 
±100 мВ 
±15 мВ 
±2.5 В 
±1 В 

Диапазон входных сигналов по типу термопары

J, K, T, E, R, S, B, N, C, L, M, LDIN43710 

Тип устройства

Модуль аналогового ввода 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-30 ~ +80 

Защита от неверной полярности

Есть 

Рабочее напряжение

10 ~ 40 В пост. 

Дальность передачи

Зависит от скорости 

Контроллер

Profichip VPCLS2 

Трансивер

ADI ADM2486 

Протокол

PROFIBUS DP-V0 

Изоляция

3 кВ для DC-DC, 2.5 кВ шина-логика 

Разъемы

DB9 'мама'
