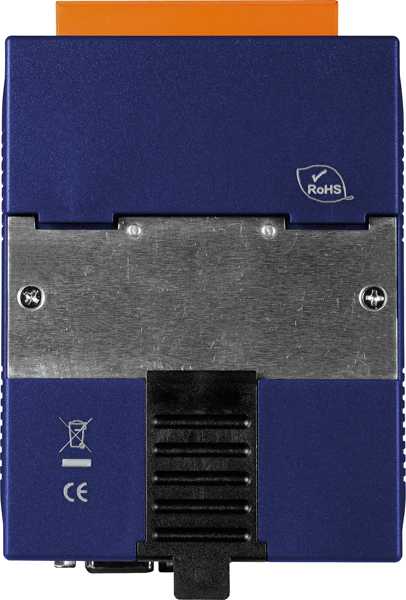

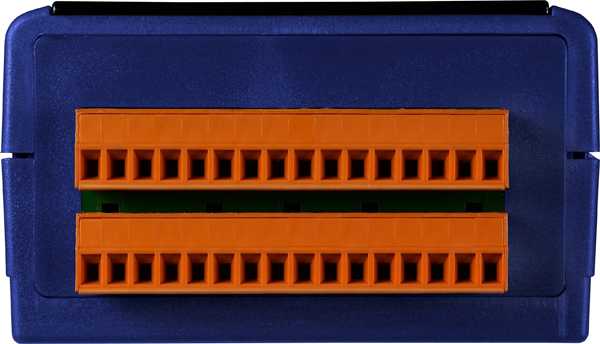

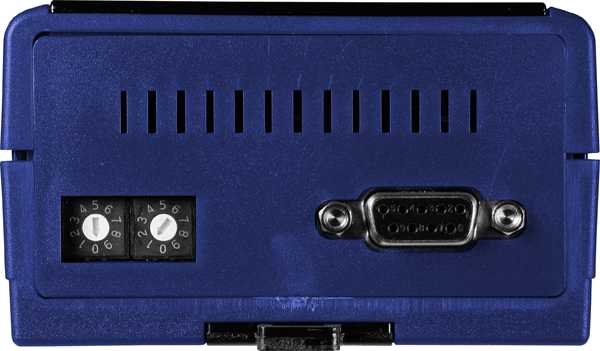

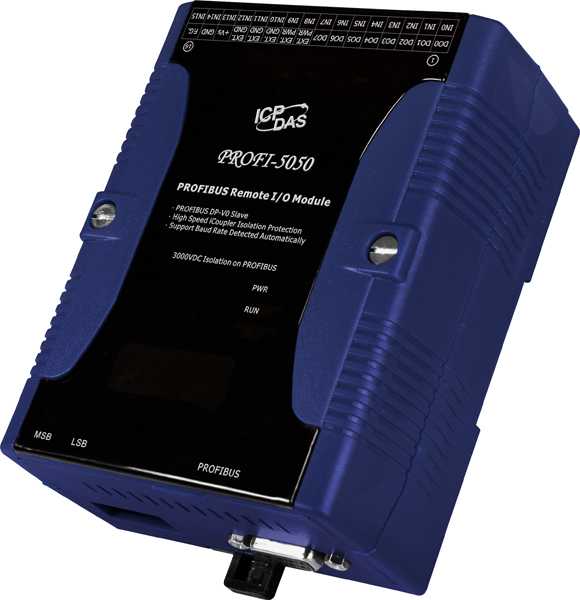

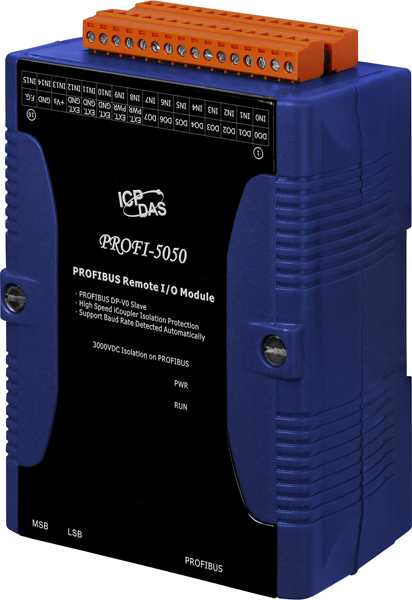

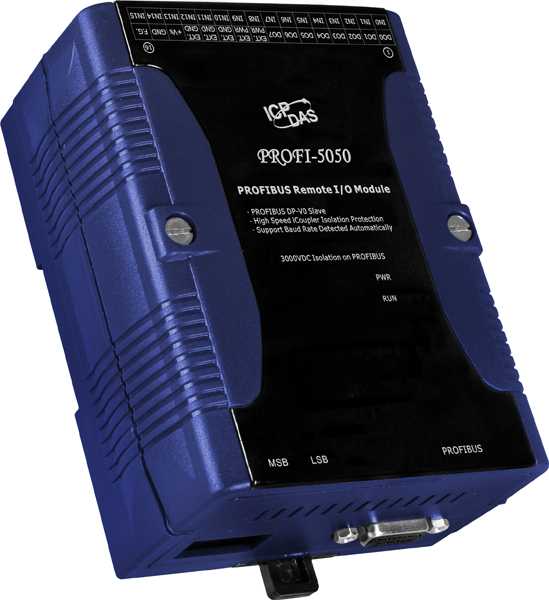

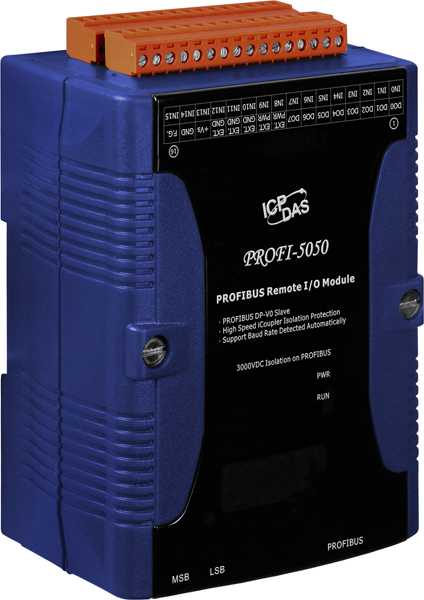

PROFI-5050 CR Модуль PROFIBUS с 16 каналами неизолированного дискретного ввода и 8 каналами неизолированного дискретного вывода

Артикул полный

00-06083369

Габаритные размеры, мм

91 x 128 x 52

Светодиодные индикаторы

PWR, RUN

Потребление тока

1 Вт

Скорость передачи данных

До 12 Мбит/с

Количество каналов дискретного ввода

16 

Тип каналов дискретного ввода

Sink/source 

Напряжение лог. 1

+4 ~ +30 В 

Напряжение лог. 0

+1 В макс. 

Комплект поставки

Устройство 
краткое руководство пользователя 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 

Защита ESD (IEC 61000-4-2)

4 кВ 

Количество каналов дискретного вывода

8 

Напряжение нагрузки

+10 ~ +30 В 

Максимальная нагрузка на канал

30 мА 

Тип каналов дискретного вывода

Sink 
Тип 'открытый коллектор' 

Тип устройства

Модуль дискретного ввода 
Модуль дискретного вывода 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-30 ~ +80 

Защита от неверной полярности

Есть 

Рабочее напряжение

10 ~ 40 В пост. 

Дальность передачи

Зависит от скорости 

Контроллер

Profichip VPCLS2 

Трансивер

ADI ADM2486 

Протокол

PROFIBUS DP-V0 

Изоляция

3 кВ для DC-DC, 2.5 кВ шина-логика 

Разъемы

DB9 'мама'
