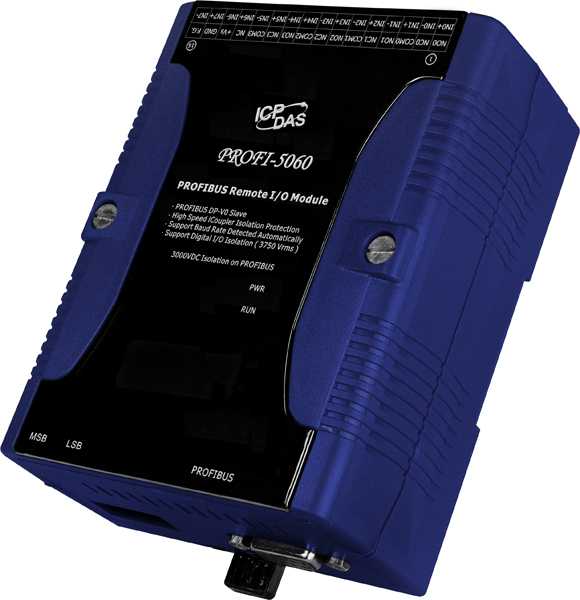

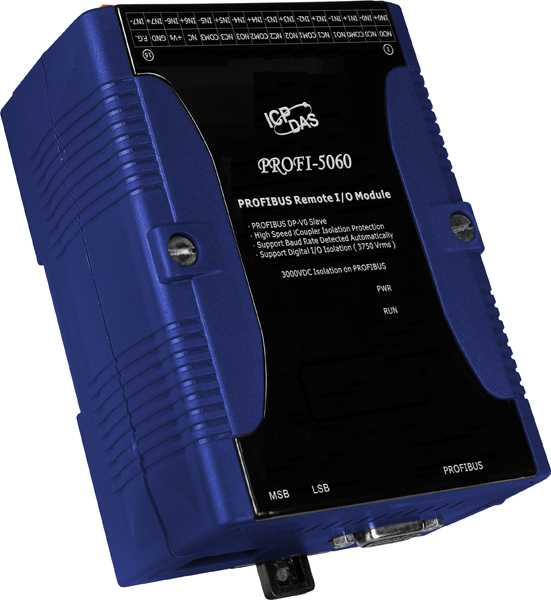

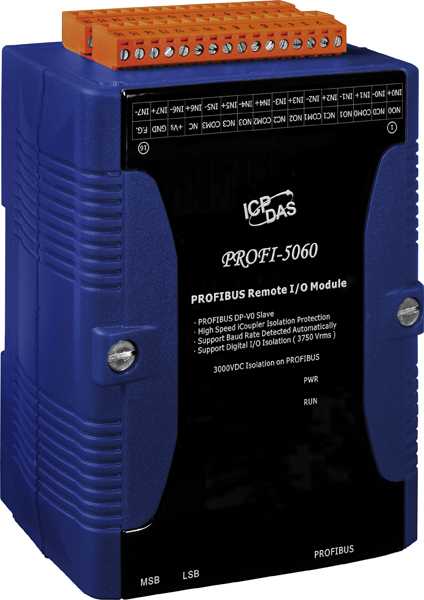

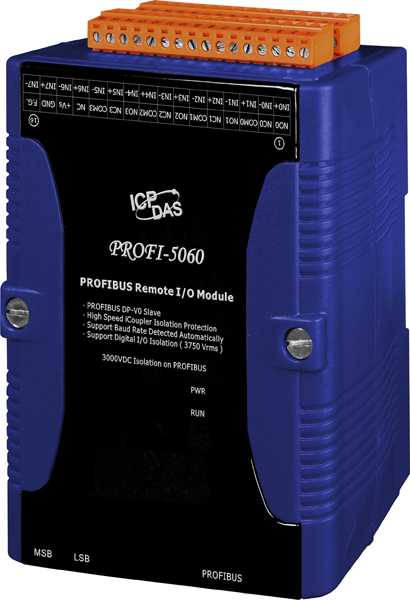

PROFI-5060 CR Модуль PROFIBUS с 8 каналами изолированного дискретного ввода и 8 каналами релейного вывода

Артикул полный

00-06083374

Габаритные размеры, мм

91 x 128 x 52

Светодиодные индикаторы

PWR, RUN

Потребление тока

1 Вт

Количество каналов релейного вывода

4

Скорость передачи данных

до 12 Мбит/с

Количество каналов дискретного ввода

8 

Тип каналов дискретного ввода

Sink/source 

Напряжение лог. 1

+4 ~ +30 В 

Входное сопротивление

3 кОм 

Напряжение лог. 0

+1 В макс. 

Комплект поставки

Устройство 
краткое руководство пользователя 

Материал корпуса

Пластик 

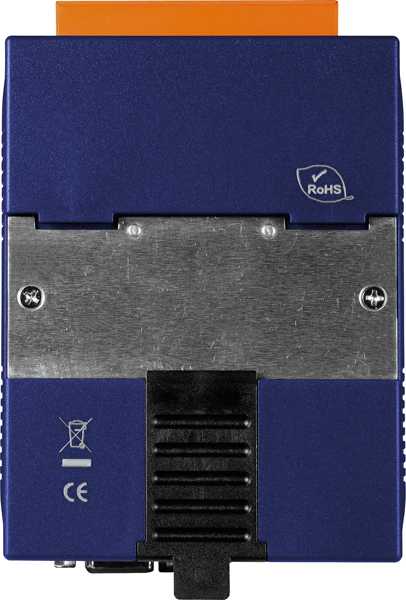

Монтаж

На DIN-рейку 

Защита ESD (IEC 61000-4-2)

4 кВ 

Изоляция каналов внутренней логики

3750 В пост.тока 

Тип устройства

Модуль дискретного ввода 
Модуль дискретного вывода 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-30 ~ +80 

Защита от неверной полярности

Есть 

Рабочее напряжение

10 ~ 40 В пост. 

Нагрузочная способность реле

0.6 А @ 125 В пер.; 2 А @ 30 В пост. 

Время переключения реле

3 мс 

Тип каналов релейного вывода

Form C 

Время восстановления

2 мс 

Механическая износостойкость

500000 переключений 

Дальность передачи

Зависит от скорости 

Контроллер

Profichip VPCLS2 

Трансивер

ADI ADM2486 

Протокол

PROFIBUS DP-V0 

Изоляция

3 кВ для DC-DC, 2.5 кВ шина-логика 

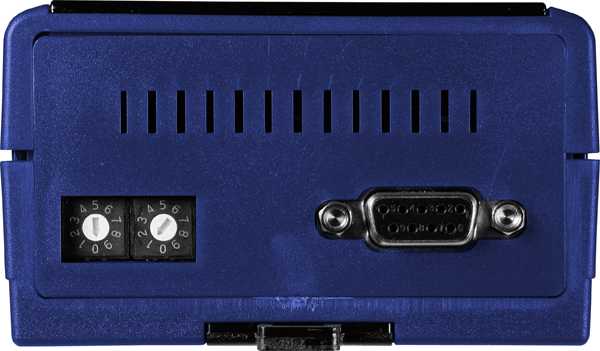

Разъемы

DB9 'мама'
