Расширяем возможности ALTA IDE: конфигурировать приборы ОВЕН теперь можно прямо в среде разработки

В ALTA IDE встроен конфигуратор для настройки приборов ОВЕН. Теперь программировать ПЛК и настраивать устройства можно в одной среде.

Конфигуратор включает основные возможности для работы с приборами:

• добавление устройств онлайн и офлайн;
• чтение и запись параметров;
• назначение IP-адресов.

Поддерживаются приборы ОВЕН с Ethernet (с протоколом OwenAutoDetection), включая модули ввода-вывода Мх210, программируемые реле ПР103, ПР205 и ПР225, сетевые шлюзы и другие устройства. Также доступны приборы ОВЕН с протоколом Modbus RTU, подключаемые по USB или через преобразователь «USB – RS-485».

Добавлять устройства стало проще

Теперь при добавлении устройства достаточно выбрать способ подключения: Ethernet, USB или преобразователь «USB – RS-485», а затем указать необходимые параметры соединения. Выбирать протокол больше не нужно. При прямом подключении по USB дополнительные настройки соединения не требуются.

В окне добавления доступна информация о выбранном приборе.

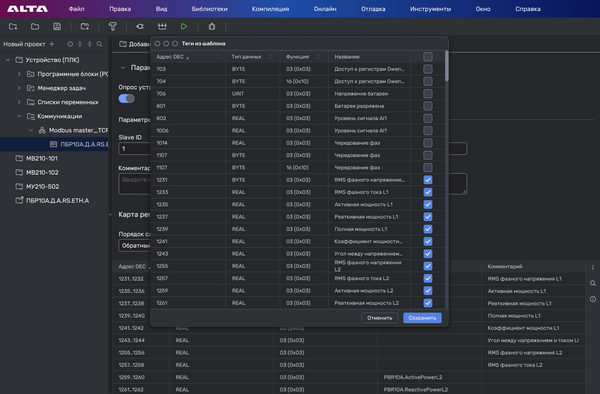

Карта тегов для Modbus-обмена формируется автоматически

Для настройки обмена больше не нужно ждать публикации готового шаблона на сайте или искать его на форуме. Добавьте поддерживаемое устройство в конфигуратор и экспортируйте его карту тегов в Modbus Slave Device внутри ALTA IDE.

Теги с адресами регистров и типами данных сформируются автоматически из описания устройства. Это позволяет подготовить карту обмена без ручного переноса адресов регистров. При необходимости список тегов можно настроить вручную, отметив галочками только нужные для обмена данные.

Подключение по протоколам HART и ОВЕН пока недоступно. Поддержку этих протоколов планируем добавить в будущем.

Есть вопросы или предложения по конфигуратору? Пишите на почту: soft@owen.ru.
