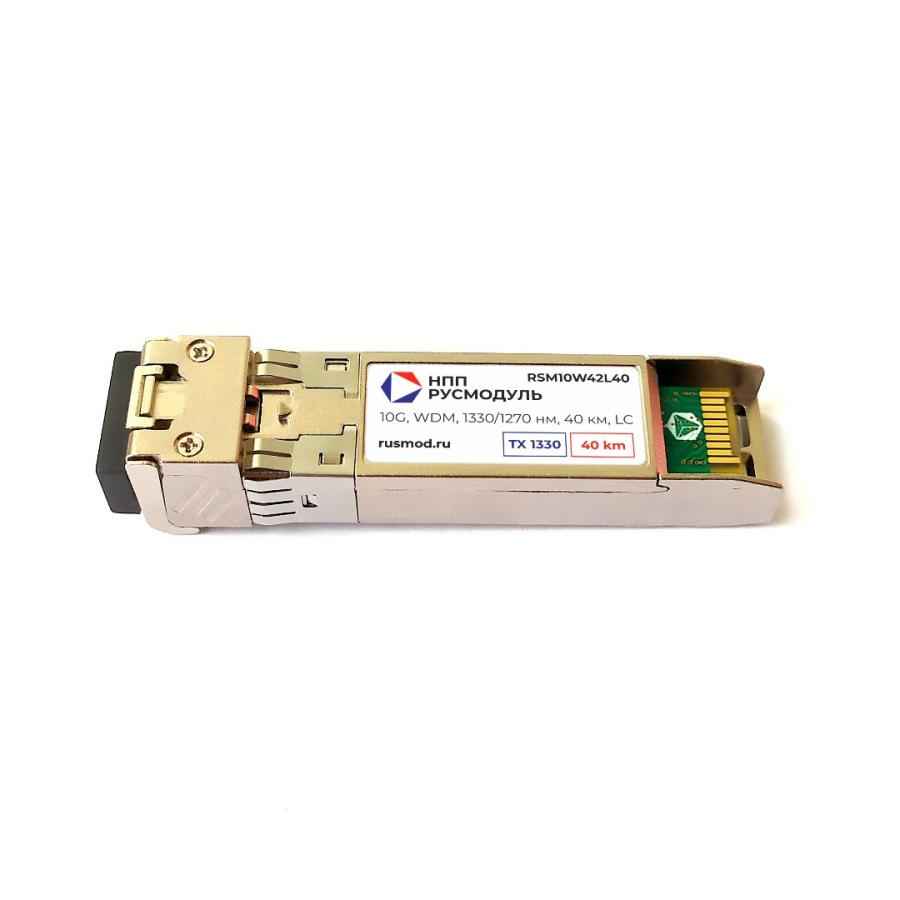

SFP+ модуль, 10G, WDM, TX 1330нм, RX 1270нм, 40 км, LC, RSM10W42L40

Уникальный идентификатор конкретной модели изделия.

Статус российского производства подтвержден заключением Минпромторг России, оборудование включено в Единый реестр российской радиоэлектронной продукции (в соответствии с ПП РФ от 10 июля 2019 года № 878).

Центральная длина волны оптического излучения, на которой ведётся передача данных, указывается в нанометрах (нм).

Центральная длина волны оптического излучения, на которой ведётся приём данных, указывается в нанометрах (нм).

SC – тип разъёма для подключения оптического кабеля с диаметром ферулы 2,5 мм.

LC – более компактный тип разъёма для подключения оптического кабеля с диаметром ферулы 1,25 мм. Существуют модификации модулей с одним, либо двумя LC разъёмами.

RJ-45 – тип разъёма для подключения медного кабеля («витая пара»).

MPO – ленточный многоволоконный тип разъёма, используется для подключения нескольких оптических волокон в одном разъёме. Применяется для организации высокоскоростных соединений от 40 Гбит/с до 100 Гбит/с. Существуют модификации с 6 и 12 волокнами.

Максимальное расстояние, на котором гарантируется безошибочная передача данных с заданной скоростью.

Максимальное расстояние определяется средой передачи, мощностью передатчика и чувствительностью приёмника.

Максимальная скорость дуплексной передачи данных трансивера.

Для оптических модулей доступны следующие скорости передачи:

• 155 Мбит/с
• 1 Гбит/с
• 1,25 Гбит/с
• 6 Гбит/с
• 10 Гбит/с
• 40 Гбит/с
• 100 Гбит/с

Для медных модулей доступны следующие скорости передачи:

• 1 Гбит/с
• 10 Гбит/с

1 волокно – приём и передача данных осуществляется по одному оптическому волокну на разных длинах волн, при помощи спектрального разделения каналов (WDM).

2 волокна – приём и передача данных осуществляется по двум разным оптическим волокнам на одной и той же длине волны, при помощи физического разделения каналов.

Медь – приём и передача данных осуществляется по медному кабелю «витая пара».

SFP (Small Form-factor Pluggable) – форм-фактор модулей, обычно использующихся в портах коммутаторов со скоростью 1 Гбит/с.

SFP+ (Enhanced Small Form-factor Pluggable) – форм-фактор модулей, обычно использующихся в портах коммутатора со скоростью 10 Гбит/с.

QSFP+ (Quad Small Form-factor Pluggable) – форм-фактор модулей, использующихся в портах коммутаторов со скоростью 40 Гбит/с.

QSFP28 (Quad Small Form-factor Pluggable 4x28) – форм-фактор модулей, использующихся в портах коммутаторов со скоростью 100 Гбит/с.

Медиаконвертер - неуправляемое сетевое устройство L1 для преобразования сигнала передачи данных "витая пара - оптическое волокно".

Многомодовый – оптический кабель с диаметром сердцевины (50 или 62 мкм). Данный тип кабеля предназначен для использования на короткие расстояния (до 550 метров) на длине волны 850 нм.

Одномодовый – оптический кабель с диаметром сердцевины (9 мкм). Данный тип кабеля предназначен для использования на большие расстояния до 200 км с различными длинами волн.

DDM (Digital Diagnostic Monitoring) - это функция цифрового контроля параметров производительности SFP-трансиверов. Она позволяет в реальном времени отслеживать такие параметры, как:

• напряжение питания модуля,
• температуру,
• ток смещения лазера,
• мощность передаваемого (TX) и принимаемого (RX) оптического сигнала.

Функция DDM помогает диагностировать состояние оптической системы и линии связи, также своевременно выявлять отклонения, которые могут привести к сбоям. Для работы функции поддержка DDM должна быть реализована как в самом трансивере, так и в сетевом оборудовании (например, в коммутаторе).
