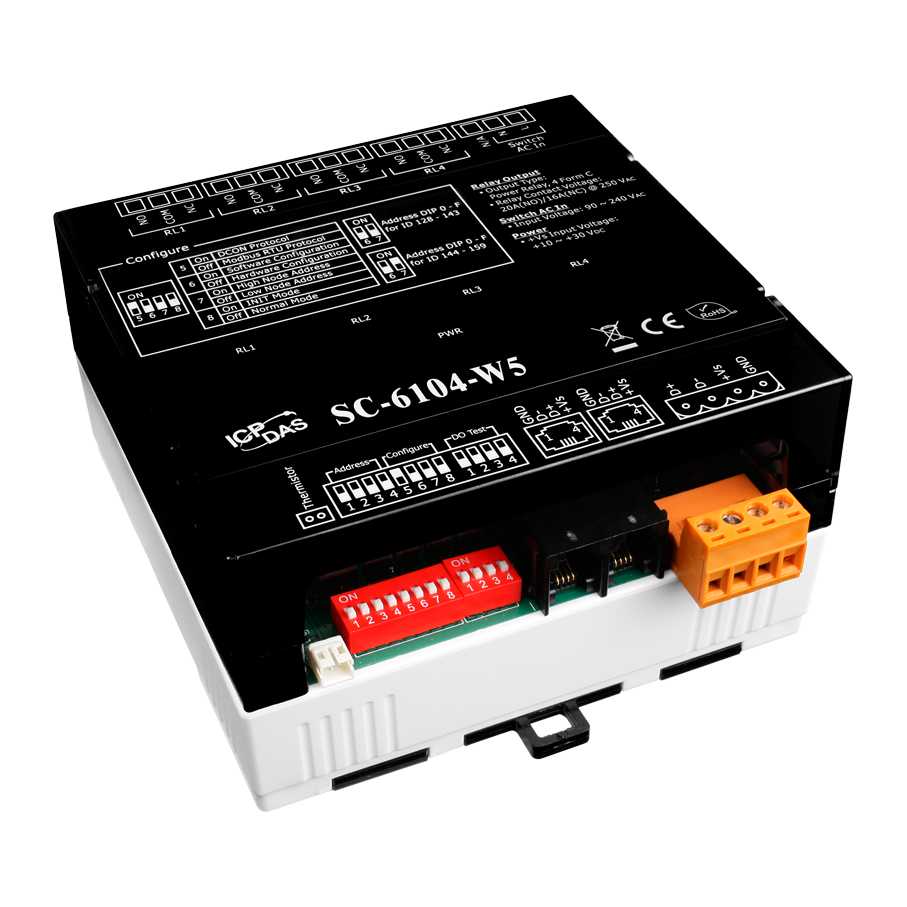

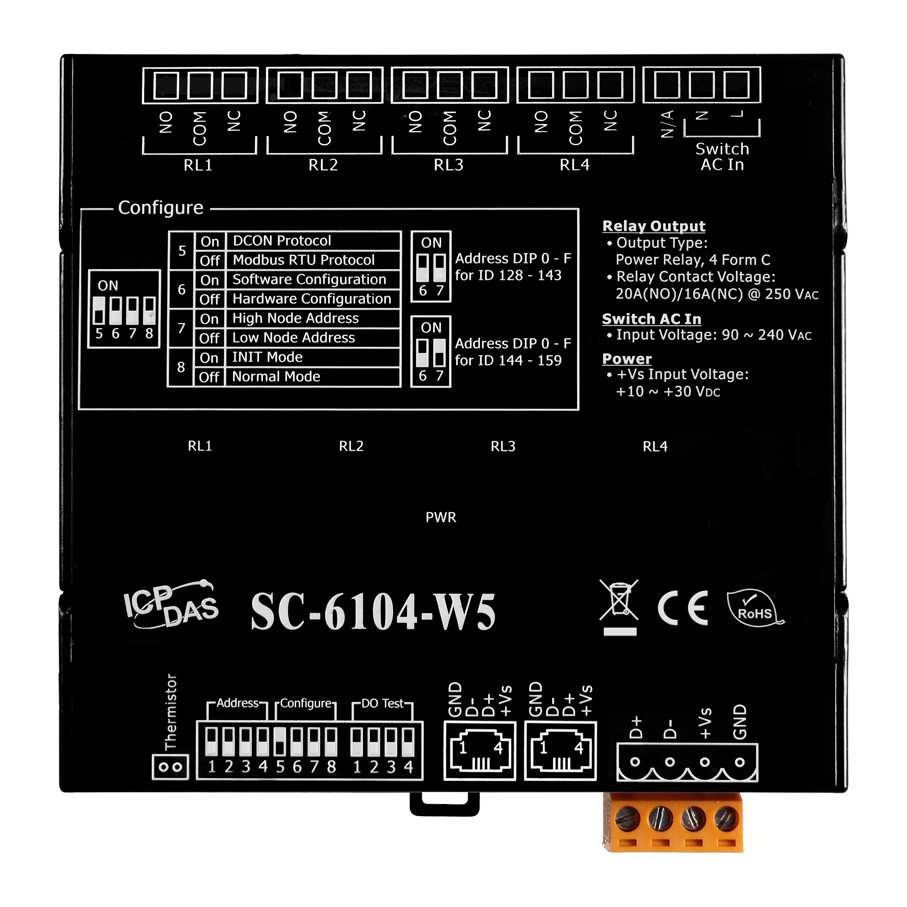

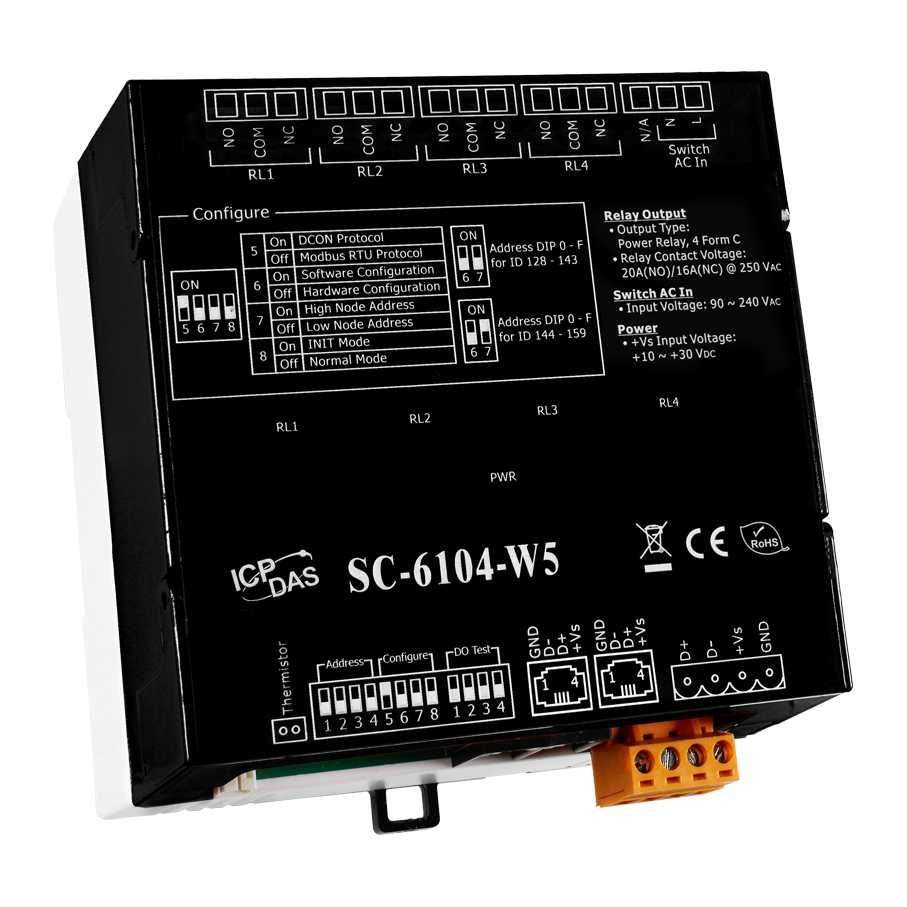

SC-6104-W5 CR Модуль управления освещением с 1 каналом дискретного ввода и 4 каналами релейного вывода

Габаритные размеры, мм

116 x 122 x 64

Индикаторы ввода/вывода

4 индикатора для каналов дискретного ввода

Потребление тока

100 мА при 24 В пост.тока (2.4 Вт макс.)

Количество каналов датчика

1

Артикул полный

00-06105339

Сторожевой таймер

Аппаратное значение: 128 ~ 159, Программное значение: 0 ~ 255 * Для Modbus RTU адрес 0 автоматически изменится на 1 

Тип каналов дискретного ввода

90 ~ 240 В перем.тока 

Входное сопротивление

68 кОм, 1 Вт 

Количество каналов дискретного ввода

1 

Напряжение в закрытом состоянии

60 В перем.тока 

Напряжение в открытом состоянии

85 В перем.тока 

Монтаж

На DIN-рейку 

Количество каналов релейного вывода

4 

Механическая износостойкость

10000000 переключений 

Установка значения при подаче питания

Есть 

Время восстановления

10 мс макс. 

Электрическая износостойкость

100000 переключений 

Нагрузочная способность реле

20 А (нормально открытый)/16А (нормально закрытый) при 250 В перем. (Рекомедуемый рабочий ток 5 А) 

Время переключения реле

20 мс макс. 

Рабочее напряжение

250 В перем. или 30 В пост. 
10 ~ 30 В пост.тока 

Тип каналов релейного вывода

Силовое реле, 4 Form C 

Системные индикаторы

1 индикатор питания 

Разъем электропитания

RJ-11 (6P4C или 6P6C)/4-контактный разъем с винтовой фиксацией 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Температура хранения, °C

-30 ~ +80 

Рабочая температура, °C

-25 ~ +75 

Разъем последовательного порта

RJ-11 (6P4C или 6P6C)/4-контактный разъем с винтовой фиксацией 

i18n::field-data_format

(N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) 

Скорость передачи данных, бит/с

Аппаратное значение: фиксированные 9600, Программное значение: 1200 ~ 115200 

Интерфейс

RS-485 

Протоколы последовательной связи

Modbus RTU 
DCON 

Изоляция каналов внутренней логики

5000 Vrms 

Защита EFT (IEC 61000-4-4)

±1 кВ для линии питания и канала связи 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 

Интерфейс управления

Локальное и удаленное управление состоянием реле (Вкл/Выкл) 

Тип

Термистор 

Рабочая температура датчика, °C

-40 ~ +80 

Допустимое температурное отклонение

±0.3°C при 25°C, макс. ±2°C 

Тип устройства

Модуль дискретного ввода 
Модуль дискретного вывода 

Тип каналов

Дискретный ввод 
Релейный вывод
