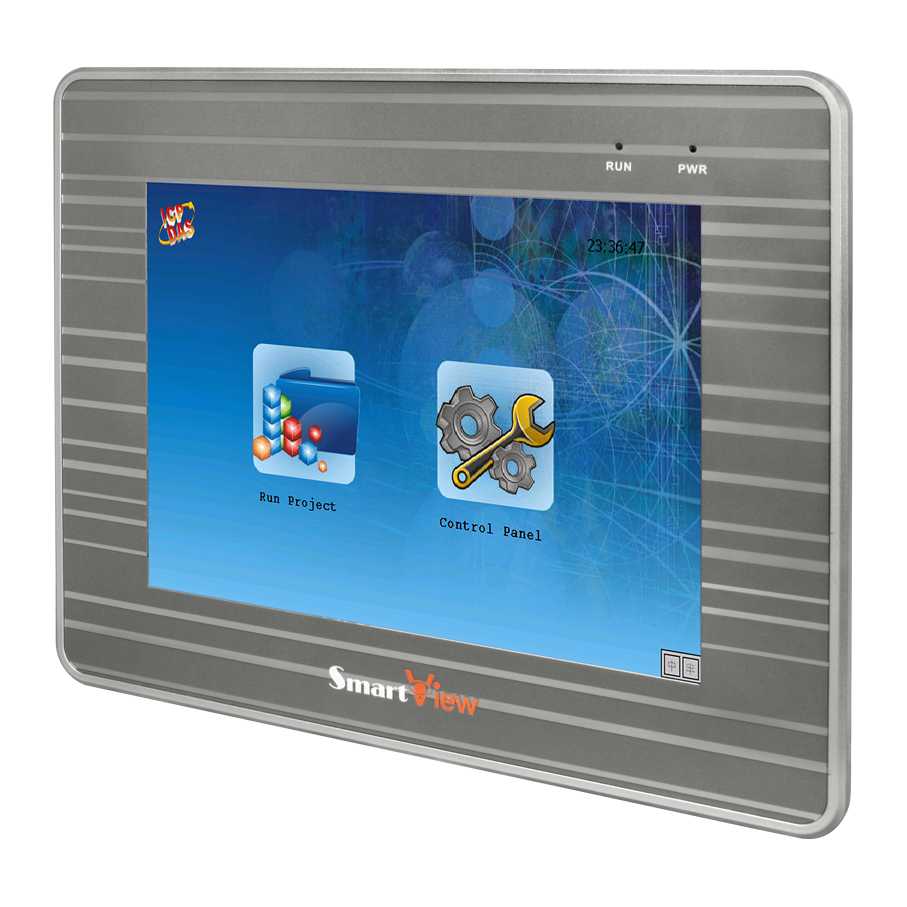

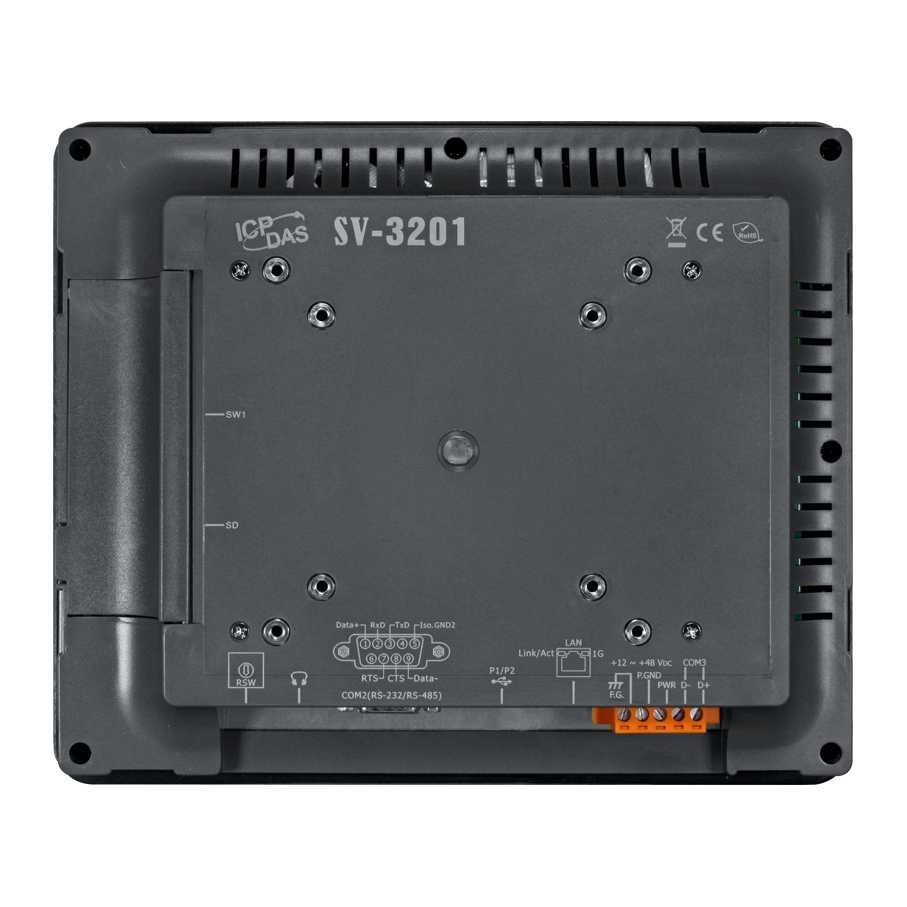

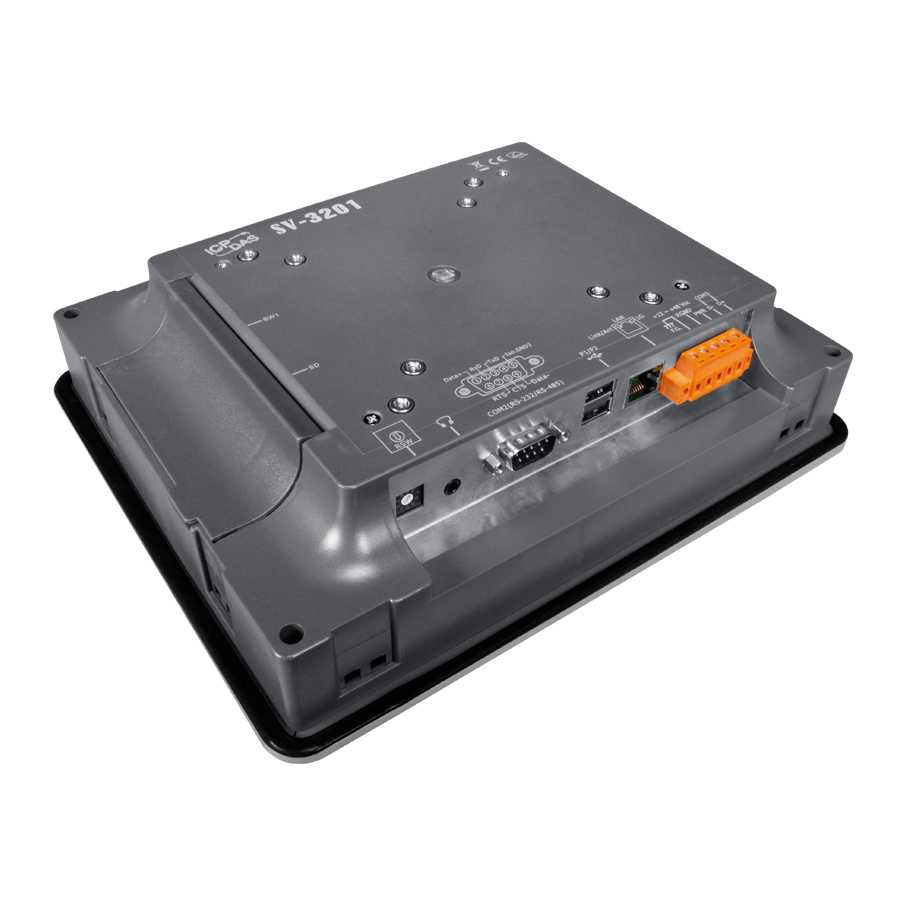

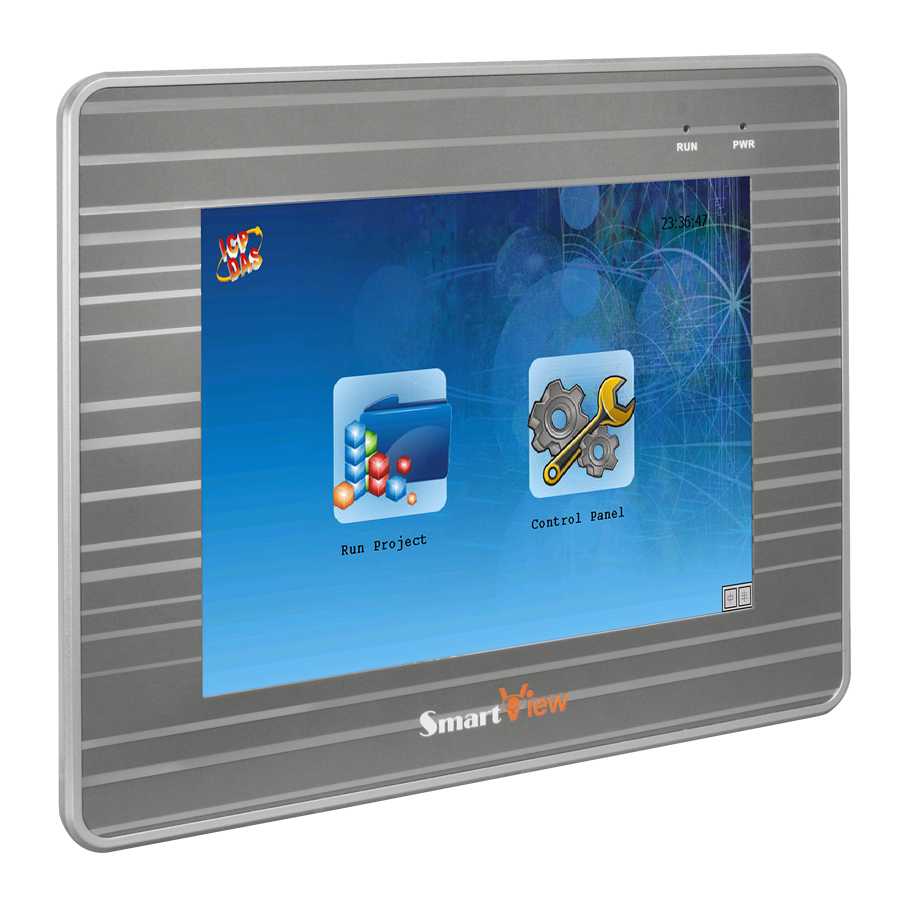

SV-3201 Панельный контроллер SmartView, диагональ 8.4'', ОС Linux

Артикул полный

00-06125523

Габаритные размеры, мм

249 x 207 x 64

Потребление тока

7.5 Вт

Количество портов RS-485

1

Количество портов RS-232/485

1

Количество USB-портов

2

Размер монтажного отверстия, мм

235 x 193, ± 1

MRAM

128 Кб

i18n::field-header

SV-3201 сенсорная панель

i18n::field-content

Панельный контроллер SmartView, оснащённый жидкокристаллическим дисплеем с диагональю 8.4 дюйма

Сенсорная панель | Описание

SV-3201 – это сенсорный панельный контроллер на базе ОС Linux, оснащённый жидкокристаллическим дисплеем с диагональю 8.4 дюйма. Отвечая требованиям по контролю и интеграции среды Industrial 4.0, он поддерживает различные интерфейсы связи: Ethernet, PoE, RS-232 и RS-485. Благодаря прочной конструкции с классом защиты NEMA 4/IP65, сенсорный панельный контроллер SmartView подходит для работы в жёстких условиях окружающей среды.

SV-3201 предоставляет среду разработки Creator, которая обеспечивает работу с дисплеем терминала HMI и оснащена встроенным логическим управлением (Macro) для работы в различных условиях. Datalog обладает высокой гибкостью, обеспечивает непрерывную запись данных и возможность экспорта данных в CSV-файлы.
Также сенсорная панель поддерживает внешние носители информации, такие как USB-накопитель и MicroSD-карты памяти, что облегчает доступ к файлам для последующего внутреннего анализа данных.

Сенсорная панель | Характеристики

• Программное обеспечение HMI IDE: Creator;
• Поддерживает М2М протокол MQTT;
• Позволяет легко подключаться к устройствам IoT;
• Жидкокристаллический дисплей с диагональю 8.4 дюйма;
• Разрешение экрана: 800х600;
• Резистивная сенсорная панель;
• Передняя панель с классом защиты NEMA 4/IP65;
• Температурный диапазон: от -10°C до +60 °C.

Чтобы купить сенсорный панельный контроллер SV-3201, отправьте запрос по электронной почте ipc@nnz.ru или свяжитесь с отделом продаж по телефонам, указанным в разделе контакты.

Доставка панельных контроллеров производится во все города России. Отгрузка со склада выполняется курьерскими/транспортными компаниями, информацию уточняйте у персонального менеджера.

Контакты технической поддержки ICP DAS: e-mail: ipc@nnz.ru

Тип матрицы

LCD 

Разрешение экрана

800 x 600 

Диагональ экрана

8.4'' 

Продолжительность работы лампы подсветки, час

50 000 

Яркость экрана

400 кд/кв.м 

Сенсорное управление

5-проводное, резистивное 

Контрастность

500:1 

Рабочее напряжение

12 ~ 48 В пост. или 48 В пост. по PoE 

Питание по PoE

Есть, IEEE 802.3af, Class1 

Тип устройства

Контроллер 

Часы реального времени

Есть 

Сторожевой таймер

Есть 

Монтаж

VESA 75 
Панельный 

Температура хранения, °C

-20 ~ +70 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-10 ~ +60 

Порты Ethernet

1 x Ethernet 10/100/1000 Base T(X) (разъем RJ45) 

Протоколы Ethernet

Modbus TCP 
MQTT 

Изоляция последовательной линии

2.5 кВ 

Протоколы последовательной связи

Modbus RTU (Master) 

Защита лицевой панели

NEMA4 / IP65 

Напряжение изоляции, В

1000 

Стандарт USB

USB 2.0 

Flash-память

512 Мб 

Память EEPROM

16 Кб 

Процессор

RISC 

SDRAM

512 Мб 

Карта памяти

SD-карта 

Комплект поставки

Устройство
