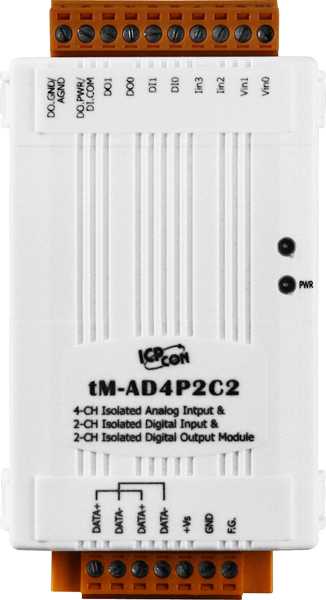

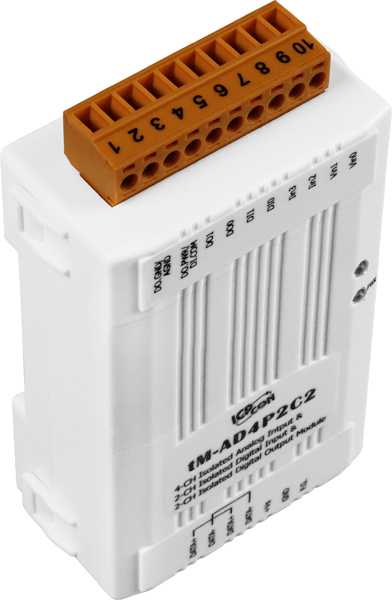

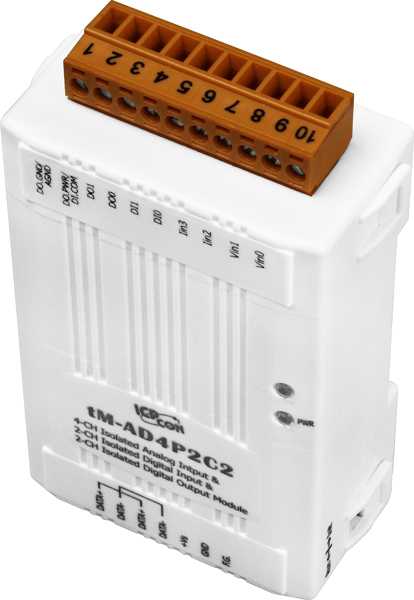

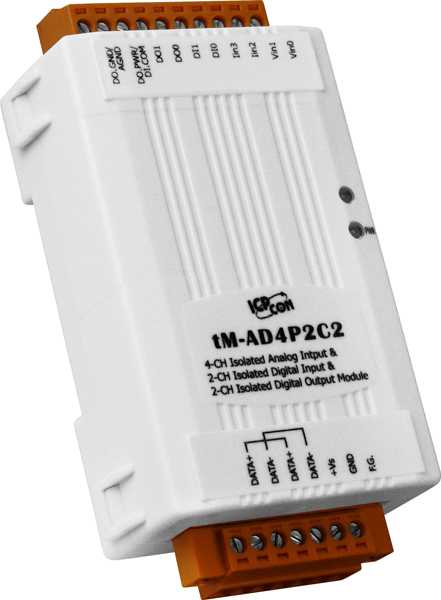

tM-AD4P2C2 CR Модуль с 4 каналами AI, 2 DI, 2 DO

Артикул полный

00-06097045

Габаритные размеры, мм

52 x 98 x 27

Температурный дрейф нуля

±20 мкВ/°C

Температурный дрейф шкалы

±25 ppm/°C

Частота дискретизации

Ускоренный режим: 12 бит Обычный режим: 14 бит

Количество портов RS-485

1

Количество каналов дискретного ввода

2 

Защита от перенапряжения

70 В 
120 В пост. 
60 В пост. 

Тип каналов дискретного ввода

Влажный контакт (Source) 

Напряжение лог. 1

+3.5 ~ +50 В 

Входное сопротивление

10 кОм 
10 МОм 

Напряжение лог. 0

1 В макс. 

Комплект поставки

Устройство 
краткое руководство пользователя 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 

Изоляция каналов внутренней логики

2500 В пост.тока 

Защита по току

Есть, 50 мА при 110 В пост. 

Тип каналов аналогового ввода

Потенциальные 

Количество каналов АЦП

2 

Точность АЦП

Ускоренный режим: ±0.5% от полного диапазона 
Обычный режим: ±0.1% от полного диапазона 

Диапазон входных сигналов по току

±20 мА 
0 ~ 20 мА 
4 ~ 20 мА 

Диапазон входных сигналов по напряжению

±5 В 
±10 В 
±2.5 В 
±1 В 

Разрешение АЦП

12 бит 
14 бит 

Защита от короткого замыкания

Есть 

Установка безопасного значения

Есть 

Установка значения при подаче питания

Есть 

Количество каналов дискретного вывода

2 

Напряжение нагрузки

+3.5 ~ +50 В пост. 

Максимальная нагрузка на канал

700 мА 

Тип каналов дискретного вывода

Sink 
Тип 'открытый коллектор' 

Максимальное разрешение счетчика

16 бит 

Минимальная ширина импульса

10 мс 

Максимальная частота входного сигнала

50 Гц 

Тип устройства

Модуль дискретного ввода 
Модуль дискретного вывода 
Модуль аналогового ввода 

Рабочая влажность, %

10 ~ 95, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-30 ~ +75 

Скорость передачи данных, бит/с

115200 макс. 

i18n::field-data_format

(N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) 

Протоколы последовательной связи

Modbus ASCII 
DCON 
Modbus RTU
