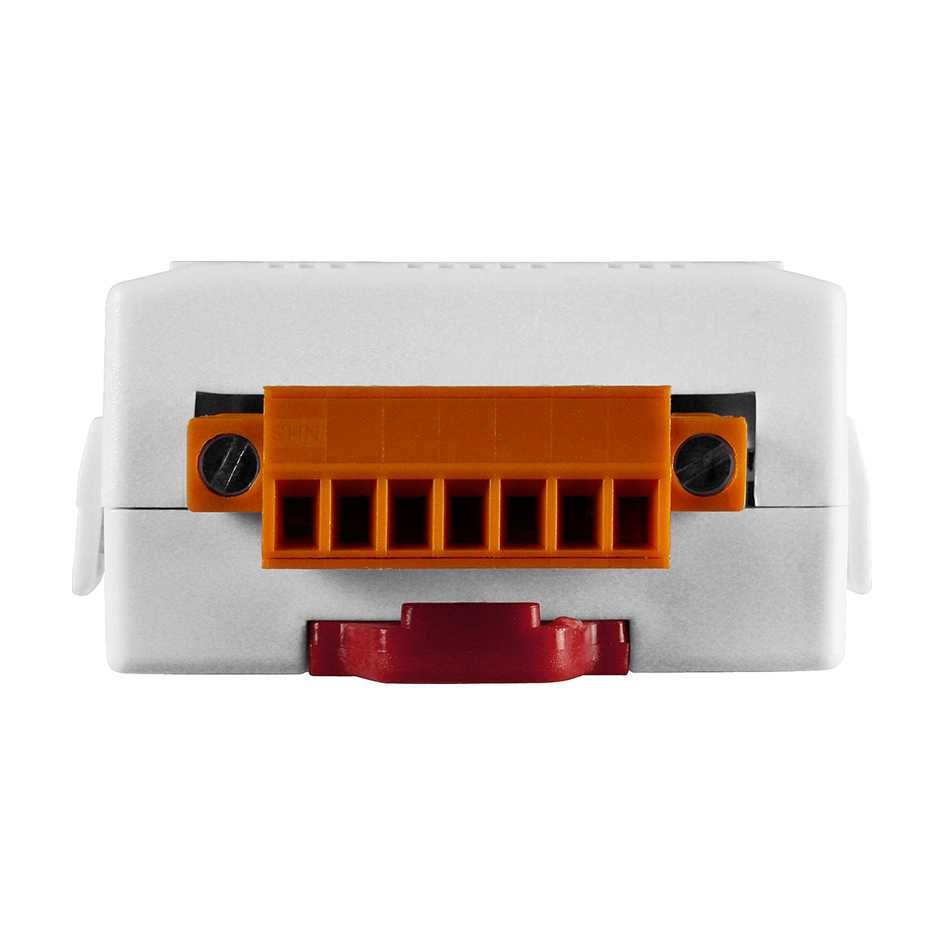

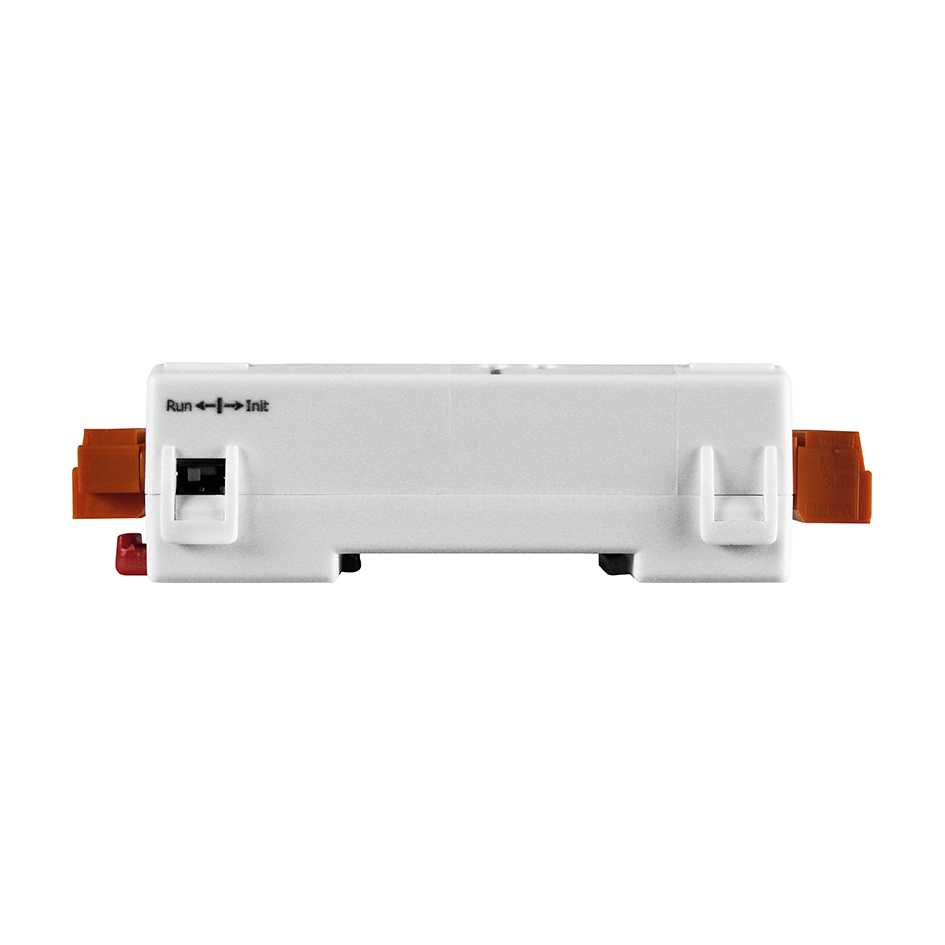

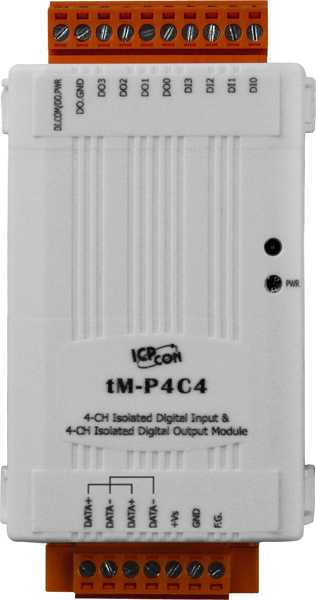

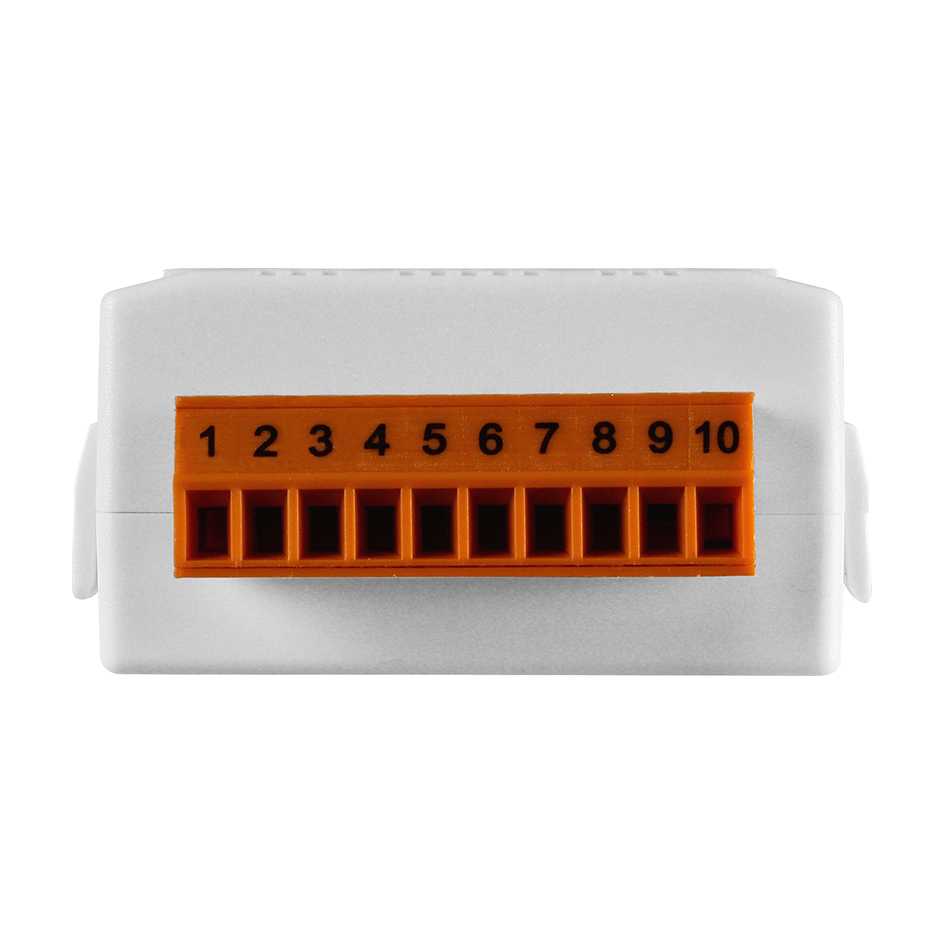

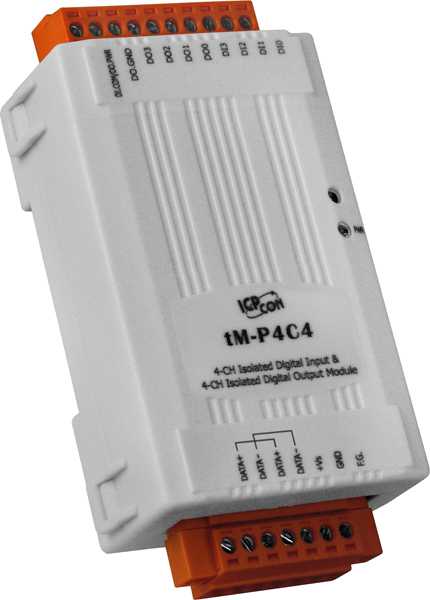

tM-P4C4 CR Модуль с 4 каналами изолированного DI и 3 изолированного DO (Sink)

Артикул полный

00-06076218

Габаритные размеры, мм

52 x 98 x 27

Количество портов RS-485

1

Светодиодные индикаторы

Индикатор питания

Потребление тока

1 Вт

Сторожевой таймер

Есть, Модуль (2.3 секунд), Передача данных (Программно) 

Количество каналов дискретного ввода

4 

Защита от перенапряжения

±70 В пост. 
60 В пост. 

Тип каналов дискретного ввода

Влажный контакт (Source) 

Напряжение лог. 1

+3.5 ~ +50 В 

Входное сопротивление

10 кОм, 0.66 Вт 

Напряжение лог. 0

+1 В макс. 

Комплект поставки

Устройство 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Изоляция каналов внутренней логики

3750 В пост.тока 

Установка безопасного значения

Есть, настраивается программно 

Установка значения при подаче питания

Есть, настраивается программно 

Количество каналов дискретного вывода

4 

Напряжение нагрузки

+3.5 ~ +50 В пост. 

Максимальная нагрузка на канал

700 мА 

Тип каналов дискретного вывода

Тип 'открытый коллектор', изолированный 

Максимальное разрешение счетчика

16 бит 

Минимальная ширина импульса

5 мс 

Максимальная частота входного сигнала

100 Гц 

Тип устройства

Модуль дискретного ввода 
Модуль дискретного вывода 

Рабочая влажность, %

10 ~ 95, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-30 ~ +75 

Скорость передачи данных, бит/с

115200 макс. 

i18n::field-data_format

(N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) 

Протоколы последовательной связи

Modbus ASCII 
DCON 
Modbus RTU 

Защита от неверной полярности

Есть 

Рабочее напряжение

10 ~ 30 В пост.тока
