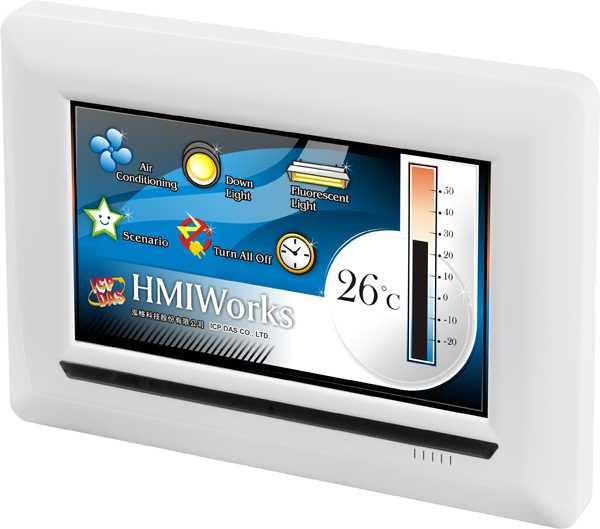

TPD-703 CR Сенсорная панель оператора, диагональ 7'', PoE, 16 Мб RAM, 2 COM-порта

Артикул полный

00-06104517

Габаритные размеры, мм

217 x 153 x 33

Потребление тока

3.6 Вт

Количество портов RS-485

1

Количество портов RS-232

1

i18n::field-header

TPD-703 CR сенсорная панель оператора

i18n::field-content

Сенсорная операторская панель, оснащённая жидкокристаллическим резистивным TFT-дисплеем с диагональю 7 дюймов

Панель оператора HMI | Описание

TPD-703 CR – это панель оператора, предназначающаяся для автоматизации зданий и жилых помещений, оснащённая 7-дюймовым цветным сенсорным TFT-экраном. Она монтируется на стену и подключается к обычной электрической розетке. Кроме того, сенсорная операторская панель легко интегрируется с разнообразными модулями ввода-вывода, поддерживает 1 порт RS-232, 1 порт RS-485, PoE и RTC, обладает современным элегантным дизайном. Эта панель станет идеальным решением для модернизации и перехода с механического управления на интеллектуальное.

Для пользователей PLC, HMIWorks предоставляет Ladder Designer. Для пользователей IT, предоставляется языковая среда C. Требуется не более 30 минут, чтобы научиться создавать приложения для TPD-703 CR с использованием Ladder Designer.

Сенсорная операторская панель | Характеристики

• Идеальное соотношение цены и качества;
• Цветной сенсорный экран с высоким разрешением;
• Поддержка PoE;
• Поддержка RTC;
• Бесплатный инструмент разработки HMIWorks;
• Поддержка языка программирования С и Ladder Designer;
• Поддержка пользовательского протокола связи (на языке C);
• Протокол Modbus TCP/RTU.

Чтобы купить сенсорную панель оператора TPD-703 CR, отправьте запрос по электронной почте ipc@nnz.ru или свяжитесь с отделом продаж по телефонам, указанным в разделе контакты.

Доставка панелей оператора производится во все города России. Отгрузка со склада выполняется курьерскими/транспортными компаниями, информацию уточняйте у персонального менеджера.

Контакты технической поддержки ICP DAS: e-mail: ipc@nnz.ru

Тип матрицы

TFT 

Разрешение экрана

800 x 480 

Диагональ экрана

7'' 

Продолжительность работы лампы подсветки, час

20000 часов 

Яркость экрана

250 кд/кв.м 

Сенсорное управление

4-проводное, резистивное 

Рабочее напряжение

12 ~ 48 В пост. или 48 В пост. по PoE 

Питание по PoE

Есть, IEEE 802.3af, Class1 

Тип устройства

Панель оператора 

Часы реального времени

Есть 

Процессор

32-битный RISC CPU 

Монтаж

настенный 

Температура хранения, °C

-20 ~ +70 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-10 ~ +60 

Порты Ethernet

1 x Ethernet 10/100 Base T(X) (разъем RJ45) 

Защита лицевой панели

IP40 

Расширения памяти

16 Мб SDRAM/16 Мб Flash 

Зуммер

Есть 

Комплект поставки

Устройство 
краткое руководство пользователя
