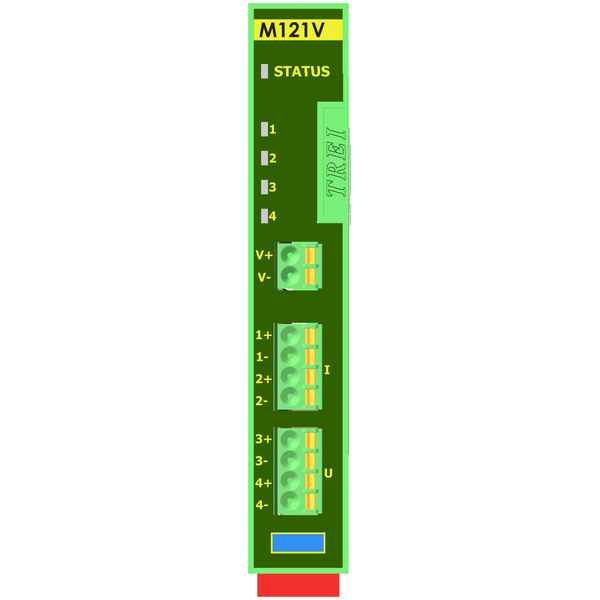

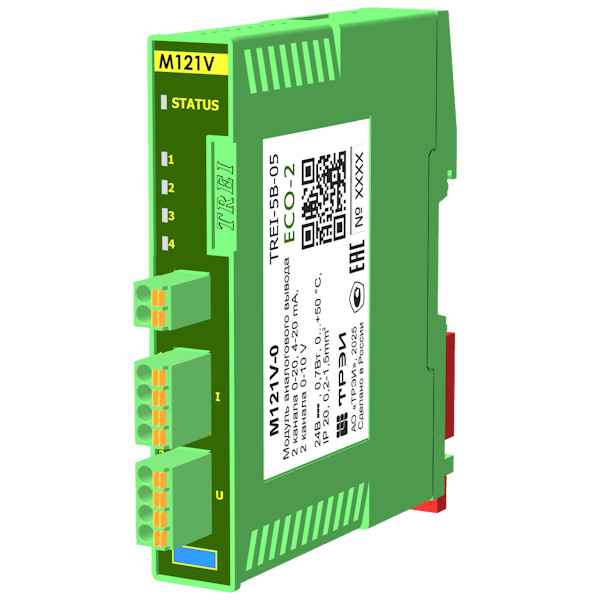

Модуль аналогового вывода тока и напряжения M121V содержит 4 канала: 2 канала для вывода сигналов тока 0-20 мА, 4-20 мА и 2 канала напряжения 0-10 В.
Выбор рабочего диапазона осуществляется программно. Вывод тока и напряжения осуществляется на разные клеммы модуля. Установка величины выходного тока или напряжения каналов осуществляется программно
|
Параметр
|
Значение
|
|||
|---|---|---|---|---|
|
Число каналов
|
2
|
2
|
||
|
Тип канала
|
AO.0-20mA
|
AO.4-20mA
|
AO.0-10V
|
|
|
Диапазон выходного сигнала
|
от 0 до 20 мА
|
от 4 до 20 мА
|
от 0 до 10 В
|
|
|
Пределы допускаемой погрешности основной приведенной, %
дополнительной приведенной температурной, %/10 оС |
± 0,1
± 0,05 |
|||
|
Время преобразования, мс
|
0,1
|
|||
|
Разрядность АЦП, разрядов
|
16
|
|||
|
Напряжение холостого хода, В
|
24
|
-
|
||
|
Сопротивление нагрузки, Ом
|
не более 600
|
не менее 1000
|
||
|
Защита от превышения напряжения питания и перемены полярности
|
есть
|
|||
|
Индикация
|
по каждому каналу
|
|||
|
Протокол обмена по шине ST-BUS
|
ST-BUS(N)
|
|||
|
Защита от превышения напряжения питания и перемены полярности
|
есть
|
|||
|
«Горячая» замена модуля
|
есть
|
|||
|
Материал корпуса
|
пластик
|
|||
|
Вариант установки
|
DIN-рейка, тип ТН35
|
|||
|
Температурный диапазон, °C
|
0...50 / -40...50
|
|||
|

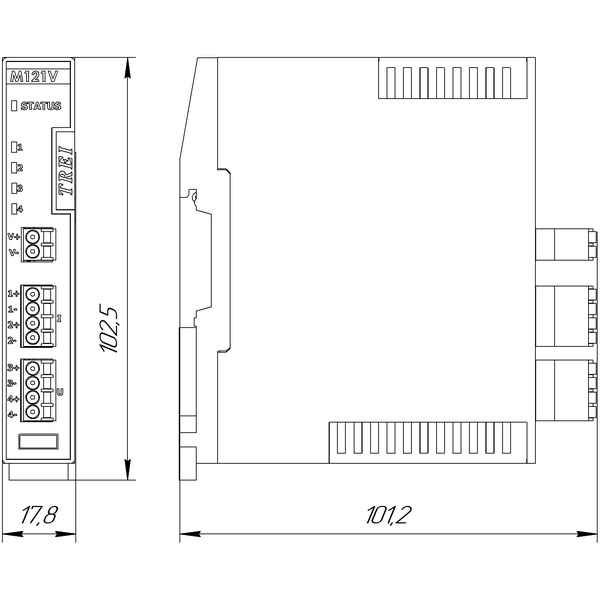

Габариты, мм
|
18 х 102 х 103
|
|||
*полные технические характеристики приведены в руководстве по эксплуатации на устройство
