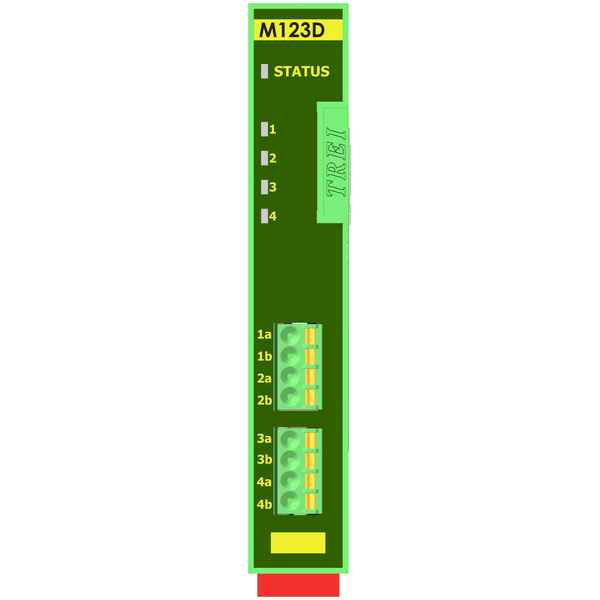

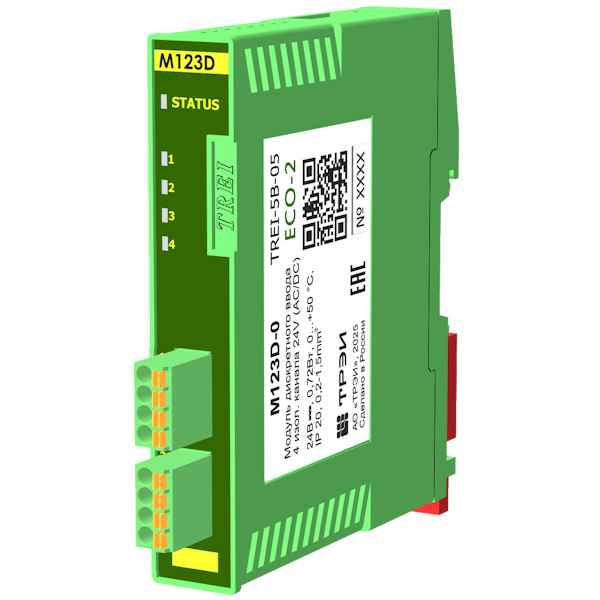

Модуль дискретного ввода M123D с изолированными каналами предназначен для ввода дискретных сигналов напряжением 24 В (AC/DС) постоянного или переменного тока, а также для сбора и передачи информации о состоянии каналов в мастер-модуль по шине ST-BUS.
Модуль дискретного ввода имеет в своем составе 4 канала. Каналы дискретного ввода имеют фильтрацию каждого дискретного канала с задаваемым временем фильтрации отдельно для переднего и заднего фронтов в интервале от 1 мс до 255 мс
|
Параметр
|
Значение
|
|||
|---|---|---|---|---|
|
Тип канала
|
DI-24
|
|||
|
Число каналов
|
4
|
|||
|
Индикация
|
по каждому каналу
|
|||
|
Защита от превышения напряжения питания и перемены полярности
|
есть
|
|||
|
Номинальное входное напряжение, В
|
24 (AC)
24 (DC) |
|||
|
Максимальное входное напряжение, В
|
28 (AC)
|
|||
|
Входной ток канала, мА
- AC (50 Гц) - DC |
14,8 10,5 |
|||
|
Порог срабатывания:
- лог. 0, DC/AC, В - лог. 1, DC/AC, В |
10,6/7,8 10,9/8,3 |
|||
|
Электрическая прочность изоляции, В (DC)
|
между каналами и цепями питания модуля 1500 В,
между каналами 1500 В, между шиной STBUS и внутренними цепями модуля 1000 В |
|||
|
Протокол обмена по шине ST-BUS
|
ST-BUS(N)
|
|||
|
Входной ток канала, мА
|
4,9
|
|||
|
Входной фильтр, мс
|
0-254 (шаг 1 мс)
|
|||
|
Время задержки, мс, не более
|
1
|
|||
|
«Горячая» замена модуля
|
есть
|
|||
|
Материал корпуса
|
пластик
|
|||
|
Вариант установки
|
DIN-рейка, тип ТН35
|
|||
|
Температурный диапазон, °C
|
0...50 / -40...50
|
|||
|
Габариты, мм
|
18 х 102 х 103
|
|||
*полные технические характеристики приведены в руководстве по эксплуатации на устройство
