Модуль аналогового ввода тока и напряжения с каналами с общей точкой M1245A содержит 16 каналов и предназначен для измерения сигналов тока 0-20 мА, 4-20 мА и напряжения 0-10 В.
Выбор рабочего диапазона осуществляется программно. Каждый из 16 каналов может быть использован либо для измерения тока, либо напряжения, при этом ввод тока и напряжения в одном канале осуществляется на разные клеммы модуля
|
Параметр
|
Значение
|
|||
|---|---|---|---|---|
|
Число каналов
|
16
|
|||
|
Тип канала
|
AI.0-20mA
|
AI.4-20mA
|
AI.0-10V
|
|
|
Диапазон измерений
|
от 0 до 20 мА
|
от 4 до 20 мА
|
от 0 до 10 В
|
|
|
Контроль обрыва внешней линии
|
-
|
есть
|
-
|
|
|
Пределы допускаемой погрешности основной приведенной, % дополнительной приведенной температурной, %/10 оС
|
± 0,1
± 0,05 |
|||
|
Время преобразования одного канала/ всех каналов, мс
|
согласно режиму фильтрации, 80 / 640
|
|||
|
Защита каналов от перегрузки
|
токовый ограничитель
|
ограничитель напряжения
|
||
|
Разрядность АЦП, разрядов
|
24
|
|||
|
Входное сопротивление
|
250 Ом
|
не менее 50 кОм
|
||
|
Протокол обмена по шине ST-BUS
|
ST-BUS(N)
|
|||
|
«Горячая» замена модуля
|
есть
|
|||
|
Степень защиты оболочки
|
IP20
|
|||
|
Температурный диапазон, °C
|
0...60 / -40...60
|
|||
|

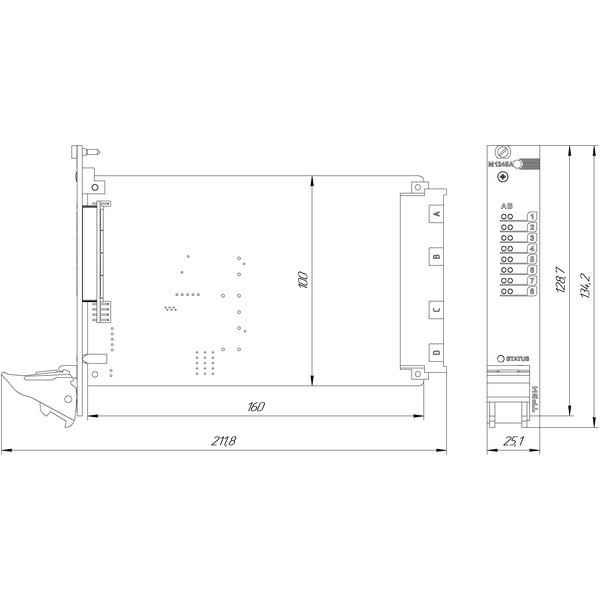

Габариты, мм
|
130 х 25 х 211
|
|||
*полные технические характеристики приведены в руководстве по эксплуатации на устройство
