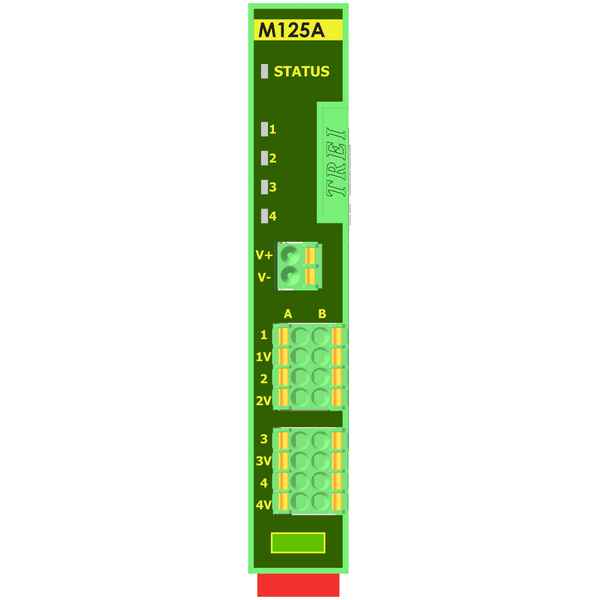

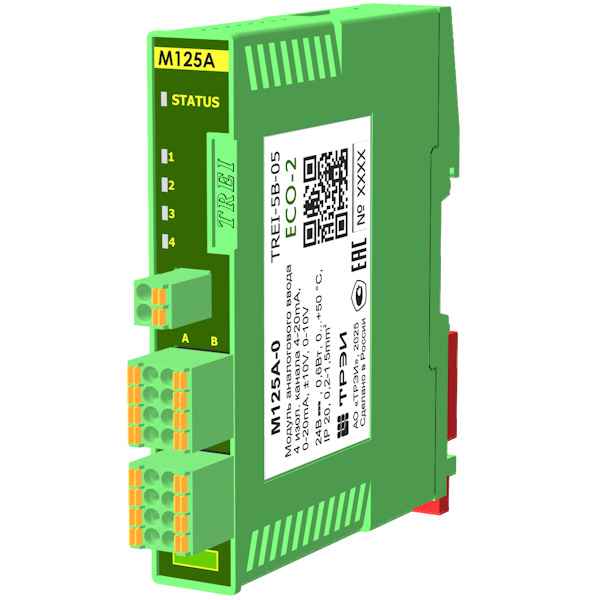

M125A


-
0
-
+
ТРЭИ
Модуль аналогового ввода тока с изолированными каналами M125A содержит 4 канала и предназначен для измерения сигналов тока от 0 до 20 мА, от 4 до 20 мА, от 0 до 10 В, от +10 до -10 В.
Выбор рабочего диапазона осуществляется программно. К модулю могут подключаться как активные, так и пассивные датчики тока
Параметр
Значение
Число каналов
4
Тип канала
AI.0-20mA
AI.4-20mA
AI.0-10V
AI.10V
Диапазон измерений
от 0 до 20 мА
от 4 до 20 мА
от 0 до 10 В
от -10 до +10 В
Контроль обрыва внешней линии
-
есть
-
Перегрузка
20,5 мА
10,5 В
Пределы допускаемой погрешности
основной приведенной, %
дополнительной приведенной температурной, %/10 оС

± 0,1
± 0,05
Защита каналов от перегрузки
токовый ограничитель
ограничитель напряжения
Разрядность АЦП, разрядов
16
Входное сопротивление
не более 250 Ом
не менее 50 кОм
Индикация
по каждому каналу
Протокол обмена по шине ST-BUS
ST-BUS(N)
«Горячая» замена модуля
есть
Материал корпуса
пластик
Вариант установки
DIN-рейка, тип ТН35
Температурный диапазон, °C
0...50 / -40...50

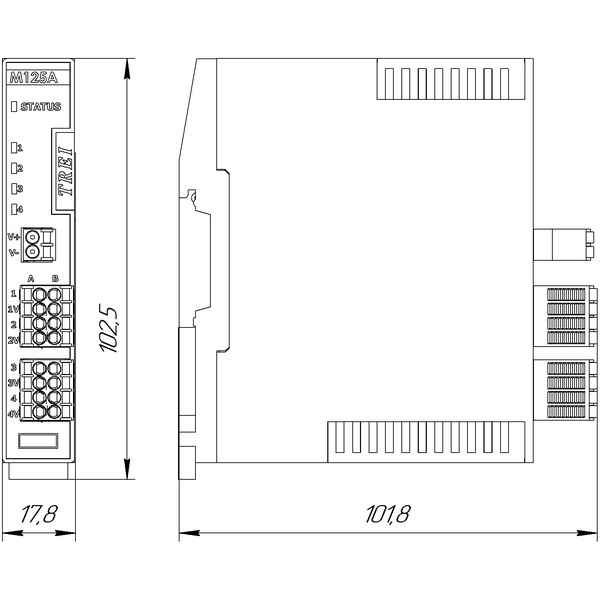

Габариты, мм
18 х 102 х 103

*полные технические характеристики приведены в руководстве по эксплуатации на устройство
