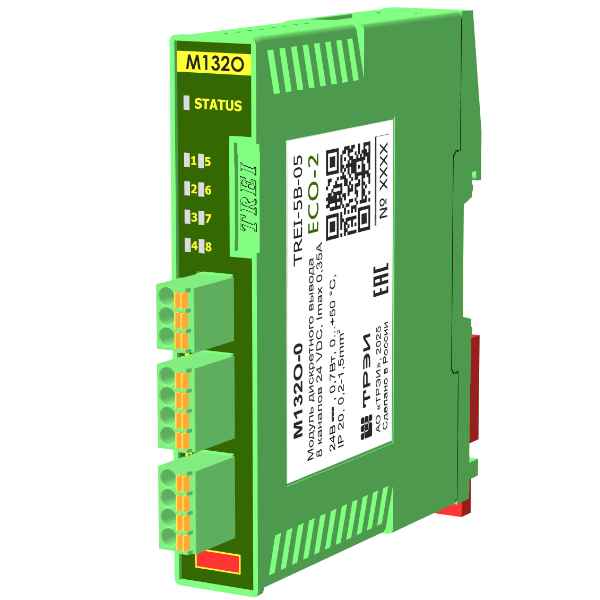

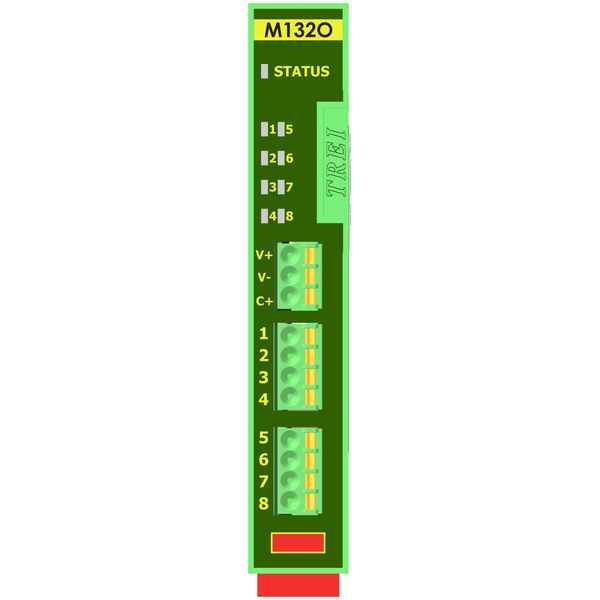

Модуль дискретного вывода M132O с каналами с общей точкой предназначен для коммутации электрических цепей постоянного тока с напряжением 24 В.
Модуль дискретного вывода имеет в своем составе 8 каналов дискретного вывода. Каналы модуля подключаются по схеме с общим «плюсом» на нагрузках.
В модуле M132O предусмотрена функция интеллектуальной защиты каналов дискретных выходов
|
Параметр
|
Значение
|
|||
|---|---|---|---|---|
|
Тип канала
|
DO-03-P
|
|||
|
Число каналов
|
8
|
|||
|
Диапазон коммутируемого напряжения, В
|
24 (-15...+20 %)
|
|||
|
Максимальный коммутируемый ток, А
- на один канал; - на весь модуль |
0,35
2,8 |
|||
|
Род тока
|
постоянный
|
|||
|
Номинальный ток утечки канала, мкА
|
5
|
|||
|
Индикация
|
по каждому каналу
|
|||
|
Защита от превышения напряжения питания и перемены полярности
|
есть
|
|||
|
«Интеллектуальная» защита выходов от КЗ и перегрузки
|
есть
|
|||
|
Напряжение питания (DC), В
– модуля; – каналов модуля |
24 (-15...+20 %)
|
|||
|
Протокол обмена по шине ST-BUS
|
ST-BUS(N)
|
|||
|
«Горячая» замена модуля
|
есть
|
|||
|
Материал корпуса
|
пластик
|
|||
|
Вариант установки
|
DIN-рейка, тип ТН35
|
|||
|
Температурный диапазон, °C
|
0...50 / -40...50
|
|||
|

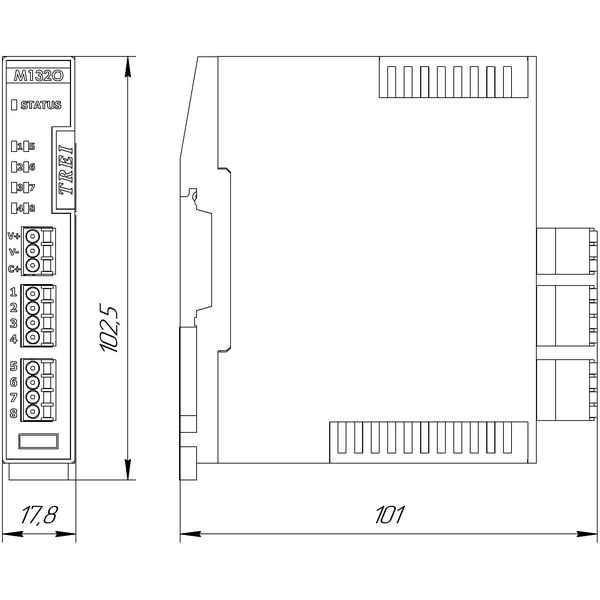

Габариты, мм
|
18 х 102 х 103
|
|||
*полные технические характеристики приведены в руководстве по эксплуатации на устройство
