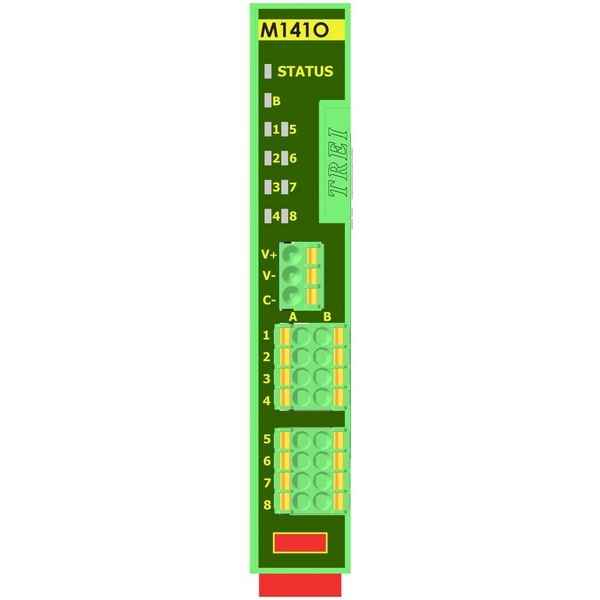

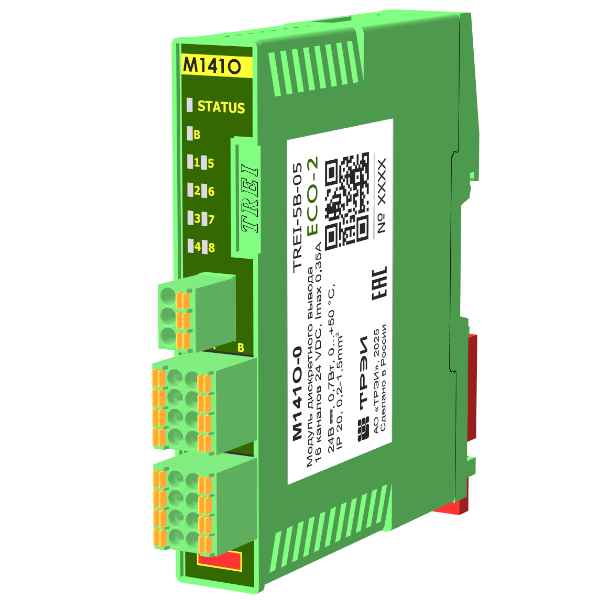

Модуль дискретного вывода M141O с каналами с общей точкой предназначен для коммутации электрических цепей постоянного тока с напряжением 24 В.
Модуль дискретного вывода имеет в своем составе 16 каналов дискретного вывода. Каналы модуля могут подключаться по схеме с общим «минусом» на нагрузках
В модуле M141O предусмотрена функция интеллектуальной защиты каналов дискретных выходов
|
Параметр
|
Значение
|
|||
|---|---|---|---|---|
|
Тип канала
|
DO-03-N
|
|||
|
Число каналов
|
16
|
|||
|
Диапазон коммутируемого напряжения, В
|
24 (-15...+20 %)
|
|||
|
Максимальный коммутируемый ток на один канал, А
|
0,35
|
|||
|
Род тока
|
постоянный
|
|||
|
Номинальный ток утечки канала, мкА
|
5
|
|||
|
Индикация
|
по каждому каналу
|
|||
|
Защита от превышения напряжения питания и перемены полярности
|
есть
|
|||
|
«Интеллектуальная» защита выходов от КЗ и перегрузки
|
есть
|
|||
|
Защита выходов от перегрева
|
есть
|
|||
|
Диагностика линии на обрыв и КЗ
|
-
|
|||
|
Контроль питания внешних цепей
|
есть
|
|||
|
Сопротивление нагрузки, Ом
|
более 80
|
|||
|
Напряжение питания (DC), В
– модуля; – каналов модуля |
24 (-15...+20 %)
|
|||
|
Протокол обмена по шине ST-BUS
|
ST-BUS(N)
|
|||
|
«Горячая» замена модуля
|
есть
|
|||
|
Материал корпуса
|
пластик
|
|||
|
Вариант установки
|
DIN-рейка, тип ТН35
|
|||
|
Температурный диапазон, °C
|
0...50 / -40...50
|
|||
|

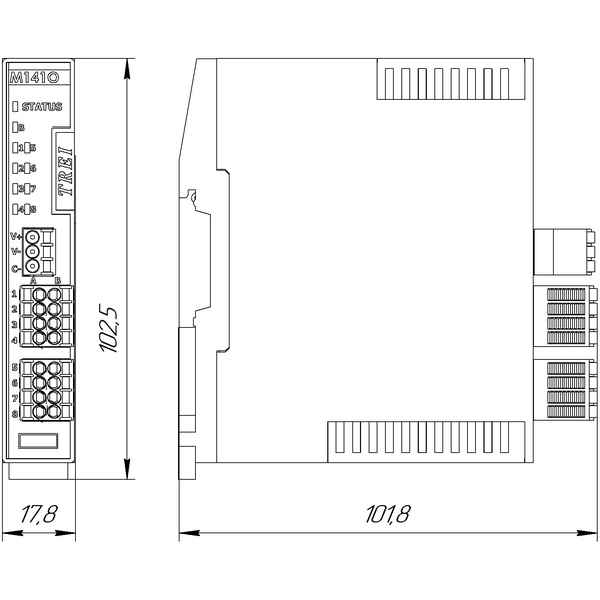

Габариты, мм
|
18 х 102 х 103
|
|||
*полные технические характеристики приведены в руководстве по эксплуатации на устройство
