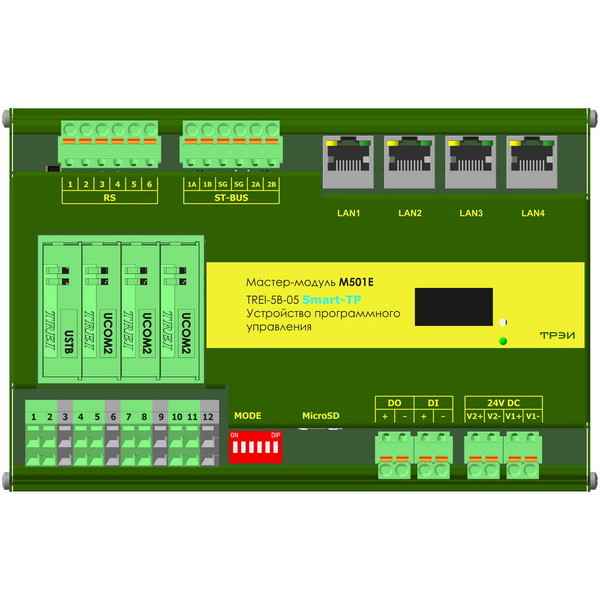

Мастер-модуль M501E предназначен для работы в составе контроллера TREI-5B-05.
Функцией модуля является сбор информации с каналов ввода, программно-логическая обработка полученной информации и выдача управляющих воздействий в каналы вывода, а также организация и поддержание различных коммуникационных протоколов при использовании устройств в комплексах АСУТП
Мастер-модуль M501E имеет ряд следующих отличительных особенностей:
|
Параметр
|
Значение
|
|||
|---|---|---|---|---|
|
Тип процессора
|
ARM
|
|||
|
Тактовая частота процессора, ГГц
|
1,4
|
|||
|
Объем ОЗУ (SDRAM), МБ
|
256
|
|||
|
Тип внешней коммуникационной шины
|
Ethernet, RS-485
|
|||
|
Шина для подключения модулей
|
ST-BUS
|
|||
|
Физическая реализация шины ST-BUS
|
интерфейс RS-485 (полудуплекс, полудуплекс с дублированием)
|
|||
|
Скорость обмена по протоколу ST-BUS(M), кбит/с
|
115,2 / 250 / 625 / 1250 / 2500
|
|||
|
Скорость обмена по протоколу ST-BUS(N), кбит/c
|
115,2 / 250 / 625 / 1250 / 2500 / 5000
|
|||
|
Количество модулей на шине ST-BUS
|
до 254
|
|||
|
Максимальная длина шин ST-BUS и RS-485, м
|
1200
|
|||
|
Количество интерфейсов RS-485/422/232
|
1
|
|||
|
Количество дополнительных интерфейсов RS-485
|
до 8
|
|||
|
Поддерживаемые протоколы обмена данными
|
MODBUS RTU Slave/Master, MODBUS TCP Slave/Master,
OPC UA (сервер), OPC DA (сервер), OPC HDA (сервер), МЭК-104 (сервер) |
|||
|
Встроенные энергонезависимые часы реального времени
|
имеются
|
|||
|
Управление приемниками и передатчиками линий ST-BUS
|
автоматическое
|
|||
|
Рабочая температура, °C
|
-40...60
|
|||
|
Напряжение питания постоянного тока, В
|
24 (-15...+20%)
|
|||
|

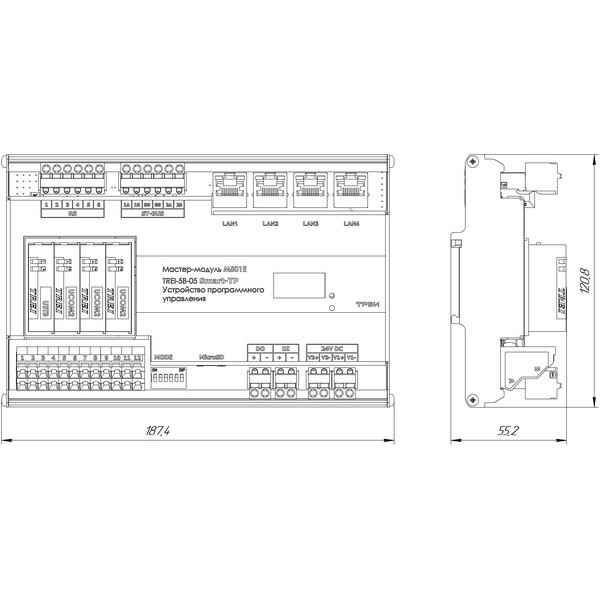

Габариты, мм
|
188 x 121 x 53
|
|||
*полные технические характеристики приведены в руководстве по эксплуатации на устройство
