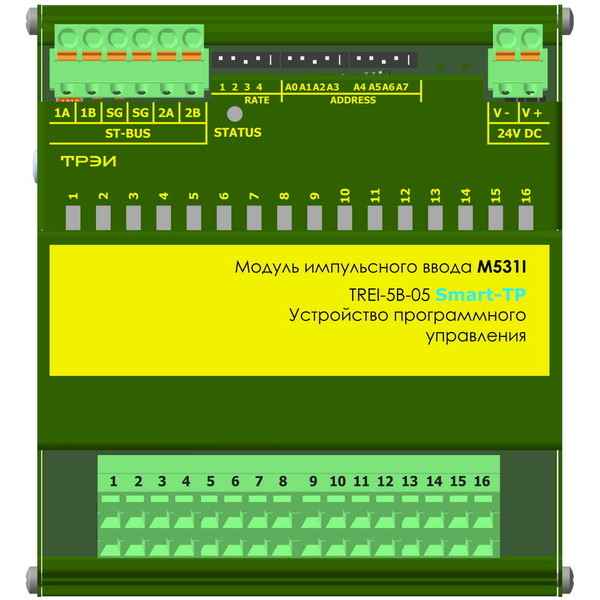

Модуль импульсного ввода M531I с изолированными каналами предназначен для измерения параметров импульсного однополярного сигнала, а также для сбора и передачи информации о состоянии каналов в мастер-модуль.
Модуль позволяет измерять следующие параметры импульсного сигнала:
Все параметры импульсного сигнала измеряются одновременно
|
Параметр
|
Значение
|
|||
|---|---|---|---|---|
|
Тип канала
|
CI.F1
|
|||
|
Число каналов
|
8
|
|||
|
Диапазон измеряемых частот, Гц
|
1-20 000
|
|||
|
Диапазон измерений числа импульсов
|
от 0 до (232-1)
|
|||
|
Минимальная длительность входного импульса и паузы, мкс
|
4
|
|||
|
Пределы допускаемой основной относительной погрешности измерений частоты, %
|
0,01
|
|||
|
Пределы допускаемой абсолютной погрешности счёта импульсов
|
±1 импульс на каждые 100 000 импульсов
|
|||
|
Индикация
|
по каждому каналу
|
|||
|
Входной ток канала, мА, не более
|
6
|
|||
|
Порог срабатывания, В
|
от 0,6 до 24
|
|||
|
Электрическая прочность изоляции В (DC)
|
между каналами и цепями питания 2000 В,
между каналами 2000 В, между шиной ST-BUS и внутренними цепями модуля 1000 В, между всеми цепями и корпусом 1000 В |
|||
|
Время задержки, мс, не более
|
1
|
|||
|
Протокол обмена по шине ST-BUS
|
ST-BUS(N)
|
|||
|
Материал корпуса
|
металл
|
|||
|
Вариант установки
|
DIN-рейка, тип ТН35
|
|||
|
Температурный диапазон, °C
|
0...60 / -60...50
|
|||
|

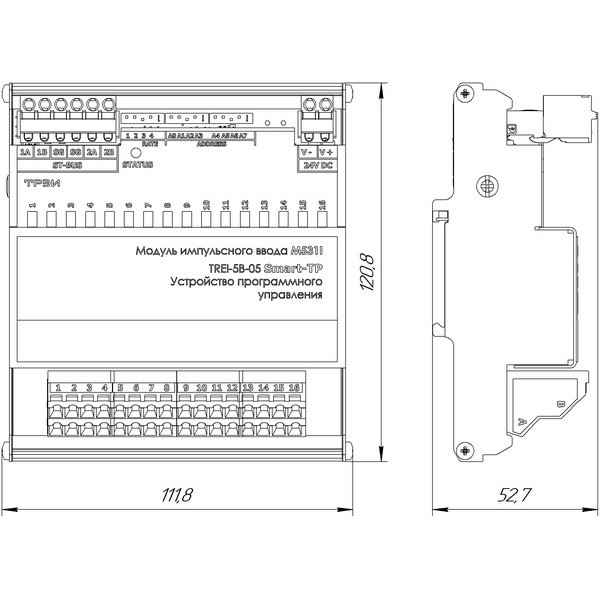

Габариты, мм
|
112 х 121 х 53
|
|||
*полные технические характеристики приведены в руководстве по эксплуатации на устройство
