Модуль дискретного ввода M541D с изолированными каналами предназначен для вывода дискретных сигналов напряжением 24 В постоянного тока, а также для сбора и передачи информации о состоянии каналов в мастер-модуль.
Модуль ввода имеет в своем составе 16 каналов. Каналы дискретного ввода имеют фильтрацию каждого дискретного канала с задаваемым временем фильтрации отдельно для переднего и заднего фронтов в интервале от 1 мс до 255 мс
|
Параметр
|
Значение
|
|||
|---|---|---|---|---|
|
Тип канала
|
RO-220-50
|
|||
|
Число каналов
|
16
|
|||
|
Индикация
|
по каждому каналу
|
|||
|
Тип реле
|
электромеханическое
|
|||
|
Тип выхода
|
переключающиеся контакты
|
|||
|
Номинальное коммутируемое напряжение, В
|
220 (AC/DC)
|
|||
|
Максимальное коммутируемое напряжение, В
|
250 (AC/DC)
|
|||
|
Минимальная коммутируемая мощность/ напряжение/ток, мВт/В/мА
|
500/12/10
|
|||
|
Максимальный коммутируемый ток, А
|
5
|
|||
|
Максимальная коммутируемая мощность (резистивная нагрузка), ВА
|
1500
|
|||
|
Максимальная коммутируемая мощность (индуктивная нагрузка), Вт
|
185
|
|||
|
Механический ресурс, срабатываний
|
107
|
|||
|
Электрический ресурс (коммутация 1500 ВА), срабатываний
|
6x104
|
|||
|
Время включения/выключения, мс, не более
|
5/3
|
|||
|
Электрическая прочность изоляции, В (DC)
|
между каналами и цепями питания модуля 2000 В,
между каналами 1500 В, между шиной ST-BUS и внутренними цепями модуля 1000 В, между всеми цепями и корпусом 1500 В |
|||
|
«Горячая» замена модуля
|
есть
|
|||
|
Материал корпуса
|
металл
|
|||
|
Вариант установки
|
DIN-рейка, тип ТН35
|
|||
|
Температурный диапазон, °C
|
0...60 / -60...50
|
|||
|

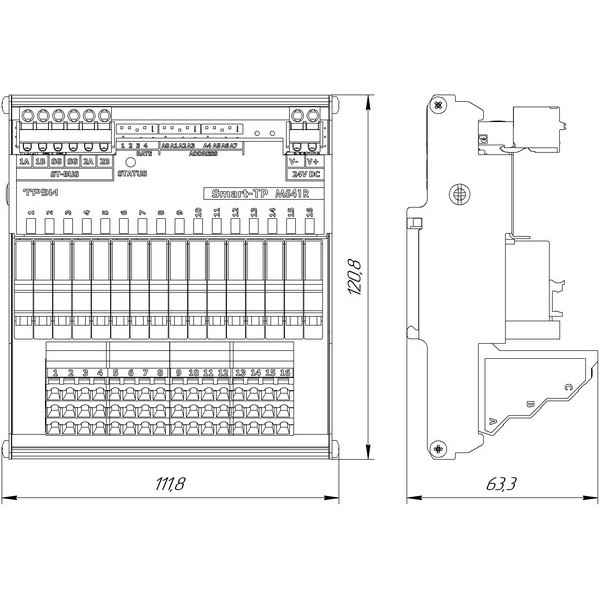

Габариты, мм
|
112 х 121 х 53
|
|||
*полные технические характеристики приведены в руководстве по эксплуатации на устройство
