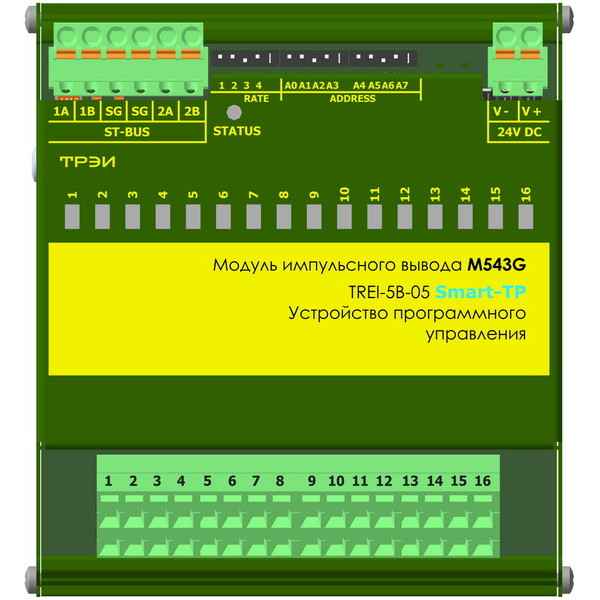

Модуль импульсного вывода с изолированными каналами M543G предназначен для формирования сигналов с широтно-импульсной модуляцией (ШИМ), а также вывода дискретных сигналов.
Модуль поддерживает возможность точной установки пользователем временных параметров формируемого сигнала ШИМ:
Каналы модуля M543G с ШИМ-выходом могут быть программно установлены в одно из 4-х состояний:
|
Параметр
|
Значение
|
|||
|---|---|---|---|---|
|
Тип канала
|
DOH-G
|
|||
|
Число каналов
|
16
|
|||
|
Индикация
|
по каждому каналу
|
|||
|
Диапазон коммутируемого напряжения, В
|
5-32
|
|||
|
Максимальный коммутируемый ток, А
|
2
|
|||
|
Род тока
|
постоянный
|
|||
|
Тип выхода
|
изолированный
|
|||
|
Номинальный ток утечки канала, мкА
|
0,05
|
|||
|
Дискретность задания длительности и периода импульсов (тик), мс
|
0,2
|
|||
|
Максимальная длительность периода импульсов, максимальная длительность импульсов, мс
|
13107
|
|||
|
Минимальная длительность периода импульсов, мс
|
2
|
|||
|
Минимальная длительность импульсов, мс
|
1
|
|||
|
Защита выхода
|
КЗ, перегрузка, перегрев
|
|||
|
Диагностика канала
|
есть
|
|||
|
Электрическая прочность изоляции В (DC)
|
между каналами и цепями питания 2000 В,
между каналами 1500 В, между шиной ST-BUS и внутренними цепями модуля 1000 В, между всеми цепями и корпусом 1500 В |
|||
|
Время задержки, мс, не более
|
0,1
|
|||
|
«Горячая» замена модуля
|
есть
|
|||
|
Материал корпуса
|
металл
|
|||
|
Вариант установки
|
DIN-рейка, тип ТН35
|
|||
|
Температурный диапазон, °C
|
0...60 / -60...50
|
|||
|

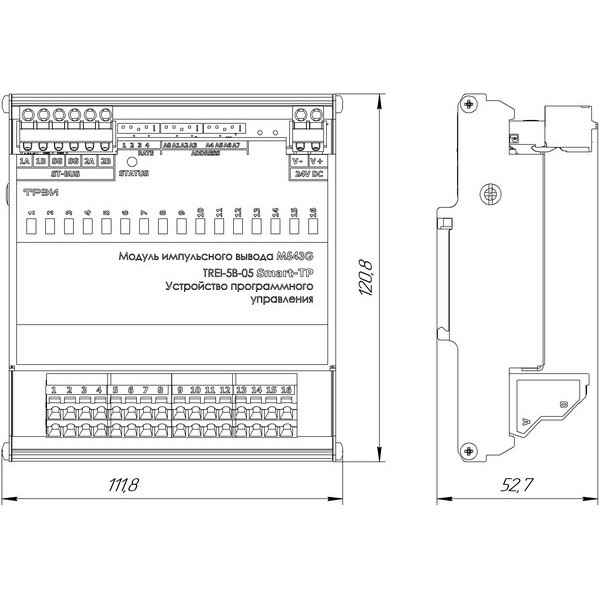

Габариты, мм
|
112 х 121 х 53
|
|||
*полные технические характеристики приведены в руководстве по эксплуатации на устройство
