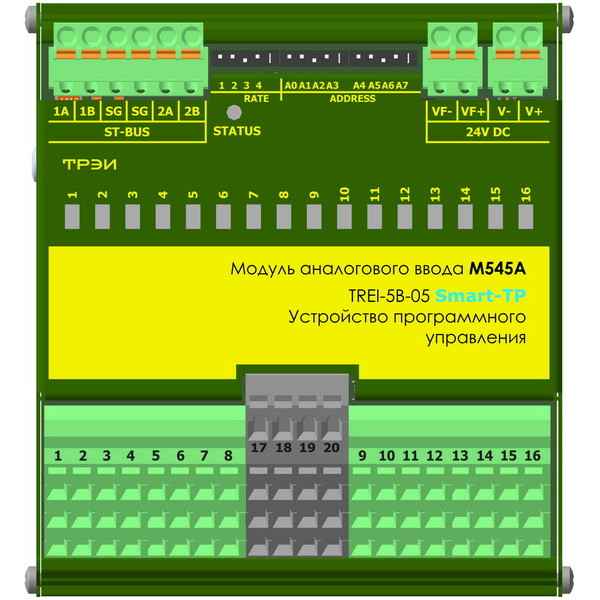

Модуль аналогового ввода тока и напряжения с каналами с общей точкой M545A содержит 16 каналов и предназначен для измерения сигналов тока 0-20 мА, 4-20 мА и напряжения 0-10 В. Выбор рабочего диапазона осуществляется программно.
Каждый из 16 каналов может быть использован либо для измерения тока, либо напряжения, при этом ввод тока и напряжения в одном канале осуществляется на разные клеммы модуля. К модулю могут подключаться как активные так и пассивные датчики тока
|
Параметр
|
Значение
|
|||
|---|---|---|---|---|
|
Число каналов
|
16
|
|||
|
Тип канала
|
AI.0-20mA
|
AI.4-20mA
|
AI.0-10V
|
|
|
Диапазон измерений
|
от 0 до 20 мА
|
от 4 до 20 мА
|
от 0 до 10 В
|
|
|
Контроль обрыва внешней линии
|
-
|
есть, менее 3,6 мА
|
-
|
|
|
Перегрузка
|
20,5 мА
|
10,5 В
|
||
|
Пределы допускаемой погрешности
основной приведенной, % дополнительной приведенной температурной, %/10 оС |
± 0,1 ± 0,05 |
|||
|
Время преобразования одного канала/ всех каналов, мс
|
согласно режиму фильтрации,
80 / 640 (по умолчанию) |
|||
|
Защита каналов от перегрузки
|
токовый ограничитель
|
ограничитель напряжения
|
||
|
Разрядность АЦП, разрядов
|
24
|
|||
|
Входное сопротивление, не более
|
не более 350 Ом
|
не менее 50 кОм
|
||
|
Индикация
|
по каждому каналу
|
|||
|
Защита от превышения напряжения питания и перемены полярности
|
есть
|
|||
|
Электрическая прочность изоляции В (DC)
|
между шиной ST-BUS и внутренними цепями модуля 1000 В;
между цепями питания модуля и цепями питания каналов 1000 В, между всеми цепями и корпусом 1500 В |
|||
|
Напряжение питания модуля , В (постоянного тока)
|
24 (-15...+20%)
|
|||
|
Напряжение питания каналов, В (постоянного тока)
|
24 (-15...+20%)
|
|||
|
Количество выходов для питания внешних цепей
|
8
|
|||
|
Максимальный ток на 1 выход питания внешних цепей, мА, (постоянного тока)
|
300
|
|||
|
Потребляемая мощность, Вт, не более
|
2,6
|
|||
|
Потребляемая мощность при питании одного пассивного датчика дополнительно, Вт
|
0,7
|
|||
|
Протокол обмена по шине ST-BUS
|
ST-BUS(N)
|
|||
|
«Горячая» замена модуля
|
есть
|
|||
|
Материал корпуса
|
металл
|
|||
|
Вариант установки
|
DIN-рейка, тип ТН35
|
|||
|
Температурный диапазон, °C
|
0...60 / -60...50
|
|||
|
Габариты, мм
|
112 х 121 х 64
|
|||
*полные технические характеристики приведены в руководстве по эксплуатации на устройство
