Модуль M584IS предназначен для измерения частоты вращения различного оборудования, турбин, компрессоров и детандеров, а также для управления дискретными выходами при прохождении заданных предельных значений частоты. Модуль содержит каналы дискретного ввода, каналы дискретного вывода.
M584IS позиционируется как вторичный (страховочный) элемент системы регулирования работы газотурбинной установки (ГТУ) и предназначен для защиты от раскрутки вала ГТУ на случай выхода ПЛК САУ из строя, а также для построения на его основе электронного автомата безопасности (ЭАБ), предназначенного для защиты турбины от достижения критических оборотов взамен применяемых механических автоматов безопасности (МАБ).
Модуль M584IS работает в автономном режиме, принимает частотный однополярный сигнал с настраиваемым порогом срабатывания и сравнивает значение частоты входного сигнала с заранее заданной уставкой. Модуль также контролирует ускорение входного сигнала и корректирует уставку срабатывания в соответсвии с ним
Модуль M584IS имеет ряд следующих отличительных особенностей:
-
дискретные выходы, срабатывающие на заранее заданную уставку входного частотного сигнала или в случае обнаружения неисправности линии от частотного датчика;
-
дискретный вход "Сброс" для сброса сработанного состояния выходных дискретных сигналов после их сработки;
-
все дискретные входы и выходы (кроме DOSP1 и DOSP2) могут быть настроены как каналы общего назначения, доступные по интерфейсу ST-BUS или по Modbus RTU;
-
все дискретные входы и выходы позволяют настроить активный уровень срабатывания;
-
все каналы обладают индивидуальной гальванической развязкой;
-
поддержка функции передачи всех внутренних данных по шине ST-BUS или по Modbus RTU;
-
интерфейсные шины передачи данных гальванически изолированы от внутренней схемы модуля;
-
поддержка записи и считывания обратно значений уставки и задержки срабатывания выходных дискретных каналов через универсальный интерфейсный вход по интерфейсу ST-BUS или по Modbus RTU;
-
позволяет блокировать режим записи данных по всем возможным интерфейсам путем перестановки механического переключателя на корпусе в режим "Блокировка";
-

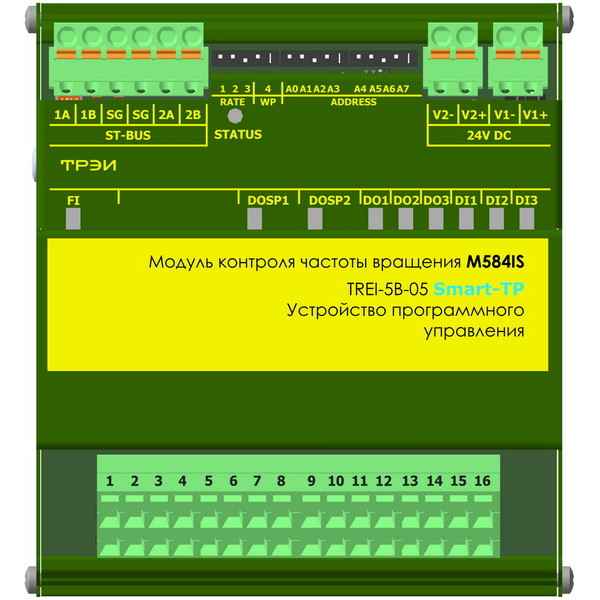

наличие резервированных вводов питания. На передней панели M584IS обеспечена индикация состояния модуля, измерительных каналов, дискретных входных и выходных каналов с помощью светодиодов.
В модуле реализована интеллектуальная защита выходных ключей от перегрузки, от КЗ в нагрузке, от импульсов перенапряжения, а также от перегрева выходного ключа. В случае перегрузки, выходной ключ активно ограничивает протекающий через него ток. Если в результате этого ключ перегревается, то нагрузка автоматически отключается. Ключ автоматически включается после того, как температура понизится.
