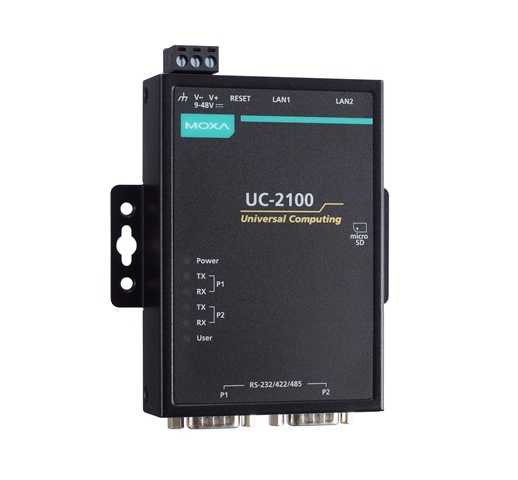

UC-2116-T-LX Компьютерная платформа для приложений IIoT с процессором 1 ГГц, 2 последовательными и 2 Ethernet (1 из которых Gigabit), интерфейсом GPS, со встроенными CAT.1/CAT.NB1, с ОС Linux

Потребляемая мощность, не более Вт

4

Рабочая температура, до

75

Рабочая температура, от

-40

Артикул полный

00-06125516

Потребление 24 В

450 мА

Вес нетто, кг

0.39

Габаритные размеры, мм

111 х 99 х 34.5

Наработка на отказ (MTBF), час

496650

Защита от импульсных помех, кВ

4

Изоляция

2 кВ

Количество слотов для SIM-карт

2

Количество портов CAN

2

LTE

Да 

Разъем порта CAN

5-контактная клемма 

Скорость передачи данных

10 Кбит/с ~ 1 Мбит/с 

Передаваемые сигналы

CAN_H 
CAN_L 
GND 
CAN_SHLD 
CAN_V+ 
RS-422: TxD+, TxD-, RxD+, RxD-, GND 
RS-485 (2-проводный): Data+, Data-, GND 
RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND 
RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND 

Спецификация шины CAN

CAN 2.0 A/B 

Диапазон частот

LTE Bands: Band 1 (2100 MHz) / Band 2 (1900 MHz) / Band 3 (1800 MHz) / Band 4 (1700MHz) / Band 5 (850 MHz) / Band 8 (900 MHz) / Band 12 (700 MHz) / Band 13 (700 MHz) / Band 18 (850 MHz) / Band 19 (850 MHz) / Band 20 (800 MHz) / Band 25 (1900 MHz) / Band 2

Объем установленной оперативной памяти

512 Мб 

Снимается с производства

0

Установлен процессор

Да 

Тип оперативной памяти

DDR3 

Разъём оперативной памяти

Память впаяна в плату 

Система охлаждения

Пассивная 
Пассивная (безвентиляторная) 

Сетевые интерфейсы (Ethernet)

2 x LAN 

Тип входного напряжения

Постоянное 

Тип процессора

ARM 

Диапазон входного напряжения

От 8 до 48 В DC 

Порты и интерфейсы

CAN 

Область применения

Общего назначения 

Тип монтажа

Настенный 

Поддерживаемые операционные системы

Linux 

Беспроводные интерфейсы

LTE (Встроенный модуль) 
GPS (Встроенный модуль) 

RS-232/422/485

2 

Micro SD

1 

Кнопки управления

Сброс (Reset) 

Диапазон входного напряжения питания

9 ~ 48 В, DC 

Количество и тип разъёмов входного питания

Клемма x 1 

RoHS

Да 

Безопасности и электромагнитной совместимости

FCC Class A Part 15 
IEC 61000-4 
CISPR 32 
UL 60950-1 
EN 55032/24 

Взрывозащиты

IECEx 
ATEX 
UL Class 1 Division 2 

Температура эксплуатации, °C

-40 ~ +75 

Температура хранения, °C

-40 ~ +85 

Влажность

5 ~ 95 % ( без конденсата ) 

Допустимые вибрации

Соответствует IEC 60068-2-64 

Допустимые удары

Соответствует IEC-60068-2-27 

Материал корпуса

Сталь 

Предустановленная операционная система

Moxa Industrial Linux (Debian 9) 

GPS

Да 

Сторожевой таймер ( WDT )

Да 

CAN

2 

Настенное

Да 

Крепление на DIN рейку

Да 

Объём установленной памяти

512 Мб 

Тип памяти

DDR3 

Установленный процессор

ARMv7 Cortex-A8 

Разъем процессора

Впаянный процессор 

Частота процессора

1.0 ГГц 

Количество и тип портов

1 x 10/100 (RJ-45) 
1 х 10/100/1000 (RJ-45) 

Гарантийный срок

5 лет 

Комплект поставки

Устройство 
краткое руководство пользователя 
Консольный кабель 

Бит данных

5, 6, 7, 8 

Четность

нет, чет, нечет, 0, 1 

Разъем последовательного порта

DB9 'папа' 

Скорость передачи данных, бит/с

50 ~ 921600 

Стоповые биты

1, 1.5, 2 

Управление потоками данных

RTS/CTS, XON/XOFF, ADDC® для RS-485 

Операционная система

Moxa Industrial Linux (Debian 9)
