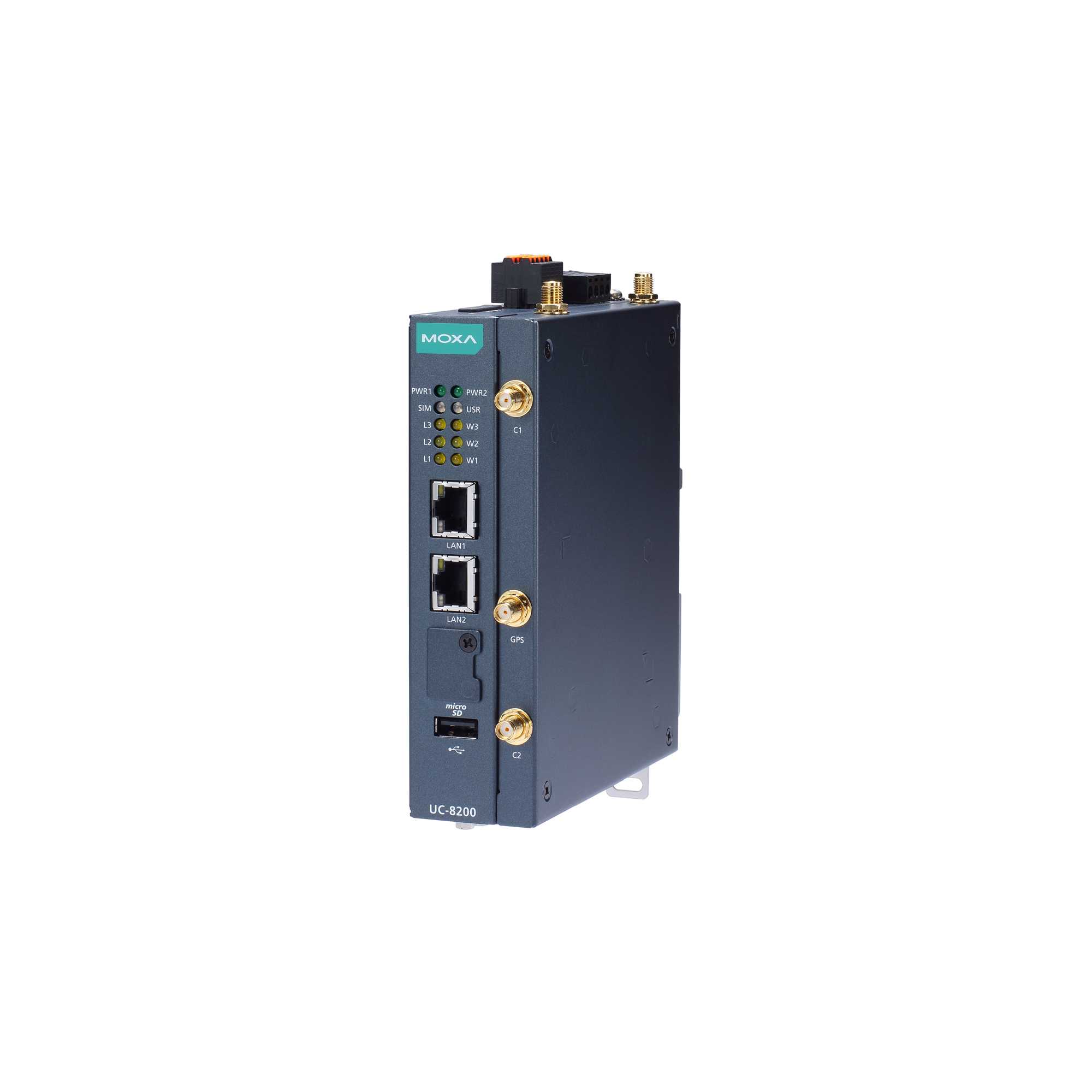

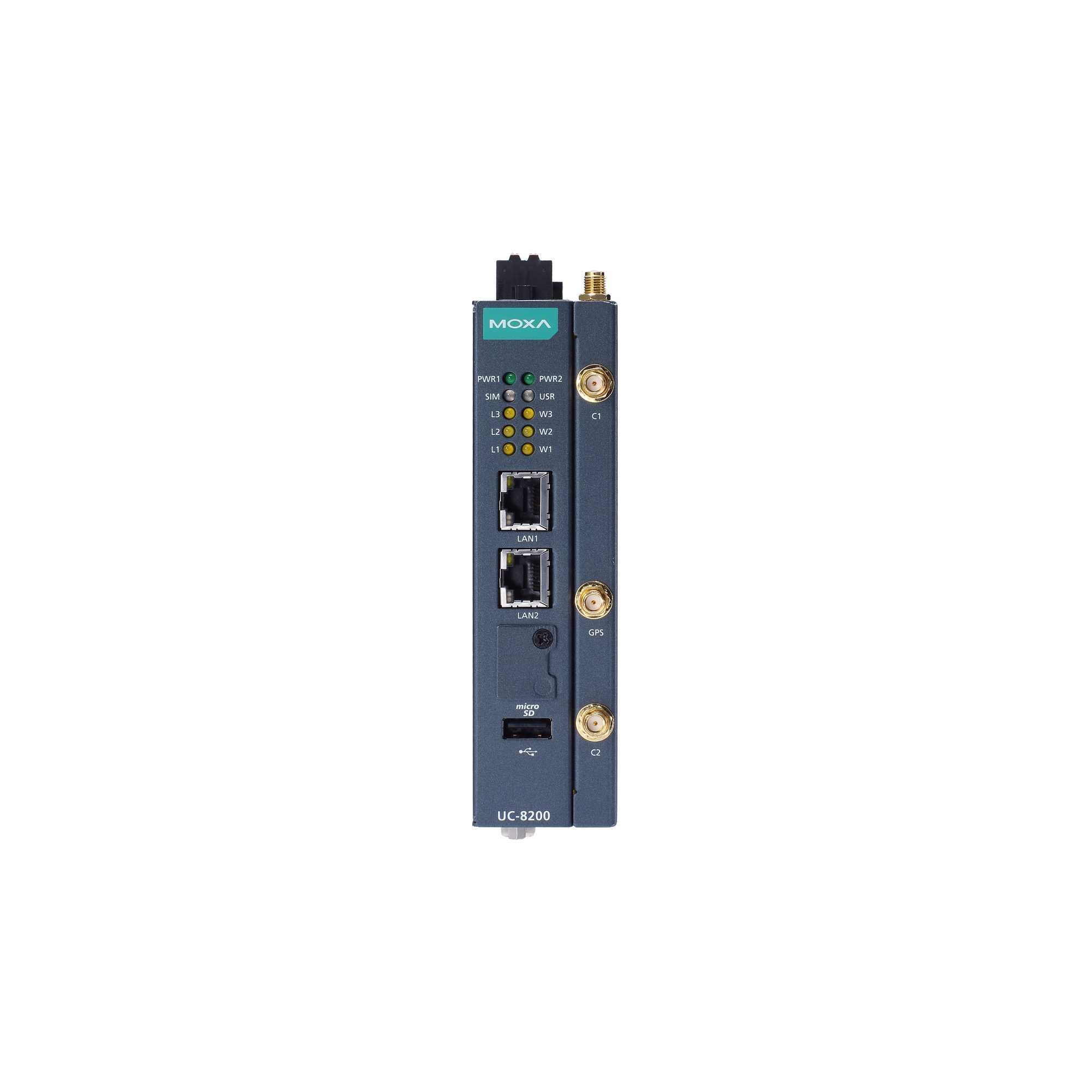

UC-8220-T-LX-EU-S Встраиваемый компьютер на базе двухъядерного RISC-процессора Armv7 Cortex-A7 с частотой 1 ГГц, 2 Ethernet-портами, 2 последовательными портами, 2 ГБ ОЗУ, 2 слота mPCIe, с пр

Артикул полный

00-06131448

Изоляция

2 кВ

Потребляемая мощность, не более Вт

12

Рабочая температура, до

70

Рабочая температура, от

-40

Габаритные размеры, мм

141.5 x 120 x 39

Наработка на отказ (MTBF), час

528574

Диапазон частот

LTE Band 1 (2100 МГц) / LTE Band 3 (1800 МГц) / LTE Band 5 (850 МГц) / LTE Band 7 (2600 МГц) / LTE Band 8 (900 МГц) / LTE Band 20 (800 МГц); UMTS/HSPA 850 МГц / 900 МГц / 1900 МГц / 2100 МГц

Модель установленного накопителя

8 Гб eMMC

Вес брутто, кг

0.95

Вес нетто, кг

0.75

USB 2.0

1 

Объем установленной оперативной памяти

2 Гб 

RS-232/422/485

2 

Установлен процессор

Да 

Тип оперативной памяти

DDR3L 

Система охлаждения

Пассивная 
Пассивная (безвентиляторная) 

Порты и интерфейсы

Digital I/O (GPIO) 
CAN 

Тип процессора

ARM 

Сетевые интерфейсы (Ethernet)

2 x LAN 

Тип монтажа

Крепление на DIN рейку 

Беспроводные интерфейсы

LTE (Встроенный модуль) 
GPS (Встроенный модуль) 

Область применения

Общего назначения 

Гарантийный срок

5 лет 

Micro SD

1 

Напряжение изоляции, В

3000 

Напряжение лог. 0 (влажный контакт)

0 ~ 3 В пост. 

Напряжение лог. 1 (влажный контакт)

10 ~ 30 В пост. 

Напряжение лог. 1 (сухой контакт)

Замкнут на GND 

Напряжение лог. 0 (сухой контакт)

Открытый 

Разъем

Евро-разъем закручивающегося типа 

Количество каналов дискретного ввода

4 

Тип каналов дискретного ввода

Влажный контакт (NPN), сухой контакт 

Комплект поставки

Устройство 
краткое руководство пользователя 
крепеж для монтажа на DIN-рейку 
разъем питания 
Консольный кабель 

Бит данных

5, 6, 7, 8 

Стоповые биты

1, 1.5, 2 

Разъем последовательного порта

DB9 'папа' 

Четность

нет, чет, нечет, 0, 1 

Передаваемые сигналы

RS-422: TxD+, TxD-, RxD+, RxD-, GND 
RS-485 (2-проводный): Data+, Data-, GND 
RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND 
RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND 
CAN_H 
CAN_L 
GND 
CAN_GND 
CAN_SHLD 
CAN_V+ 

Разъем порта CAN

DB9 'папа' 

Скорость передачи данных

10 Кбит/с ~ 1 Мбит/с 

Максимальная нагрузка на канал

200 мА 

Количество каналов дискретного вывода

4 

Тип каналов дискретного вывода

Sink 

Диапазон входного напряжения питания

12 ~ 48 В, DC 

RoHS

Да 

Взрывозащиты

IECEx 
ATEX 
UL Class 1 Division 2 

Безопасности и электромагнитной совместимости

IEC 61000-4 
EN 61000-6-4 
EN 61000-6-2 
EN 55032 
UL 62368-1 
EN 62368-1 

Влажность

5 ~ 95 % ( без конденсата ) 

Температура хранения, °C

-40 ~ +85 

Температура эксплуатации, °C

-40 ~ +70 

Допустимые вибрации

Соответствует IEC 60068-2-64 

Допустимые удары

Соответствует IEC-60068-2-27 

Материал корпуса

Сталь 

Тип устройства

Промышленный компьютер 

Класс защиты

IP30 

Предустановленная операционная система

Linux 

GPS

1 (антенна приобретается отдельно) 

WiFi

2 (антенны приобретаются отдельно) 

Разъёмы для подключения антенн

Wi-FI: 2 x RP-SMA, LTE: 2 x SMA, GPS: 1 x SMA 

Глонас

Да 

LTE

2 (антенны приобретаются отдельно) 

Сторожевой таймер ( WDT )

Да 

Цифровые (GPIO)

4 входа / 4 выхода 

CAN

1 

SIM-карт

2 (nano) 

Mini PCI-e

2 (в один из слотов установлен модуль LTE) 

Крепление на DIN рейку

Да 

Настенное

Опция 

Тип памяти

DDR3L 

Объём установленной памяти

2 Гб 

Частота процессора

1.0 ГГц 

Установленный процессор

ARMv7 

Количество и тип портов

2 х 10/100/1000 (RJ-45) 

Стандарты

LTE CAT-4, UMTS,HSPA
