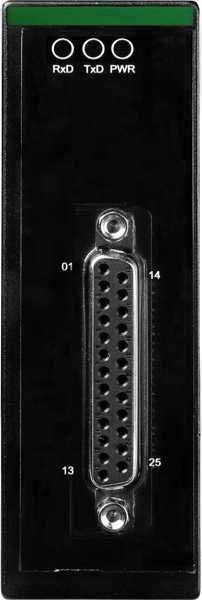

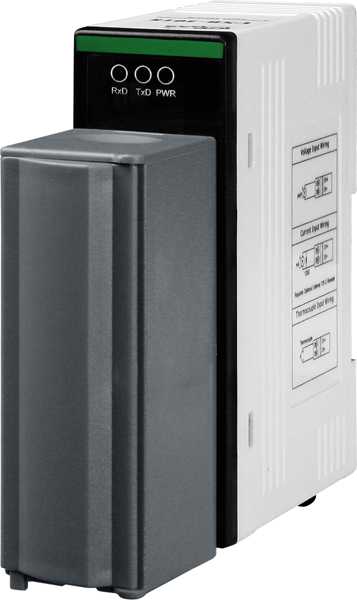

USB-2019/S Модуль ввода-вывода USB, 8 каналов аналогового ввода, дочерняя плата CN-1824 в комплекте

Артикул полный

00-06083464

Габаритные размеры, мм

33 x 78 x 107

Светодиодные индикаторы

PWR/RUN/ERR

Потребление тока

1.7 Вт

Скорость передачи данных

До 12 Мбит/с

Частота дискретизации

10 Гц
10 Гц 

Температурный дрейф нуля

±20 мкВ/°C

Температурный дрейф шкалы

±25 ppm/°C

Тип устройства

Модуль аналогового ввода 

Сторожевой таймер

Есть 

Комплект поставки

Устройство 
краткое руководство пользователя 
CN-1824 

Монтаж

На DIN-рейку 

Рабочее напряжение

5 В пост. (посредством USB-интерфейса) 

Рабочая влажность, %

10 ~ 95, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-40 ~ +85 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Стандарт USB

USB 2.0 

Количество каналов АЦП

8 

Подавление синфазных помех (Номинальный режим)

100 дБ 

Индивидуальная настройка каналов

Есть 

Подавление синфазных помех (Общий режим)

86 дБ 

Изоляция каналов

3 кВ пост. 

Обнаружение обрыва кабеля

Есть 

Разрешение АЦП, бит

16 

Диапазон входных сигналов по напряжению

±50 мВ 
±150 мВ 
±5 В 
±10 В 
±100 мВ 
±15 мВ 
±2.5 В 
±500 мВ 
±1 В 
±1 В, ±2.5 В, ±5 В, ±10 В 

Диапазон входных сигналов по току

±20 мА 
0 ~ 20 мА 
4 ~ 20 мА 
Требуется внешний резистор 125 Ом 

Защита от перенапряжения

240 Vrms 

Разрешение АЦП

16 бит 

Точность АЦП

±0.1% от полного диапазона 

Входное сопротивление

По току: 125 Ом 
По напряжению: >400 кОм
