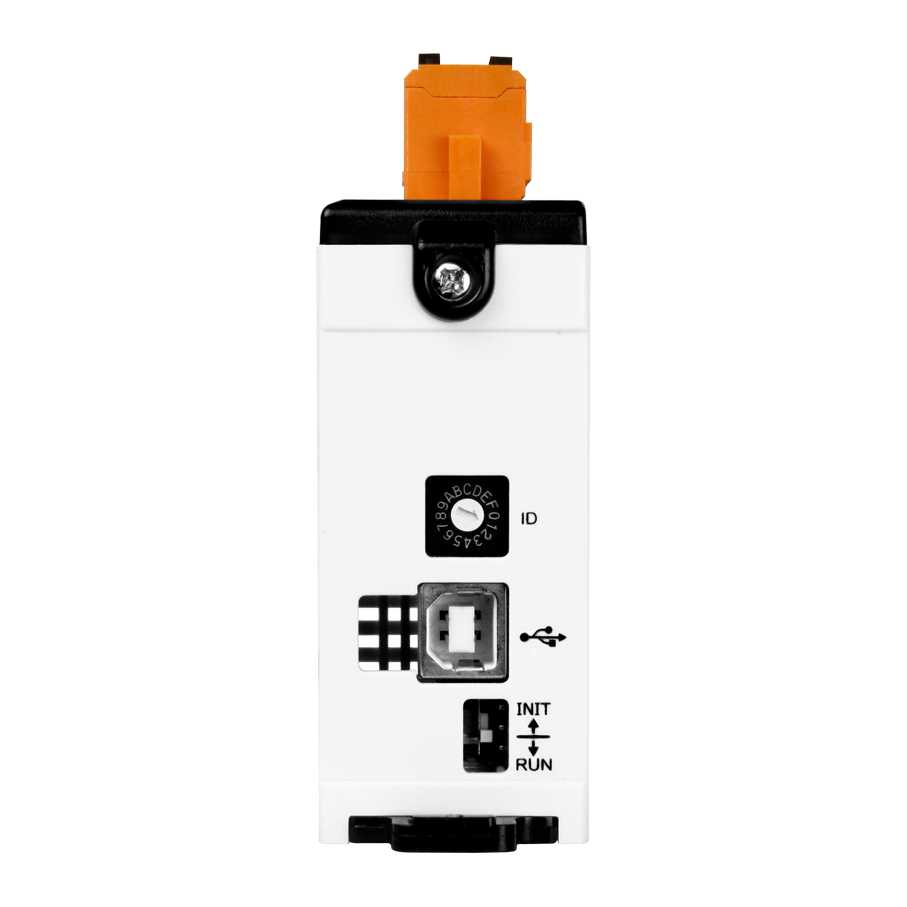

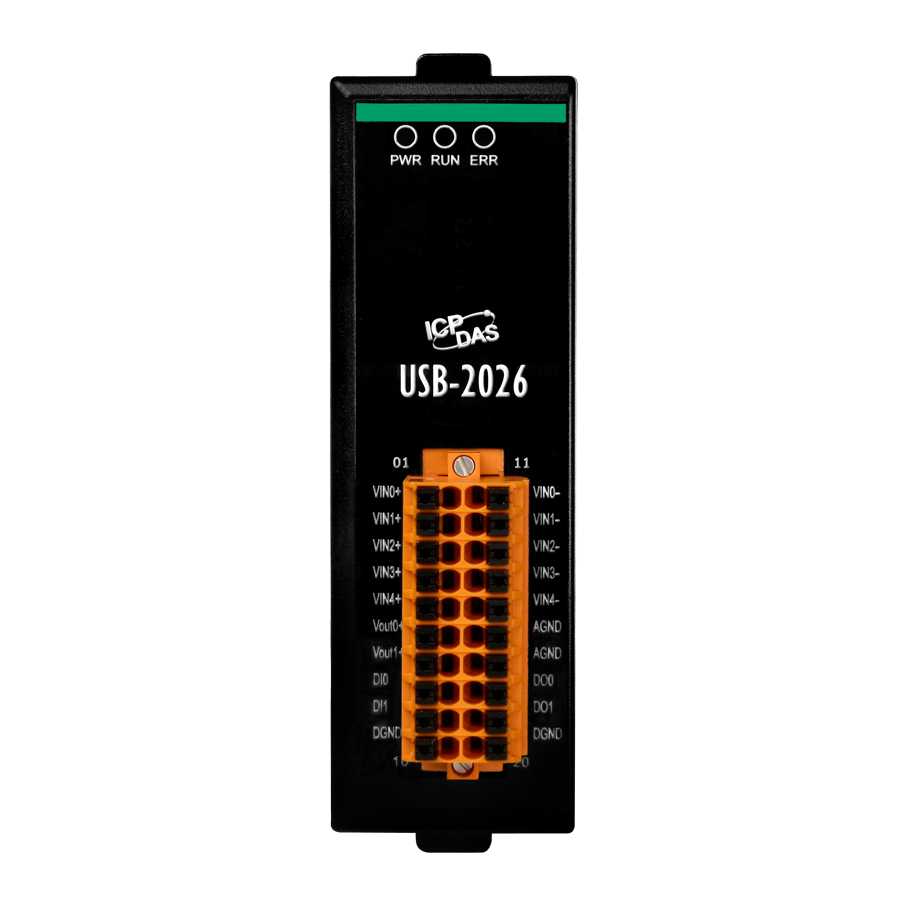

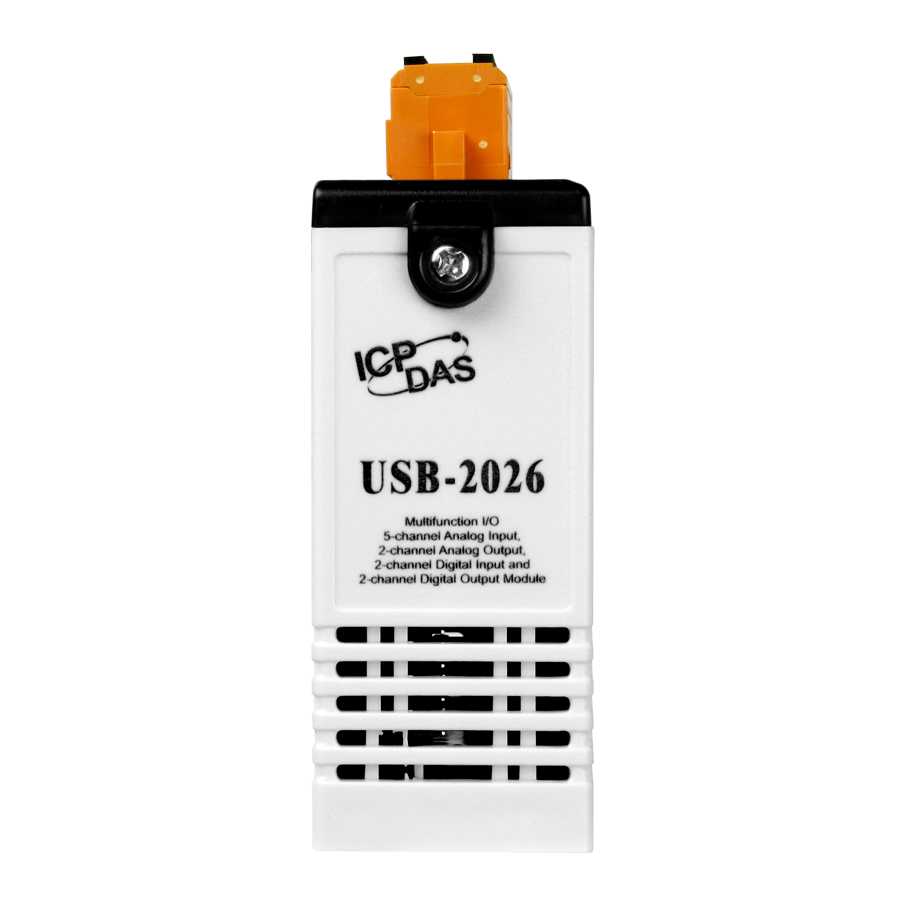

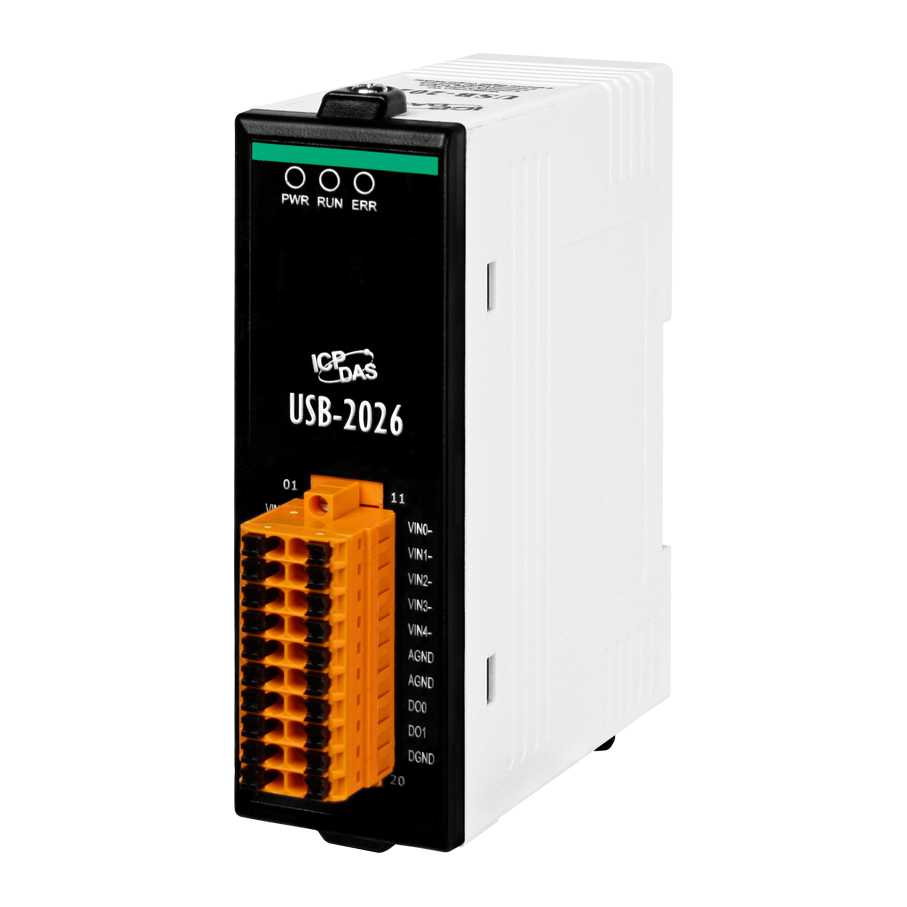

USB-2026 Модуль ввода-вывода USB, 5 каналов аналогового ввода, 2 канала аналогового вывода, 2 канала дискретного ввода, 2 канала дискретного вывода

Артикул полный

00-06105344

Габаритные размеры, мм

33 x 78 x 107

Светодиодные индикаторы

PWR/RUN/ERR

Скорость передачи данных

До 12 Мбит/с

Частота дискретизации

Обычный режим: 10 Гц; Ускоренный режим: 200 Гц
Обычный режим: 10 Гц; Ускоренный режим: 200 Гц 

Температурный дрейф нуля

±20 мкВ/°C

Температурный дрейф шкалы

±25 ppm/°C

Количество каналов ЦАП

2
2 

Тип устройства

Модуль дискретного ввода 
Модуль дискретного вывода 
Модуль аналогового ввода 

Сторожевой таймер

Есть 

Защита от перенапряжения

57 В пост. 
120 В пост. 
60 В пост. 

Тип каналов дискретного ввода

Сухой (Source) 

Напряжение лог. 0

Открытый 

Напряжение лог. 1

Замкнут на GND 

Количество каналов дискретного ввода

2 

Комплект поставки

Устройство 
краткое руководство пользователя 

Монтаж

На DIN-рейку 

Рабочее напряжение

5 В пост. (посредством USB-интерфейса) 

Рабочая влажность, %

10 ~ 95, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-40 ~ +85 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Стандарт USB

USB 2.0 

Количество каналов АЦП

5 

Защита по току

Есть, 50 мА при 110 В пост. 

Разрешение АЦП, бит

Обычный режим: 14, Ускоренный режим: 12 

Диапазон входных сигналов по напряжению

±5 В 
±10 В 
±2.5 В 
±1 В 
±1 В, ±2.5 В, ±5 В, ±10 В 

Диапазон входных сигналов по току

±20 мА 
0 ~ 20 мА 
4 ~ 20 мА 

Разрешение АЦП

12 бит 
14 бит 

Точность АЦП

Ускоренный режим: ±0.5% от полного диапазона 
Обычный режим: ±0.1% от полного диапазона 

Установка значения при подаче питания

Есть 
Есть, настраивается программно 

Установка безопасного значения

Есть 
Есть, настраивается программно 

Нагрузочная способность выхода по напряжению

10 В при 20 мА 

Обнаружение обрыва кабеля

Есть, +4 ~ +20 мА 

Диапазон выходных сигналов по току

0 ~ 20 мА 
4 ~ 20 мА 

Точность ЦАП

±0.1% 
±0.1% от полного диапазона 

Разрешение ЦАП, бит

12 

Диапазон выходных сигналов по напряжению

0 ~ 10 В 
±5 В 
0 ~ 5 В 
±10 В 

Разрешение ЦАП

12 бит 

Количество каналов дискретного вывода

2 

Тип каналов дискретного вывода

Открытый коллектор, Sink 
Sink 
Тип 'открытый коллектор', изолированный 

Максимальная нагрузка на канал

700 мА 

Защита от перегрузки

1.4 A 

Напряжение нагрузки

+3.5 ~ +50 В пост. 

Максимальная частота входного сигнала

100 Гц 

Максимальное разрешение счетчика

32 бита 

Минимальная ширина импульса

10 мс
