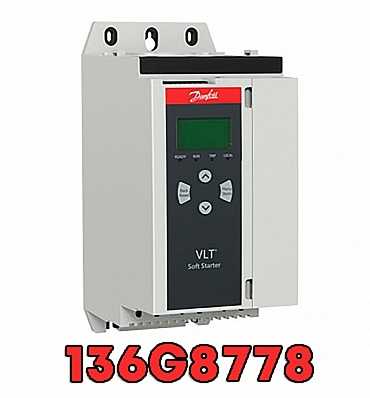

Устройства плавного пуска VLT MCD 600 136G8778 купить по выгодной цене в интернет-магазине Овен-Автоматизация с доставкой по всей России

Основные характеристики

Код заказа	136G8778
3 x 200-525 В переменного тока (T5)
Типовой код	MCD60194BT5S2X00CV1
Напряжение	~/= 24V

Наличие: по запросу

Цена: по запросу

Отправить заявку Получить консультацию

Коды и расшифровка

Анкета для заказа устройства плавного пуска

Устройство плавного пуска обеспечивает высокую производительность оборудования, работающего с фиксированной скоростью

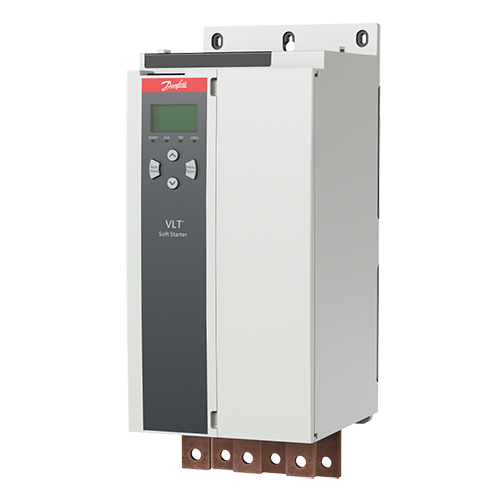

Устройство плавного пуска VLT® MCD 600 сочетает в себе новейшие передовые средства управления и защиты с усовершенствованным интеллектуальным управлением для обеспечения наивысших эксплуатационных характеристик оборудования, работающего с фиксированной скоростью.

MCD 600 обеспечивает уникальную гибкость при установке благодаря широкому выбору дополнительных плат последовательного интерфейса и Ethernet, специализированных смарт-карт и поддержке восьми языков.

Встроенный байпас обеспечивает чрезвычайно высокую эффективность и работу без гармонических искажений на максимальной скорости, снижая потребление энергии и требуемую холодопроизводительность.

Значительно проще стало использование данного оборудования благодаря новым возможностям, таким как функция очистки насоса, режим PowerThrough и планирование по календарю/времени. Кроме того, усовершенствованная защита обеспечивает более продолжительное время безотказной работы.

Преимущества:

Функция очистки насоса помогает удалить мусор с рабочего колеса без каких-либо дополнительных устройств

Меню журнала обеспечивает регистрацию до 348 отдельных событий. Экранные, динамические QR-коды предоставляют информацию об MCD 600, включая заводской номер и неполадки

Сокращение времени запуска и обновления, легкий доступ к операционным данным за счет встроенного порта USB

Расширенная защита электродвигателя и контроллера (от перегрузки/работы на холостом ходу, повышенного/пониженного напряжения)

Гибкость применения за счет специального режима работы при малой скорости (Jog)

Повышение надежности работы за счет режима PowerThrough, который используется для управления двухфазным режимом при повреждении одной из фаз (короткое замыкание)

Интеграция устройства плавного пуска в сети на базе Ethernet

Удобная и простая настройка за счет многоуровневой системы меню, 4-строчного графического дисплея

Адаптивное управление ускорением (AAC) –– устройство плавного пуска автоматически адаптируется к выбранному профилю пуска и остановки

Сокращение затрат на монтаж и увеличение срока службы двигателя за счет применения торможения постоянным током

Экономия свободного места и кабелей за счет внутреннего байпасного (шунтирующего) контактора и удобному подводу питания (сверху или снизу)

Питание от сети (L1, L2, L3)

Напряжение питания

Управляющее напряжение (клеммы A8,A9)
MCD6-xxxxB-T5	~ 200 - 525 В (± 10 %)
MCD6-xxxxВ-T7	~ 380 - 690 В (± 10 %) (только для систем с соединением звездой с заземленным нулем)
MCD6-xxxx-T7	~ 380 - 600 В (± 10 %) (при соединении треугольником)
CV1 (A8, A8)	24 В ~/= (± 20 %)
CV2 (A8, A9)	~ 110 - 120 В (+ 10 % / - 15 %)
CV2 (A8, A9)	~ 220 - 240 В (+ 10 % / - 15 %)
Частота питающей сети	50/60 Гц (± 10 %)
Коэффициент реактивной мощности (cos φ)	Близкий к единице (>0,98)
Номинальное напряжение изоляции относительно земли	~ 690 В
Номинальное допустимое импульсное напряжение	6 кВ
Обозначение формы	Полупроводниковое устройство пуска двигателей с байпасной или прямой схемой формы 1

Устойчивость к короткому замыканию

Электромагнитная совместимость (в соответствии с директивой EU 89/336/EEC)
Совместимость с полупроводниковыми предохранителями HRC	Тип 2
Совместимость с полупроводниковыми предохранителями HRC	Тип 1
MCD600-0021B...0215B	ожидаемый ток 65 кА
MCD600-0245C	ожидаемый ток 85 кA
MCD6-0245C ... MCD6-0579C	ожидаемый ток 100 кA
EMC излучение (клеммы 13 и 14)	IEC 60947-4-2 Класс B, регистр Лойда № 1 Спецификация
EMC устойчивость	IEC 60947-4-2
Выходы
Релейные выходы	10A при ~ 250 В, резистивная нагрузка, 5 A при ~ 250 В ток 15 А, коэф. мощн. 0,3
Программируемые выходы
Реле A (13, 14)	Нормально разомкнутый контакт
Реле B (21, 22, 23)	Переключающий контакт
Реле C (33, 34)	Нормально разомкнутый контакт
Аналоговый выход (07, 08)	0 – 20 мА или 4 – 20 мА (выбирается)
Максимальная нагрузка	600 Ом (= 12 В при 20 мА) (точность ± 5 %)
Выход 24 В постоянного тока (16,08) Максимальная нагрузка	200 мА (точность ± 10 %)
Характеристики окружающей среды
Степень защиты MCD6-0020B ~ MCD6-0129B	IP 20
Степень защиты MCD6-0144B ~ MCD6-0579C	IP 00
Рабочая температура	от -10 °C до 60 °C, выше 40 °C с пониженной нагрузкой
Температура хранения	от -25 °C до + 60 °C
Рабочая высота над уровнем моря	0–1000 м, свыше 1000 м с пониженной нагрузкой
Влажность	относительная влажности от 5 % до 95 %
Степень загрязнения	Степень загрязнения 3
Тепловыделение
при пуске	4,5 Вт на Ампер

Инструкции и руководства:

Руководство по эксплуатации MCD600

Чертежи MCD600

Каталоги и брошюры:

Листовка MCD600

Брошюра VLT Soft Starter
