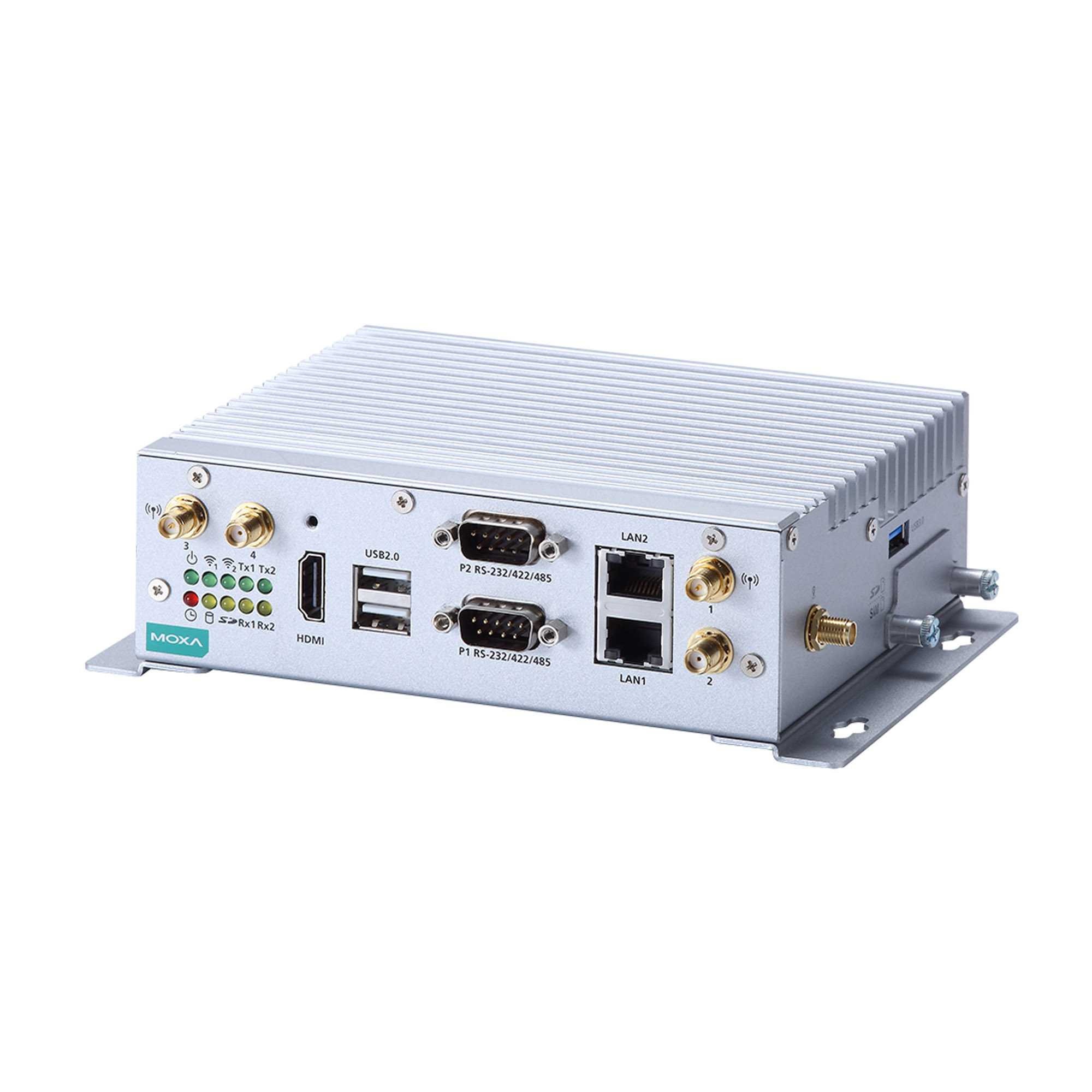

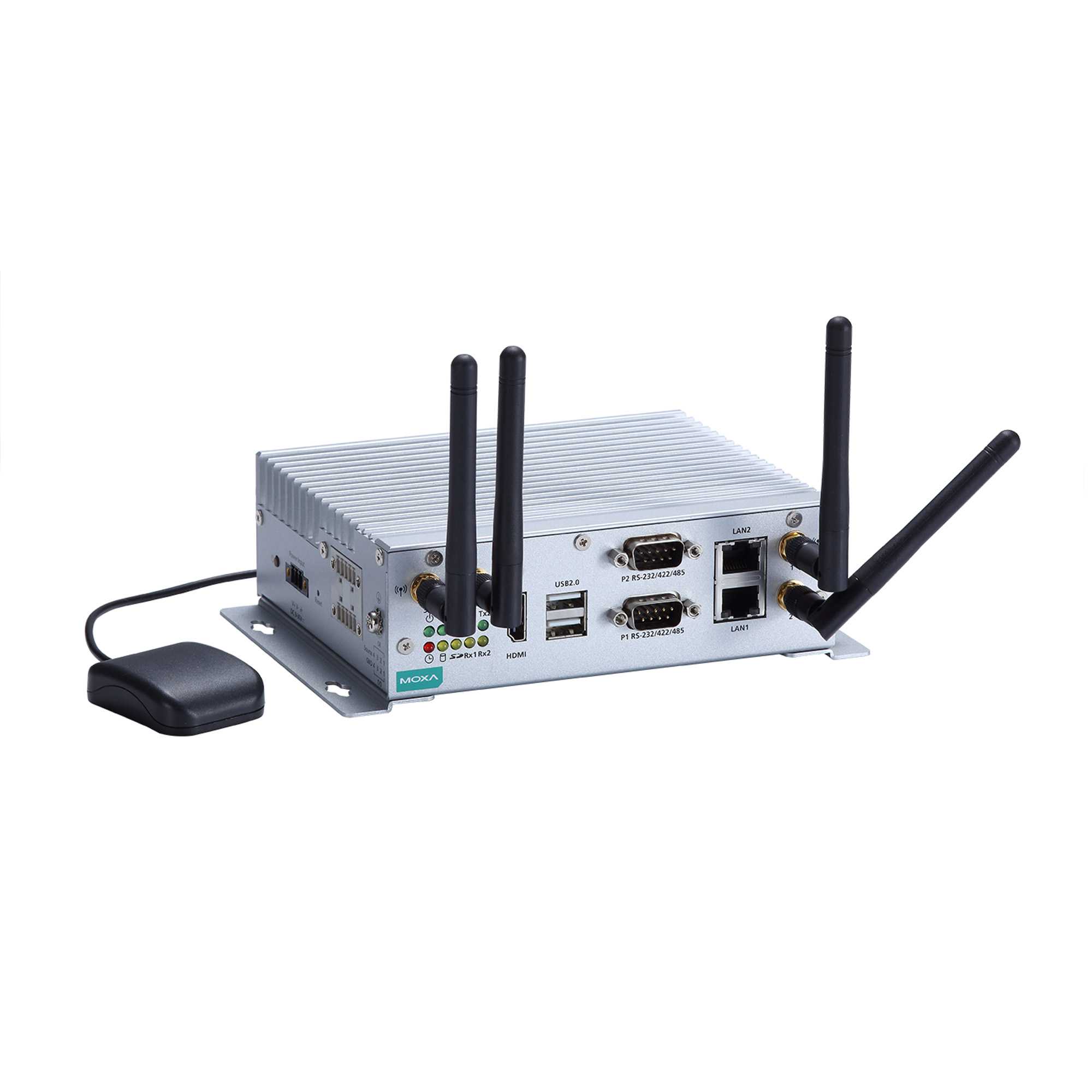

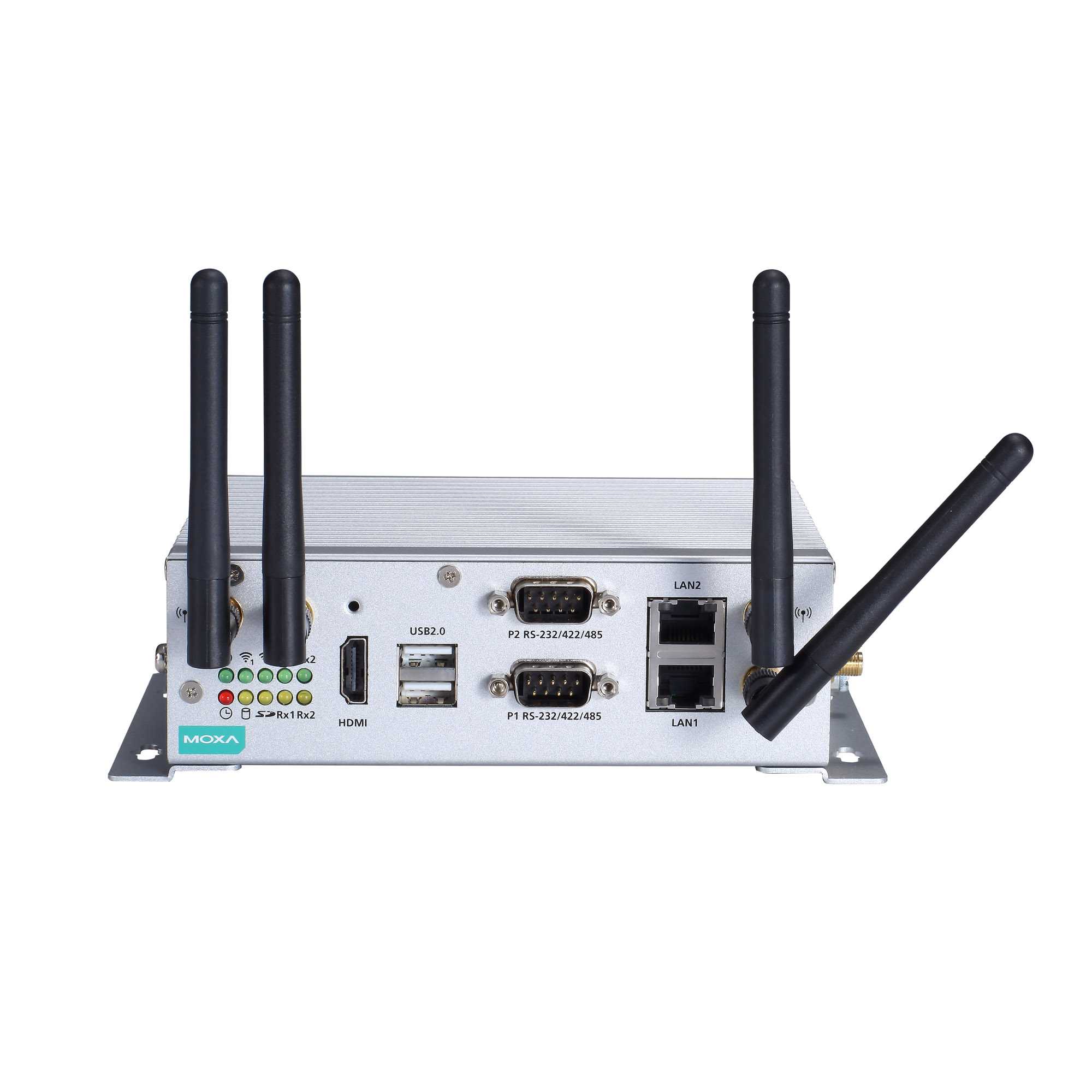

V2201-E2-T Компактный встраиваемый компьютер с процессором Intel Atom E3826, 2 x Gigabit Ethernet, 1 x HDMI, 2 x RS-232/422/485, 2 x USB 2.0, 1 x USB 3.0, 4 DI, 4 DO, 1 x SD, 1 x mini-PCIe дл

Рабочая температура, от

-40

Рабочая температура, до

85

Потребляемая мощность, не более Вт

18

Вес нетто, кг

0.94

Габаритные размеры, мм

150 x 48.8 x 120.2

Наработка на отказ (MTBF), час

408275

Артикул полный

00-06105552

Модель установленного накопителя

8 Гб mSATA

Объем установленной оперативной памяти

4 Гб 

USB, всего

3 

Установлен процессор

Да 

USB 2.0

2 

Сертификаты

UL 
FCC 

Тип оперативной памяти

DDR3 / DDR3L 

COM порты, всего

2 

Максимальный объем оперативной памяти

до 8 Гб 

Система охлаждения

Пассивная 
Пассивная (безвентиляторная) 

Сетевые интерфейсы (Ethernet)

2 x LAN 

Слоты расширения

Mini PCI-e 

Тип входного напряжения

Постоянное 

Тип процессора

Intel Atom 

Диапазон входного напряжения

От 8 до 48 В DC 

Порты и интерфейсы

Digital I/O (GPIO) 

Область применения

Общего назначения 

Тип монтажа

Крепление на DIN рейку 
Настенный 

Видеоинтерфейсы

HDMI 

Поддерживаемые операционные системы

Windows 7 
Linux 

Беспроводные интерфейсы

LTE (Опция) 
Wi-Fi (Опция) 
Bluetooth (Опция) 

RS-232/422/485

2 

USB 3.x

1 

Видеоинтерфейсы, всего

1 

mSATA

1 

SD

1 (SDHC/SDXC) 

Кнопки управления

Вкл. / Выкл. 
Сброс (Reset) 

Диапазон входного напряжения питания

9 ~ 36 В, DC 

Количество и тип разъёмов входного питания

Клемма x 1 

RoHS

Да 

Безопасности и электромагнитной совместимости

CSA C 22.2 No.60950 
UL 60950 
EN 60950-1 
FCC Class A Part 15 
EN 55032 Class A 
EN 55024 
IEC 61000-4 
EN 61000-6-4 
EN 61000-6-2 
CISPR 32 
UL 508 

Температура эксплуатации, °C

-40 ~ +85 

Температура хранения, °C

-40 ~ +85 

Влажность

5 ~ 95 % ( без конденсата ) 

Допустимые вибрации

Соответствует IEC 60068-2-64 

Допустимые удары

Соответствует IEC-68-2-27 

Материал корпуса

Алюминий 

Сторожевой таймер ( WDT )

Да 

Microsoft Windows

Windows 7 Embedded 

Linux

Linux Debian 8 

Цифровые (GPIO)

4 входа / 4 выхода 

SIM-карт

1 

Mini PCI-e

2 (1 с сигналом USB для установки модуля 3G/LTE, 1 с сигналом USB + PCIe для установки модуля Wi-Fi) 

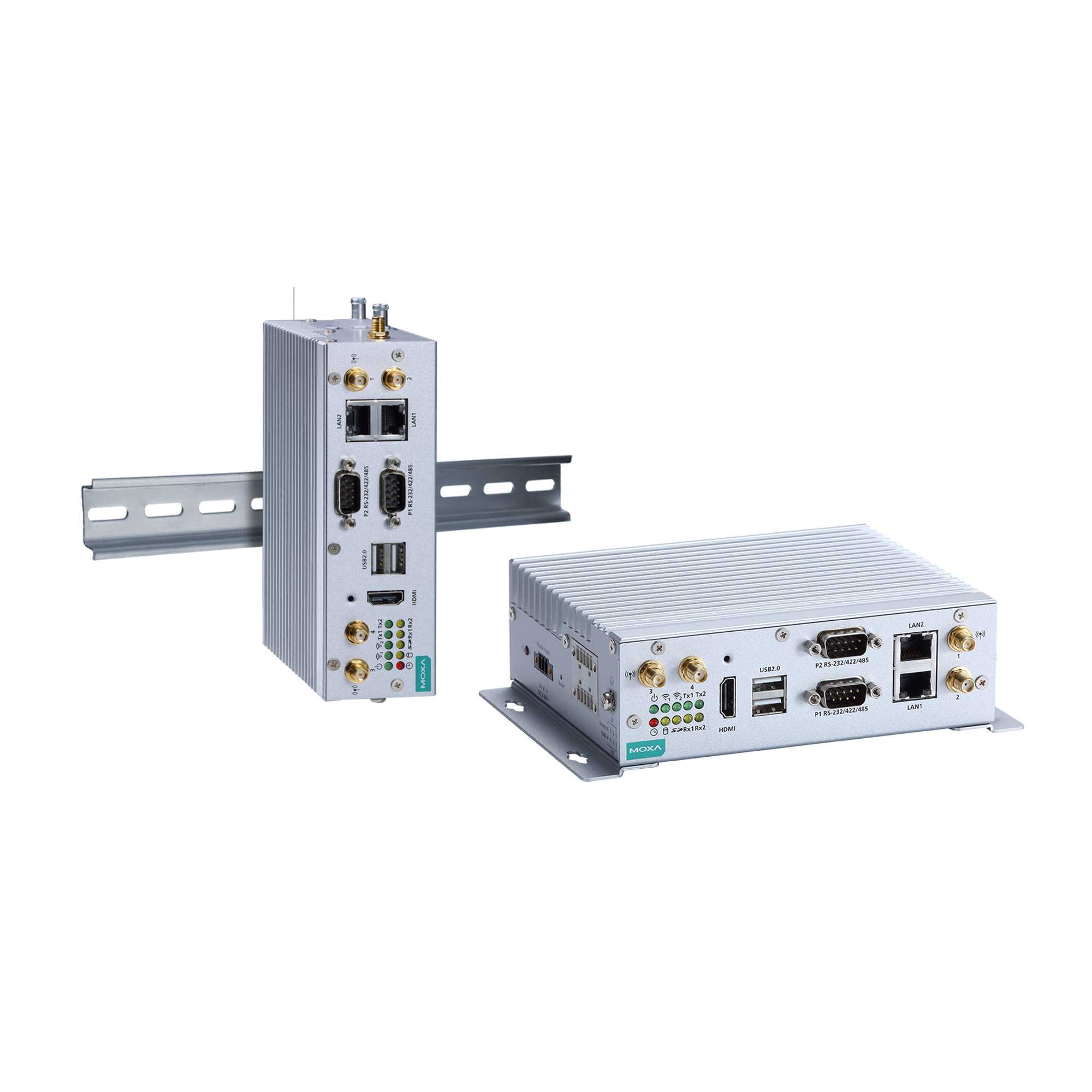

Крепление на DIN рейку

Да 

Настольное

Да 

Объём установленной памяти

4 Гб 

Количество и тип разъемов памяти

1 x SO-DIMM 

Тип памяти

DDR3 / DDR3L 

Максимальный объем памяти

до 8 Гб 

Установленный процессор

Intel Atom E3826 

Разъем процессора

Впаянный процессор 

Частота процессора

1.46 ГГц 

Количество и тип портов

2 х 10/100/1000 (RJ-45) 

Видеоконтроллер

Intel HD Graphics 

Максимальное разрешение

1920 x 1080 

Интерфейсы

HDMI 

Разъёмы

Line Out (совмещен с HDMI) 

Гарантийный срок

3 года 

Разъем

10-контактный евро-разъем закручивающегося типа 

Напряжение изоляции, В

3000 

Напряжение лог. 0 (влажный контакт)

+3 В макс. 

Напряжение лог. 0 (сухой контакт)

Замкнут на землю 

Напряжение лог. 1 (влажный контакт)

+10 ~ +30 В 

Напряжение лог. 1 (сухой контакт)

Открытый 

Напряжение

0 ~ 30 В пост. при 25 Гц 

Количество каналов дискретного ввода

4 

Комплект поставки

документация и ПО на CD 
Устройство 
краткое руководство пользователя 
крепеж для настенного монтажа 

Бит данных

5, 6, 7, 8 

Четность

нет, чет, нечет, 0, 1 

Разъем последовательного порта

DB9 'папа' 

Скорость передачи данных, бит/с

50 ~ 115200 

Стоповые биты

1, 1.5, 2 

Управление потоками данных

RTS/CTS, XON/XOFF 

Передаваемые сигналы

RS-422: TxD+, TxD-, RxD+, RxD-, GND 
RS-485 (2-проводный): Data+, Data-, GND 
RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND 
RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND 

Количество каналов дискретного вывода

4 

Максимальная нагрузка на канал

200 мА 

Напряжение лог. 1

24 В пост., открытый коллектор 30 В 

Операционная система

Возможность установки ОС пользователем: Linux Debian 8, W7E
