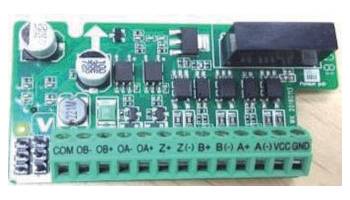

.jpg "VF-101 энкодерная опция 12В PBC00006")
Частотный преобразователь VEDA VFD имеет широкие возможности по расширению функционала. Карта расширения PBC00006 является одним из типов карт расширения обратной связи PG, которые могут использоваться во всех частотных преобразователях VEDA VFD. Поддерживает максимальную частоту дифференциального входа 500 кГц и оснащена функцией обнаружения потери входного сигнала. Поддерживает дифференциальный и транзисторный выход с открытым коллектором.
Карта PBC00006 может быть установлена только в порт EX-B преобразователя частоты.
Информация по назначению контактов
|
Описание клеммы |
Название клеммы |
Описание |
|
Подключение сигналов от энкодера и питания |
A+, A- |
Входной канал A энкодера |
|
B+, B- |
Входной канал B энкодера | |
|
Z+, Z- |
Входной канал Z энкодера | |
|
VCC |
Вход пинания +5В | |
|
GND |
Вход пинания 0В | |
|
Выходные сигналы карты энкодера |
OA+, OA- |
Выходной сигнал канала A (дифференциальный или с открытым коллектором) |
|
OB+, OB- |
Выходной сигнал канала B (дифференциальный или с открытым коллектором) | |
|
COM |
Клемма нулевого потенциала для сигнала с открытым коллектором |
