| Код заказа PBC00002 |

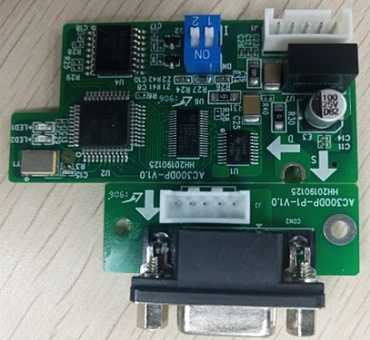

Карта PBC00002 предназначена для использования с преобразователями частоты VF-101. Карта расширения состоит из двух плат и использует стандартный разъем DB9 для подключения к шине Profibus. Перед установкой и подключением платы рекомендуется ознакомиться с текущим руководством.
Карта PBC00002 может быть установлена в порт EX-A преобразователя частоты.

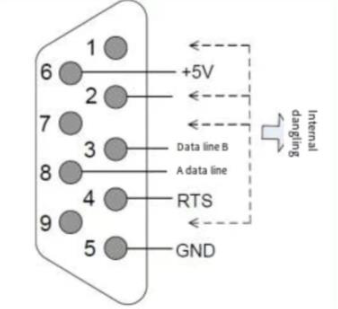

Распиновка разъма DB9
Описание контактов разъема DB9
|
Номер контакта |
Название |
Описание |
|
1, 2, 7, 9 |
NC |
Не используется (не подключен) |
|
3 |
B |
Положительный контакт линии данных |
|
4 |
RTS |
Сигнал запроса на передачу |
|
5 |
GND |
Минус изолированного источника 5В |
|
6 |
+5V |
Плюс изолированного источника 5В |
|
8 |
A |
Отрицательный контакт линии данных |
