.jpg "VLT Power Option MCC 101 Sin-wave Filter выходной фильтр")
Синусные фильтры обеспечивают синусоидальную форму линейного напряжения на клеммах двигателя.
.jpg)
Синусные фильтры - это решение для: - установок со старыми или общепромышленными двигателями Диапазон: 3 х 200-500 В 3 х 525-690 В |
Синусные фильтры снижают нагрузку изоляции двигателя и акустический шум двигателя.
Уменьшаются токи подшипников, особенно в больших двигателях.
Предотвращает импульсные помехи
Синусные реакторы предотвращают импульсные помехи, которые могут быть переданы в двигатель.
Конденсаторная ёмкость экранированного моторного кабеля может вызвать высокочастотную осцилляцию токов через подшипники двигателей, испарение смазки и повреждение подшипников.
Потери на вихревые токи в двигателе также минимизируются.
Защищает привод
В дополнение к защите двигателя синусный фильтр также защищает сам преобразователь частоты, так как вместе с импульсной нагрузкой уменьшаются и потери в полупроводниках.
| Функции | Польза |
| Снижает броски напряжения в двигателе | Предотвращает поверхностный пробой изоляции |
| Ослабляет перенапряжения и выбросы напряжения, вызванные волновыми отражениями в кабеле | Защищает изоляцию двигателя от преждевременного старения |
| Снижает du / dt стресс | Увеличивает межремонтный период двигателя |
| Уменьшает уровень распространения магнитных помех | Безаварийная работа |
| Снижает акустический шум двигателя | Бесшумная работа |
| Снижает высокочастотные потери в двигателе | Увеличивает межремонтный период двигателя |

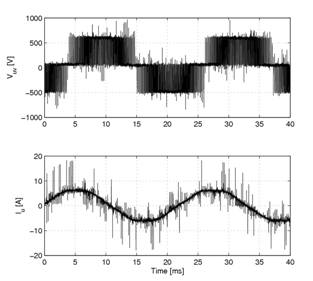

| Напряжение и ток без фильтра | Напряжение и ток с фильтром |
.jpg) |
.jpg) |
| Напряжение | 3 x 200-500 В и 3x 525-690 В |
| Номинальный ток IN @ 50 Гц | 2,5 – 1200 A для больших мощностей могут быть включены параллельно |
| Частота двигателя | 6-60 Гц без снижения характеристик. 120 Гц со снижением |
| Температура окружающей среды | От -25° до 40° C монтаж стенка-к-стенке , без снижения характеристик |
| Мин. частота коммутации | fmin 1,5 кГц– 5кГц, в зависимости от типа фильтра |
| Макс. частота коммутации | fmax 8 кГц |
| Перегрузка | 150% в течение 60 секунд каждые 10 мин. |
| Класс защиты корпуса | IP 00 и IP 20 |
| Одобрение | CE, UL 508 |
Схема соединения
.gif)
