Описание
Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под
действием потока протекающей воды.
Количество оборотов крыльчатки пропорционально количеству
протекающей воды. Вращение крыльчатки передается к ведомой части магнитной муфты,
установленной в счетном механизме.
Магнитная муфта защищена от воздействия внешнего магнитного поля антимагнитным экраном.
Импульсный (герконовый) датчик предназначен для дистанционного считывания показаний с частотой,
пропорциональной величине расхода воды. На одной из стрелок стрелочного указателя или на одном
из диске счетного механизма устанавливается магнит, прохождение которого под герконом обеспечивает
замыкание контактов геркона. Если в цепи геркона имеется напряжение от внешнего источника, то при
замыкании контактов в этой цепи протекает ток, что фиксируется внешним прибором.
Технические харатеристики:
Диаметр условного прохода Ду, мм.______________________________40
Длинна без монтажного комплекта, мм___________________________300
Длинна с монтажным комплектом, мм____________________________420
Расход воды Qmin, м3/час: Класс В _______________________________0,8
Класс А ______________________________________________________1,0
Расход воды Qn, м3/час_________________________________________10,0
Расход воды Qmax, м3/час_______________________________________20,0
Емкость индикаторного устройства, м3__________________________99999
Цена наименьшего деления индикаторного устройства, м3 _________ 0,001
Диапазон рабочих температур для учета воды ____________________ 5 до 90°С
Максимальное рабочее давление воды не более, МПа _______________1,6
Порог чувствительности, м3/ч _________________________________ не более 0,5Qmin
Вес счетчика,кг________________________________________________4,14
Вес общий, кг__________________________________________________5,02
Комплектация:

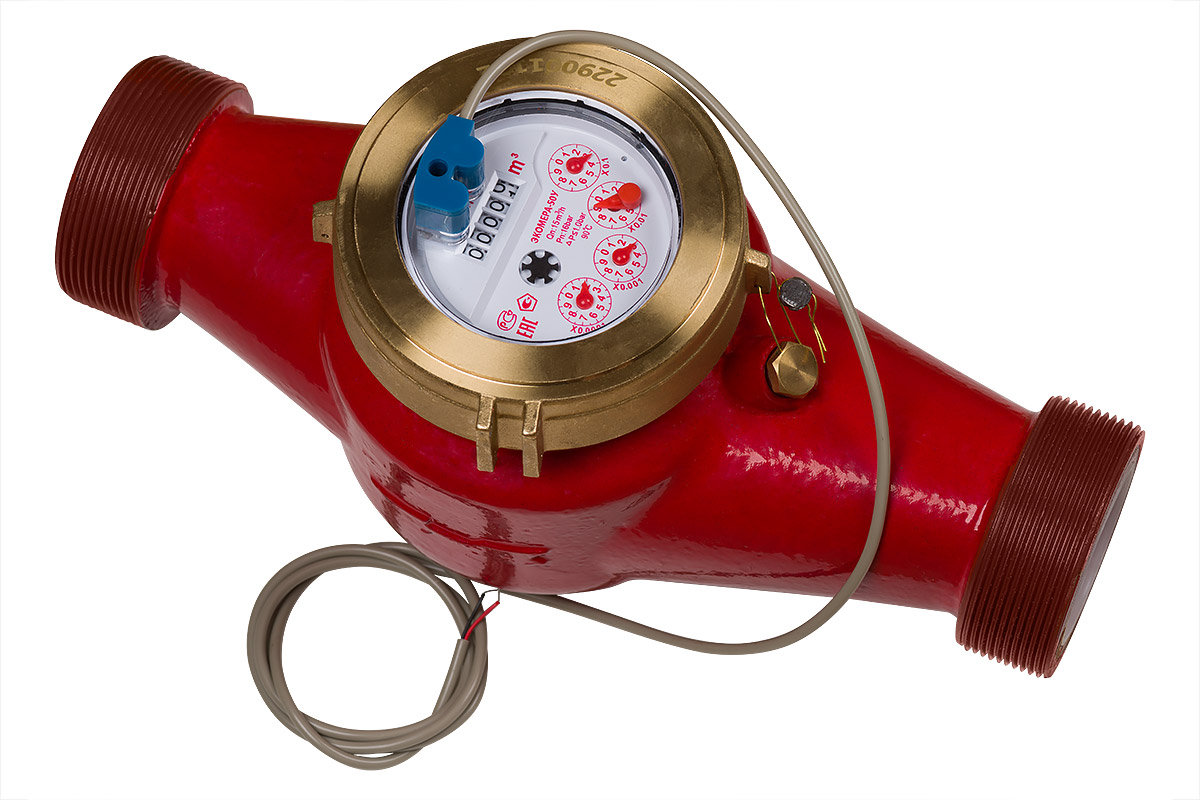

Счетчик воды Экомера ЭКО-40 – 1 шт.
Паспорт – 1 экз.
Комплект монтажных частей и принадлежностей – 1 компл.
Упаковка – 1 шт.
Датчик импульсов – 1шт.
Средний срок службы 12 лет.
