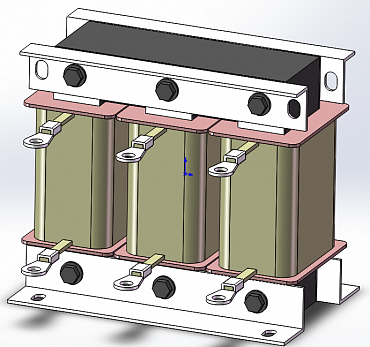

Входные дроссели переменного тока для преобразователей частоты VEDA VFD купить по выгодной цене в интернет-магазине Овен-Автоматизация с доставкой по всей России

Основные характеристики

• Для напряжения питания 380В
• Диапазон мощности ПЧ от 0,75 до 630 кВт
• Номинальный ток от 3,7 до 1250 А

Наличие: по запросу

Цена: по запросу

Отправить заявку Получить консультацию

Коды и расшифровка

Входной дроссель – силовая опция, устанавливаемая на входе преобразователя частоты, позволяет подавлять гармонические искажения, генерируемые как самим преобразователем частоты, так и воздействием сети питания.

Преимущества сетевых дросселей

Защита от гармонических искажений из сети питания, увеличение срока службы и надежности работы преобразователя частоты
Защита ПЧ при коротких замыканиях
Защита от скачков напряжения при подключении нескольких мощных устройств к одной шине питания

Технические характеристики входных дросселей переменного тока, 3х380В

Код заказа	Типовой код	Мощность ПЧ, кВт	Номинальный выходной ток, А	Масса, кг	ВхШхГ, мм
PBC02001	ACI-C-03P7-T4	0,75	3,7	3,2	145х75х120
PBC02001	ACI-C-03P7-T4	1,5	3,7	3,2	145х75х120
PBC02002	ACI-C-05P5-T4	2,2	5,5	3,2	145х75х120
PBC02003	ACI-C-0009-T4	4	9	3,2	145х75х120
PBC02004	ACI-C-0013-T4	5,5	13	5,2	170х95х150
PBC02005	ACI-C-0018-T4	7,5	18	5,2	170х95х150
PBC02006	ACI-C-0024-T4	11	24	5,6	170х95х150
PBC02007	ACI-C-0034-T4	15	34	5,6	170х95х150
PBC02008	ACI-C-0038-T4	18	38	7,8	185х115х166
PBC02009	ACI-C-0050-T4	22	50	8	188х115х168
PBC02010	ACI-C-0060-T4	30	60	10	153х145х185
PBC02011	ACI-C-0075-T4	37	75	10,2	153х145х185
PBC02012	ACI-C-0091-T4	45	91	13,4	162х165х210
PBC02013	ACI-0112-T4	55	112	19,2	190х165х275
PBC02014	ACI-0150-T4	75	150	22,8	220х165х275
PBC02015	ACI-0200-T4	90	200	25,8	220х170х275
PBC02016	ACI-0224-T4	110	224	29	220х185х305
PBC02017	ACI-0280-T4	132	280	31,2	220х190х320
PBC02018	ACI-0315-T4	160	315	34	220х200х335
PBC02019	ACI-0400-T4	185	400	35,2	230х200х335
PBC02019	ACI-0400-T4	200	400	35,2	230х200х335
PBC02020	ACI-0450-T4	220	450	38,6	230х205х350
PBC02021	ACI-0560-T4	250	560	46,2	265х210х350
PBC02021	ACI-0560-T4	280	560	46,2	265х210х350
PBC02022	ACI-0630-T4	315	630	51	285х220х320
PBC02023	ACI-0720-T4	350	720	55,4	305х235х350
PBC02023	ACI-0720-T4	400	720	55,4	305х235х350
PBC02024	ACI-1000-T4	450	1000	73,6	340х240х365
PBC02024	ACI-1000-T4	500	1000	73,6	340х240х365
PBC02025	ACI-1250-T4	560	1250	85	390х260х380
PBC02025	ACI-1250-T4	630	1250	85	390х260х380
PBC02026	ACI-1400-T4	710	1400
PBC02027	ACI-1500-T4	800	1500
PBC02028	ACI-1700-T4	900	1700
PBC02029	ACI-1900-T4	1000	1900
PBC02030	ACI-2100-T4	1120	2100

Технические характеристики входных дросселей переменного тока, 3х660В

Код заказа	Типовой код	Мощность ПЧ, кВт	Номинальный выходной ток, А	Масса, кг
PBC62002	ACI-C-0028-T6	22	28	10
PBC62003	ACI-C-0035-T6	30	35	13
PBC62004	ACI-C-0045-T6	37	45	16
PBC62005	ACI-C-0052-T6	45	52	20
PBC62006	ACI-C-0063-T6	55	63	21
PBC62007	ACI-C-0086-T6	75	86	25
PBC62008	ACI-C-0098-T6	90	98	29
PBC62009	ACI-C-0121-T6	110	121	33
PBC62010	ACI-C-0150-T6	132	150	34
PBC62011	ACI-C-0175-T6	160	175	37
PBC62012	ACI-C-0198-T6	185	198	42
PBC62013	ACI-C-0218-T6	200	218	48
PBC62014	ACI-C-0235-T6	220	235	49
PBC62015	ACI-C-0270-T6	250	270	56
PBC62016	ACI-C-0330-T6	280	330	61
PBC62017	ACI-C-0345-T6	315	345	62
PBC62018	ACI-C-0380-T6	355	380	70
PBC62019	ACI-C-0430-T6	400	430	78
PBC62020	ACI-C-0466-T6	450	466	83
PBC62021	ACI-C-0540-T6	500	540	90
PBC62028	ACI-C-0600-T6	560	600	99
PBC62022	ACI-C-0690-T6	630	690	108
PBC62023	ACI-C-0760-T6	710	760	120
PBC62024	ACI-C-0860-T6	800	860	132
PBC62025	ACI-C-0932-T6	900	932	150
PBC62026	ACI-C-1080-T6	1000	1080	166
PBC62027	ACI-C-1200-T6	1120	1200	190

Чертежи:

Чертежи входных дросселей переменного тока
