Высоковольтные устройства плавного пуска VEDASTART купить по выгодной цене в интернет-магазине Овен-Автоматизация с доставкой по всей России

Основные характеристики

• Номинальная мощность: 950 – 20300 кВт
• Номинальное напряжение: 3 кВ, 3,3 кВ, 6 кВ, 6,6 кВ, 10 кВ, 11 кВ (+10 %, –15 %)
• Протоколы связи: ModBus RTU, ProfiBus DP
• Рабочая температура: -10 … +50 °С
• Системы охлаждения - Естественное или принудительное воздушное охлаждение
• Степень защиты: IP31, IP42, IP54

Наличие: по запросу

Цена: по запросу

Отправить заявку Получить консультацию

Коды и расшифровка

Устройства плавного пуска (УПП) VEDASTART предназначены для плавного пуска и плавного останова асинхронных двигателей с короткозамкнутым ротором и синхронных двигателей на напряжение 1,2–10 кВ. Регулирование напряжения осуществляется управляемыми тиристорами. УПП VEDASTART не могут управлять асинхронными двигателями с фазным ротором. Конструктивно VEDASTART представляет собой шкаф основной ячейки УПП в базовой комплектации, а также систему дополнительных шкафов для входной и выходной ячеек и шкафа контроллера опционально.

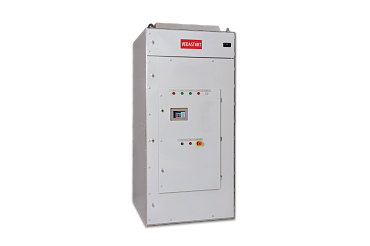

Шкаф УПП VEDASTART состоит из низковольтного и высоковольтного отсека.

При необходимости использования дополнительных коммутационных устройств (разъединители и/или предохранители) применяется дополнительный шкаф ввода. Также в зависимости от номинального тока УПП в данной ячейке может располагаться линейный контактор. Базовые габаритные размеры входной ячейки (Ш х В х Г): 800 х 2300 х1300 (1500) мм. Максимальный вес — 500 кг.

Шкаф выходной коммутации необходим для системы «мульти-старта» (последовательного пуска несколько двигателей).

Устройства плавного пуска VEDASTART имеют ряд встроенных защит двигателя:

Пониженный ток
Пониженное напряжение
Дисбаланс токов
Короткое замыкание на землю
Перенапряжение
Перегрузка
Максимально-токовая
Отключение при поданном высоком напряжения, но отсутствии сигнала пуска
Запрет работы при разомкнутом шунтирующем контакторе
Запрет работы при превышении количества пусков в течение заданного интервала времени
Потеря фазы
Неверное чередование фаз
Перегрев радиатора тиристоров
Пробой тиристора
Превышение времени пуска
Останов по внешней аварийной команде

Преимущества УПП VEDASTART

Легко настраиваемый и удобный в эксплуатации интерфейс
Журнал отказов
Журнал статистики пусков
Режим для низковольтного теста УПП
Токовое ограничение
Не требуется дополнительное напряжение для синхронизации высокого напряжения
При пуске насосов предотвращает избыточное давление в системе
При плавном останове насосов исключает удар обратного клапана
Выбор оптимальной кривой пуска в зависимости от типа нагрузки
Альтернативные настройки стартовых/остановочных характеристик для разных режимов нагрузки

Технические характеристики УПП VEDASTART

Характеристики УПП VEDASTART для токов до 1400 А на напряжение 6 и 10 кВ

Номинальное напряжение, кВ	Мощность двигателя, кВт	Номинальный ток, А	Ширина, мм	Глубина, мм	Высота, мм	Вес (не более), кг	Макс. тепловые потери, кВт
6	900	100	1000	1300	2300	900	8
	1290	150	1000	1300	2300	900	10
	1750	200	1000	1300	2300	900	15
	2800	300	1000	1300	2300	900	25
	3500	400	1200	1300	2300	950	30
	4400	500	1200	1300	2300	950	35
	5250	600	3300	1500	2400	1650	45
	7050	800	3300	1500	2400	1650	60
	8800	1000	4250	1500	2400	2000	70
	10000	1250	4250	1500	2400	2000	90
	12000	1400	4250	1500	2400	2000	100
10	1600	100	1000	1300	2300	1300	12
	2150	150	1000	1300	2300	1300	18
	2900	200	1000	1300	2300	1300	26
	4700	300	1000	1300	2300	1300	38
	5880	400	1200	1300	2300	1400	48
	7300	500	1200	1300	2300	1400	62
	8800	600	3300	1600	2400	2000	70
	11750	800	3300	1600	2400	2000	92
	14500	1000	4250	1600	2400	2500	110
	18200	1250	4250	1600	2400	2500	160
	20300	1400	4250	1600	2400	2500	180

Каталоги и брошюры:

Брошюра VEDASTART 100–1400 А
