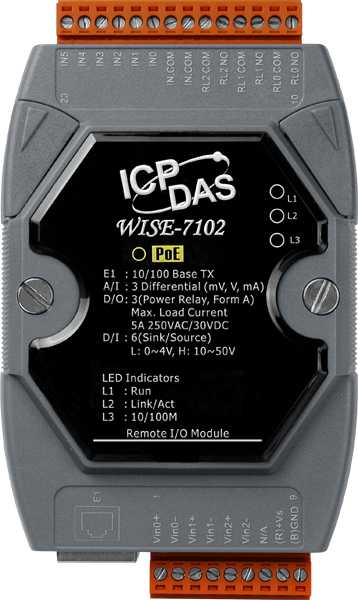

WISE-7102 Модуль с 3 каналами аналогового ввода, 6 дискретного ввода и 3 каналами силового реле, с возможностью питания по PoE

Артикул полный

00-06097642

Габаритные размеры, мм

72 x 123 x 35

Температурный дрейф нуля

±20 мкВ/°C

Температурный дрейф шкалы

±25 ppm/°C

Количество каналов релейного вывода

3
3 

Потребление тока

1.7 Вт

Процессор

16-битный CPU 

Напряжение лог. 0

+4 В пост.макс. 

Тип каналов дискретного ввода

Влажный контакт (Sink, Source) 

Защита от перенапряжения

50 В пост. 

Напряжение лог. 1

+10 ~ +50 В пост. 

Входное сопротивление

10 кОм 
По напряжению: 2 МОм 

Количество каналов дискретного ввода

6 

Монтаж

На DIN-рейку 
Настольный/настенный 

Изоляция ввода/вывода

2500 В пост. 

Порты Ethernet

1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X 

Тип интерфейса

PoE 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Индивидуальная настройка каналов

Есть 

Обнаружение обрыва кабеля

Есть, для +4 ~ +20 мА 

Подавление синфазных помех (Номинальный режим)

100 дБ 

Подавление синфазных помех (Общий режим)

86 дБ 

Диапазон входных сигналов по току

±20 мА 
0 ~ 20 мА 
4 ~ 20 мА 

Диапазон входных сигналов по напряжению

±150 мВ 
±5 В 
±10 В 
±500 мВ 
±1 В 

Количество каналов АЦП

3 

Память EEPROM

16 Кб 

Flash-память

512 Кб 

SRAM

512 Kб 

Дискретный ввод (счетчик)

Reset 
=, >, <, >=, <=, Изменить 

Peer-to-Peer

DO(On/Off), AO, IR 
DI, AI, DI счетчик, DO счетчик, IR 

Скрипты

Выполнить 
Задание групп действий THEN/ELSE 

Внутренний регистр

Поменять значение 
=, <, >, >=, <= 

Таймер

Старт, Стоп 
Таймаут, Не Таймаут 

Дискретный вывод (счетчик)

Reset 
=, >, <, >=, <=, Изменить 

CGI-команды

Отправить 

Канал дискретного вывода

ON, OFF, Pulse 

Email

Отправить 

i18n::field-status

Включить, Выключить 

Канал дискретного ввода

Вкл, Выкл, Передний фронт, Задний фронт, Переключить 

Правило конфигурации web-сайта

Конфигурирование логики WISE через web-интерфейс 

Удаленные модули Peer-to-Peer

Установка параметров соединения 

Таймеры

Задержка / Отсчет 

Логические правила IF-THEN-ELSE

3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE 

Внутренние регистры

Хранение временных переменных и обмен данными по Modbus/TCP 

Максимальная частота входного сигнала

50 Гц 

Максимальное разрешение счетчика

16 бит 

Минимальная ширина импульса

10 мс 

Тип устройства

Модуль дискретного ввода 
Модуль дискретного вывода 
Модуль аналогового ввода 

Время переключения реле

6 мс 

Тип каналов релейного вывода

Силовое реле (Form A) 

Нагрузочная способность реле

5.0 А при 25°C 

Макс. переключаемое напряжение

250 В пер./30 В пост. 

Время восстановления

3 мс 

Механическая износостойкость

20000000 переключений при нулевой нагрузке (300 переключений/мин) 

Электрическая износостойкость

VDE: 30000 переключений, 10 переключений/мин (5 А при 250 В перем., 75°C), 70000 переключений, 10 переключений/мин (5 А при 24 В пост., 75°C); UL: 600 

Питание через терминальную клемму

Есть, 12 ~ 48 В пост.тока 

Питание по PoE

Есть 

Рабочее напряжение

12 ~ 48 В пост. или 48 В пост. по PoE 

Комплект поставки

Устройство 
краткое руководство пользователя
