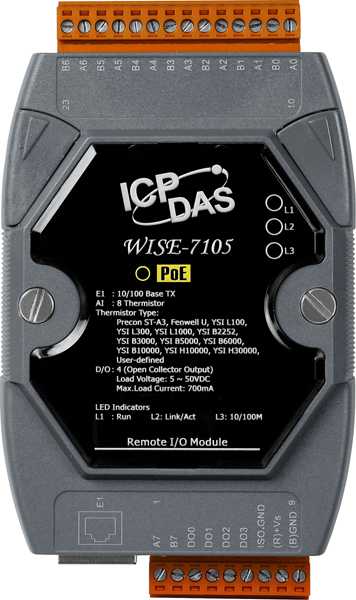

WISE-7105 Модуль с 8 каналами ввода с терморезистора и 4 изолированными каналами дискретного вывода, с возможностью питания по PoE

Габаритные размеры, мм

72 x 123 x 35

Температурный дрейф нуля

+/-20

Температурный дрейф шкалы

+/-25 ppm/°C

Артикул полный

00-06074364

Потребление тока

4 Вт

Сторожевой таймер

Есть 

Процессор

16-битный CPU 

Монтаж

На DIN-рейку 
настенный 

Изоляция ввода/вывода

2500 В пост. 

Порты Ethernet

10/100 Base-TX (With Link, Activity LED Indicator) and automatic MDI/MDI-X 

Тип интерфейса

PoE 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Протокол

Real time control and monitoring I/O channels and system status of controllers via SCADA software. 

Тип каналов аналогового ввода

Дифференциальные 

Защита от перенапряжения

120 В пост./110 В перем. 
60 В пост. 

Индивидуальная настройка каналов

Есть 

Обнаружение обрыва кабеля

Есть 

Подавление синфазных помех (Номинальный режим)

100 dB 

Частота дискретизации

0,010 кГц 

Подавление синфазных помех (Общий режим)

86 дБ 

Разрешение АЦП

16 бит 

Диапазон входных сигналов по напряжению

0 ~ 500 мВ 

Количество каналов АЦП

8 

Точность АЦП

±0.1% 

Напряжение нагрузки

+5 ~ +50 В пост. 

Количество каналов дискретного вывода

4 

Защита от перегрузки

1.4 A 

Защита от короткого замыкания

Есть 

Максимальная нагрузка на канал

700 мА 

Тип каналов дискретного вывода

Тип 'открытый коллектор', изолированный 

Память EEPROM

16 Кб 

Flash-память

512 Кб 

SRAM

512 Kб 

Peer-to-Peer

DO(On/Off), AO, IR 
DI, AI, DI счетчик, DO счетчик, IR 

Скрипты

Выполнить 
Задание групп действий THEN/ELSE 

Внутренний регистр

Поменять значение 
=, <, >, >=, <= 

Таймер

Старт, Стоп 
Таймаут, Не Таймаут 

Дискретный вывод (счетчик)

Reset 
=, >, <, >=, <=, Изменить 

CGI-команды

Отправить 

Канал дискретного вывода

ON, OFF, Pulse 

Email

Отправить 

i18n::field-status

Включить, Выключить 

Канал аналогового ввода

=, <, >, >=, <= 

Правило конфигурации web-сайта

Конфигурирование логики WISE через web-интерфейс 

Удаленные модули Peer-to-Peer

Установка параметров соединения 

Таймеры

Задержка / Отсчет 

Логические правила IF-THEN-ELSE

3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE 

Внутренние регистры

Хранение временных переменных и обмен данными по Modbus/TCP 

Тип устройства

Модуль дискретного вывода 
Модуль аналогового ввода 

Питание через терминальную клемму

Есть, 12 ~ 48 В пост.тока 

Питание по PoE

Есть, IEEE 802.3af, Class1 

Рабочее напряжение

12 ~ 48 В пост. или 48 В пост. по PoE 

Комплект поставки

Устройство 
краткое руководство пользователя 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-30 ~ +80
