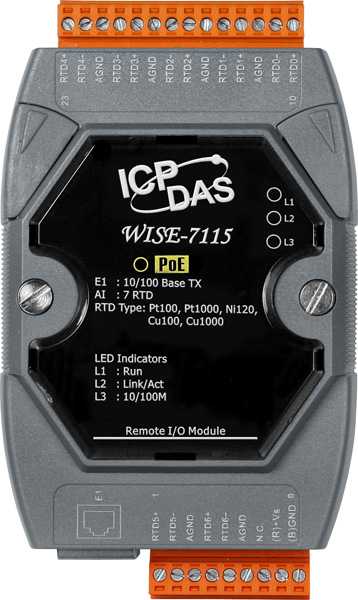

WISE-7115 Модуль с 7 каналами ввода с термосопротивления (RTD), с возможностью питания по PoE

Габаритные размеры, мм

72 x 123 x 35

Температурный дрейф нуля

+/-0.5

Температурный дрейф шкалы

+/-20

Артикул полный

00-06049084

Тип подключаемых датчиков

Pt100, Pt1000, Ni120, Cu100, Cu1000

Потребление тока

4.8 Вт

Сторожевой таймер

Есть 

Процессор

16-битный CPU 

Монтаж

На DIN-рейку 
настенный 

Изоляция ввода/вывода

2500 В пост. 

Порты Ethernet

10/100 Base-TX (With Link, Activity LED Indicator) and automatic MDI/MDI-X 

Тип интерфейса

PoE 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Протокол

Мониторинг и управление каналами DI/DO и статусом устройства в режиме реального времени через SCADA 

Тип каналов аналогового ввода

2/3-проводные 

Индивидуальная настройка каналов

Есть 

Обнаружение обрыва кабеля

Есть 

Подавление синфазных помех (Номинальный режим)

100 dB 

3-проводный терморезистор

Есть 

Частота дискретизации

0,012 кГц 

Тип входного датчика

Терморезистор 

Подавление синфазных помех (Общий режим)

150 дБ 

Входное сопротивление

>1 МОм 

Разрешение АЦП

16 бит 

Количество каналов АЦП

7 

Точность АЦП

±0.05% 

Память EEPROM

16 Кб 

Flash-память

512 Кб 

SRAM

512 Kб 

Peer-to-Peer

DO(On/Off), AO, IR 
DI, AI, DI счетчик, DO счетчик, IR 

Скрипты

Выполнить 
Задание групп действий THEN/ELSE 

Внутренний регистр

Поменять значение 
=, <, >, >=, <= 

Таймер

Старт, Стоп 
Таймаут, Не Таймаут 

CGI-команды

Отправить 

Email

Отправить 

i18n::field-status

Включить, Выключить 

Канал аналогового ввода

=, <, >, >=, <= 

Правило конфигурации web-сайта

Конфигурирование логики WISE через web-интерфейс 

Удаленные модули Peer-to-Peer

Установка параметров соединения 

Таймеры

Задержка / Отсчет 

Логические правила IF-THEN-ELSE

3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE 

Внутренние регистры

Хранение временных переменных и обмен данными по Modbus/TCP 

Тип устройства

Модуль аналогового ввода 

Питание через терминальную клемму

Есть, 12 ~ 48 В пост.тока 

Питание по PoE

Есть, IEEE 802.3af, Class1 

Защита от неверной полярности

Есть 

Рабочее напряжение

12 ~ 48 В пост. или 48 В пост. по PoE 

Комплект поставки

Устройство 
краткое руководство пользователя 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-30 ~ +80
