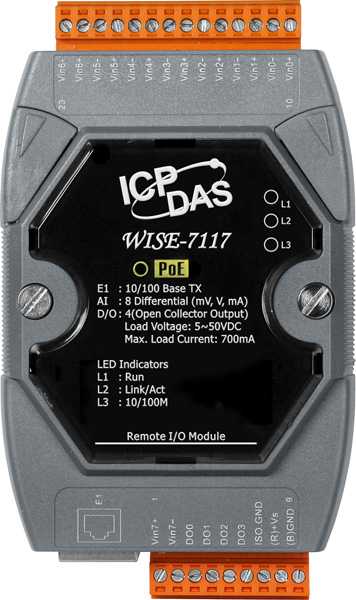

WISE-7117 Модуль с 8 каналами аналогового ввода с защитой от перенапряжения и 4 каналами изолированного дискретного вывода, с возможностью питания по PoE

Габаритные размеры, мм

72 x 123 x 35

Температурный дрейф нуля

+/-10

Температурный дрейф шкалы

+/-25 ppm/°C

Артикул полный

00-06049085

Потребление тока

3.1 Вт

Сторожевой таймер

Есть 

Процессор

16-битный CPU 

Монтаж

На DIN-рейку 
настенный 

Изоляция ввода/вывода

2500 В пост. 

Порты Ethernet

10/100 Base-TX (With Link, Activity LED Indicator) and automatic MDI/MDI-X 

Тип интерфейса

PoE 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Протокол

Мониторинг и управление каналами DI/DO и статусом устройства в режиме реального времени через SCADA 

Тип каналов аналогового ввода

Дифференциальные 

Защита от перенапряжения

240 Vrms 
60 В пост. 

Индивидуальная настройка каналов

Есть 

Подавление синфазных помех (Номинальный режим)

100 dB 

Подавление синфазных помех (Общий режим)

86 дБ 

Разрешение АЦП

16 бит 

Диапазон входных сигналов по напряжению

±150 мВ 
±5 В 
±10 В 
±500 мВ 
±1 В 

Количество каналов АЦП

8 

Точность АЦП

±0.1% 

Напряжение

2 MОм 

Ток

125 

Напряжение нагрузки

+5 ~ +50 В пост. 

Количество каналов дискретного вывода

4 

Защита от перегрузки

1.4 A 

Защита от короткого замыкания

Есть 

Максимальная нагрузка на канал

700 мА 

Тип каналов дискретного вывода

Тип 'открытый коллектор', изолированный 

Память EEPROM

16 Кб 

Flash-память

512 Кб 

SRAM

512 Kб 

Peer-to-Peer

DO(On/Off), AO, IR 
DI, AI, DI счетчик, DO счетчик, IR 

Скрипты

Выполнить 
Задание групп действий THEN/ELSE 

Внутренний регистр

Поменять значение 
=, <, >, >=, <= 

Таймер

Старт, Стоп 
Таймаут, Не Таймаут 

Дискретный вывод (счетчик)

Reset 
=, >, <, >=, <=, Изменить 

CGI-команды

Отправить 

Канал дискретного вывода

ON, OFF, Pulse 

Email

Отправить 

i18n::field-status

Включить, Выключить 

Канал аналогового ввода

=, <, >, >=, <= 

Правило конфигурации web-сайта

Конфигурирование логики WISE через web-интерфейс 

Удаленные модули Peer-to-Peer

Установка параметров соединения 

Таймеры

Задержка / Отсчет 

Логические правила IF-THEN-ELSE

3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE 

Внутренние регистры

Хранение временных переменных и обмен данными по Modbus/TCP 

Тип устройства

Модуль дискретного вывода 
Модуль аналогового ввода 

Питание через терминальную клемму

Есть, 12 ~ 48 В пост.тока 

Питание по PoE

Есть 

Рабочее напряжение

12 ~ 48 В пост. или 48 В пост. по PoE 

Комплект поставки

Устройство 
краткое руководство пользователя 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-30 ~ +80
