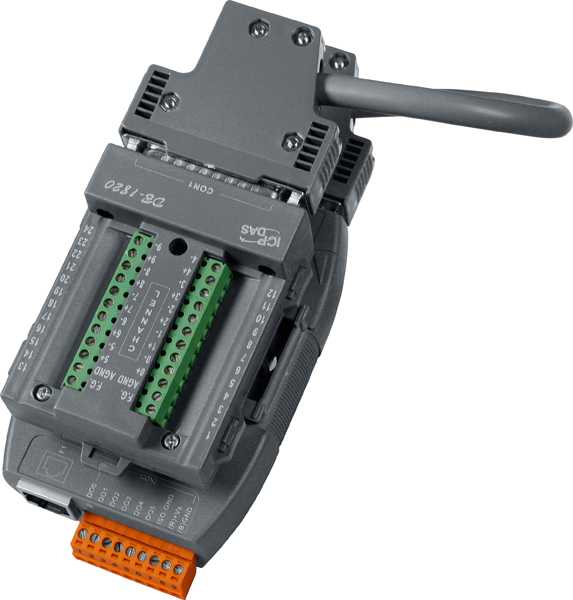

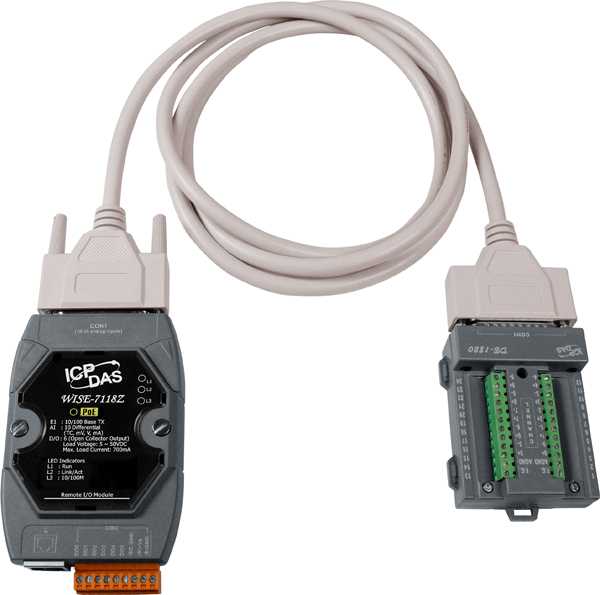

WISE-7118Z/S Модуль с 10 каналами ввода с термопары с защитой от перенапряжения и 6 каналами изолированного дискретного вывода, с возможностью питания по PoE (в комплект поставки входит дочер

Габаритные размеры, мм

72 x 123 x 35

Температурный дрейф нуля

+/-0.5

Температурный дрейф шкалы

+/-25 ppm/°C

Артикул полный

00-06049086

Потребление тока

3 Вт

Сторожевой таймер

Есть 

Процессор

16-битный CPU 

Монтаж

На DIN-рейку 
настенный 

Изоляция ввода/вывода

2500 В пост. 

Порты Ethernet

10/100 Base-TX (With Link, Activity LED Indicator) and automatic MDI/MDI-X 

Тип интерфейса

PoE 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Протокол

Мониторинг и управление каналами DI/DO и статусом устройства в режиме реального времени через SCADA 

Тип каналов аналогового ввода

Дифференциальные 

Защита от перенапряжения

240 Vrms 
60 В пост. 

Индивидуальная настройка каналов

Есть 

Обнаружение обрыва кабеля

Есть 

Диапазон входных сигналов по типу термопары

J, K, T, E, R, S, B, N, C, L, M, LDIN43710 

Постоянный вывод температуры

Есть 

Стабильное значение температурного вывода для полевых устройств

Есть 

Подавление синфазных помех (Номинальный режим)

100 dB 

Тип входного датчика

Термопара 

Подавление синфазных помех (Общий режим)

150 дБ 

Входное сопротивление

>300 кОм 

Разрешение АЦП

16 бит 

Диапазон входных сигналов по напряжению

±100 мВ 
±15 мВ 
±2.5 В 
±50 мВ 
±500 мВ 
±1 В 

Количество каналов АЦП

10 

Точность АЦП

±0.1% 

Напряжение нагрузки

+5 ~ +50 В пост. 

Количество каналов дискретного вывода

6 

Защита от перегрузки

1.4 A 

Защита от короткого замыкания

Есть 

Максимальная нагрузка на канал

700 мА 

Тип каналов дискретного вывода

Тип 'открытый коллектор', изолированный 

Память EEPROM

16 Кб 

Flash-память

512 Кб 

SRAM

512 Kб 

Peer-to-Peer

DO(On/Off), AO, IR 
DI, AI, DI счетчик, DO счетчик, IR 

Скрипты

Выполнить 
Задание групп действий THEN/ELSE 

Внутренний регистр

Поменять значение 
=, <, >, >=, <= 

Таймер

Старт, Стоп 
Таймаут, Не Таймаут 

Дискретный вывод (счетчик)

Reset 
=, >, <, >=, <=, Изменить 

CGI-команды

Отправить 

Канал дискретного вывода

ON, OFF, Pulse 

Email

Отправить 

i18n::field-status

Включить, Выключить 

Канал аналогового ввода

=, <, >, >=, <= 

Правило конфигурации web-сайта

Конфигурирование логики WISE через web-интерфейс 

Удаленные модули Peer-to-Peer

Установка параметров соединения 

Таймеры

Задержка / Отсчет 

Логические правила IF-THEN-ELSE

3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE 

Внутренние регистры

Хранение временных переменных и обмен данными по Modbus/TCP 

Тип устройства

Модуль дискретного вывода 
Модуль аналогового ввода 

Питание через терминальную клемму

Есть, 12 ~ 48 В пост.тока 

Питание по PoE

Есть, IEEE 802.3af, Class1 

Рабочее напряжение

12 ~ 48 В пост. или 48 В пост. по PoE 

Комплект поставки

Дочерняя плата 
Устройство 
краткое руководство пользователя 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-30 ~ +80
