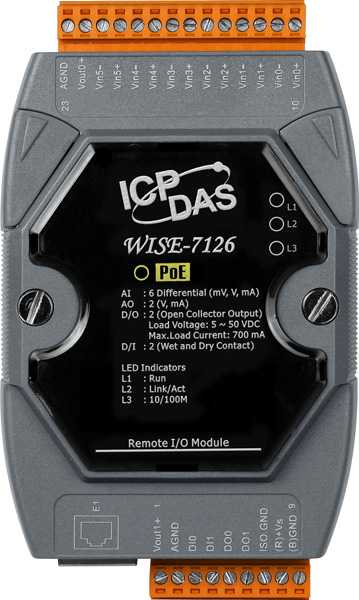

WISE-7126 Модуль с 6 каналами аналогового ввода, 2 аналогового вывода, 2 дискретного ввода и 2 дискретного вывода, с возможностью питания по PoE

Температурный дрейф нуля

+/-20

Температурный дрейф шкалы

+/-25 ppm/°C

Артикул полный

00-06041485

Габаритные размеры, мм

72 x 123 x 35

Потребление тока

4.2 Вт

Сторожевой таймер

Есть 

Процессор

16-битный CPU 

Количество каналов дискретного ввода

2 

Монтаж

На DIN-рейку 
настенный 

Изоляция ввода/вывода

2500 В пост. 

Порты Ethernet

10/100 Base-TX (With Link, Activity LED Indicator) and automatic MDI/MDI-X 

Тип интерфейса

PoE 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Протокол

Мониторинг и управление каналами DI/DO и статусом устройства в режиме реального времени через SCADA 

Индивидуальная настройка каналов

Есть 

Подавление синфазных помех (Номинальный режим)

100 dB 

Подавление синфазных помех (Общий режим)

86 дБ 

Входное сопротивление

2 МОм 

Разрешение АЦП

16 бит 

Диапазон входных сигналов по напряжению

±5 В 
±10 В 
±500 мВ 
±1 В 

Количество каналов ЦАП

2 

Обнаружение обрыва кабеля

Есть, +4 ~ +20 мА 

Тип каналов аналогового вывода

+0 ~ +5 V 

Разрешение ЦАП

12 бит 

Напряжение нагрузки

+5 ~ +50 В пост. 

Количество каналов дискретного вывода

2 

Защита от перегрузки

1.4 A 

Защита от короткого замыкания

Есть 

Максимальная нагрузка на канал

700 мА 

Тип каналов дискретного вывода

Тип 'открытый коллектор', изолированный 

Память EEPROM

16 Кб 

Flash-память

512 Кб 

SRAM

512 Kб 

Дискретный ввод (счетчик)

Reset 
=, >, <, >=, <=, Изменить 

Peer-to-Peer

DO(On/Off), AO, IR 
DI, AI, DI счетчик, DO счетчик, IR 

Скрипты

Выполнить 
Задание групп действий THEN/ELSE 

Внутренний регистр

Поменять значение 
=, <, >, >=, <= 

Таймер

Старт, Стоп 
Таймаут, Не Таймаут 

Дискретный вывод (счетчик)

Reset 
=, >, <, >=, <=, Изменить 

Канал аналогового вывода

Изменить значение 

CGI-команды

Отправить 

Канал дискретного вывода

ON, OFF, Pulse 

Email

Отправить 

i18n::field-status

Включить, Выключить 

Канал аналогового ввода

=, <, >, >=, <= 

Канал дискретного ввода

Вкл, Выкл, Передний фронт, Задний фронт, Переключить 

Правило конфигурации web-сайта

Конфигурирование логики WISE через web-интерфейс 

Удаленные модули Peer-to-Peer

Установка параметров соединения 

Таймеры

Задержка / Отсчет 

Логические правила IF-THEN-ELSE

3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE 

Внутренние регистры

Хранение временных переменных и обмен данными по Modbus/TCP 

Максимальная частота входного сигнала

50 Гц 

Максимальное разрешение счетчика

16 бит 

Минимальная ширина импульса

10 мс 

Тип устройства

Модуль дискретного ввода 
Модуль дискретного вывода 
Модуль аналогового ввода 
Модуль аналогового вывода 

Питание через терминальную клемму

Есть, 12 ~ 48 В пост.тока 

Питание по PoE

Есть, IEEE 802.3af, Class1 

Рабочее напряжение

12 ~ 48 В пост. или 48 В пост. по PoE 

Комплект поставки

Устройство 
краткое руководство пользователя 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-30 ~ +80
