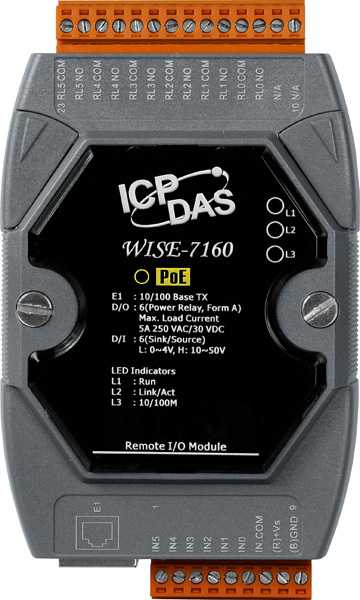

WISE-7160 Модуль с 6 каналами силового релейного вывода и 6 каналами изолированного дискретного ввода, с возможностью питания по PoE

Габаритные размеры, мм

72 x 123 x 35

Артикул полный

00-06049091

Количество каналов релейного вывода

6
6 

Потребление тока

4.8 Вт

Сторожевой таймер

Есть 

Процессор

16-битный CPU 

Напряжение лог. 0

+4 В пост.макс. 

Тип каналов дискретного ввода

Влажный контакт (Sink, Source) 

Защита от перенапряжения

+70 В пост. 

Напряжение лог. 1

+10 ~ +50 В пост. 

Входное сопротивление

10 кОм 

Количество каналов дискретного ввода

6 

Монтаж

На DIN-рейку 
настенный 

Изоляция ввода/вывода

2500 В пост. 

Порты Ethernet

10/100 Base-TX (With Link, Activity LED Indicator) and automatic MDI/MDI-X 

Тип интерфейса

PoE 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Защита EFT (IEC 61000-4-4)

±2 кВ для линии питания 

Протокол

Real time control and monitoring I/O channels and system status of controllers via SCADA software. 

Память EEPROM

16 Кб 

Flash-память

512 Кб 

SRAM

512 Kб 

Дискретный ввод (счетчик)

Reset 
=, >, <, >=, <=, Изменить 

Peer-to-Peer

DO(On/Off), AO, IR 
DI, AI, DI счетчик, DO счетчик, IR 

Скрипты

Выполнить 
Задание групп действий THEN/ELSE 

Внутренний регистр

Поменять значение 
=, <, >, >=, <= 

Таймер

Старт, Стоп 
Таймаут, Не Таймаут 

Дискретный вывод (счетчик)

Reset 
=, >, <, >=, <=, Изменить 

CGI-команды

Отправить 

Канал дискретного вывода

ON, OFF, Pulse 

Email

Отправить 

i18n::field-status

Включить, Выключить 

Канал дискретного ввода

Вкл, Выкл, Передний фронт, Задний фронт, Переключить 

Правило конфигурации web-сайта

Конфигурирование логики WISE через web-интерфейс 

Удаленные модули Peer-to-Peer

Установка параметров соединения 

Таймеры

Задержка / Отсчет 

Логические правила IF-THEN-ELSE

3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE 

Внутренние регистры

Хранение временных переменных и обмен данными по Modbus/TCP 

Максимальная частота входного сигнала

50 Гц 

Максимальное разрешение счетчика

16 бит 

Минимальная ширина импульса

10 мс 

Время переключения реле

6 мс 

Тип каналов релейного вывода

Сигнальное реле (Form A) 

Нагрузочная способность реле

5.0 А при 25°C 

Макс. переключаемое напряжение

250 В пер./30 В пост. 

Время восстановления

3 мс 

Механическая износостойкость

20000000 переключений 

Электрическая износостойкость

VDE: 30000 переключений, 10 переключений/мин (5 А при 250 В перем., 75°C), 70000 переключений, 10 переключений/мин (5 А при 24 В пост., 75°C); UL: 600 

Питание через терминальную клемму

Есть, 12 ~ 48 В пост.тока 

Питание по PoE

Есть, IEEE 802.3af, Class1 

Защита от неверной полярности

Есть 

Рабочее напряжение

12 ~ 48 В пост. или 48 В пост. по PoE 

Комплект поставки

Устройство 
краткое руководство пользователя
